MONTAGE

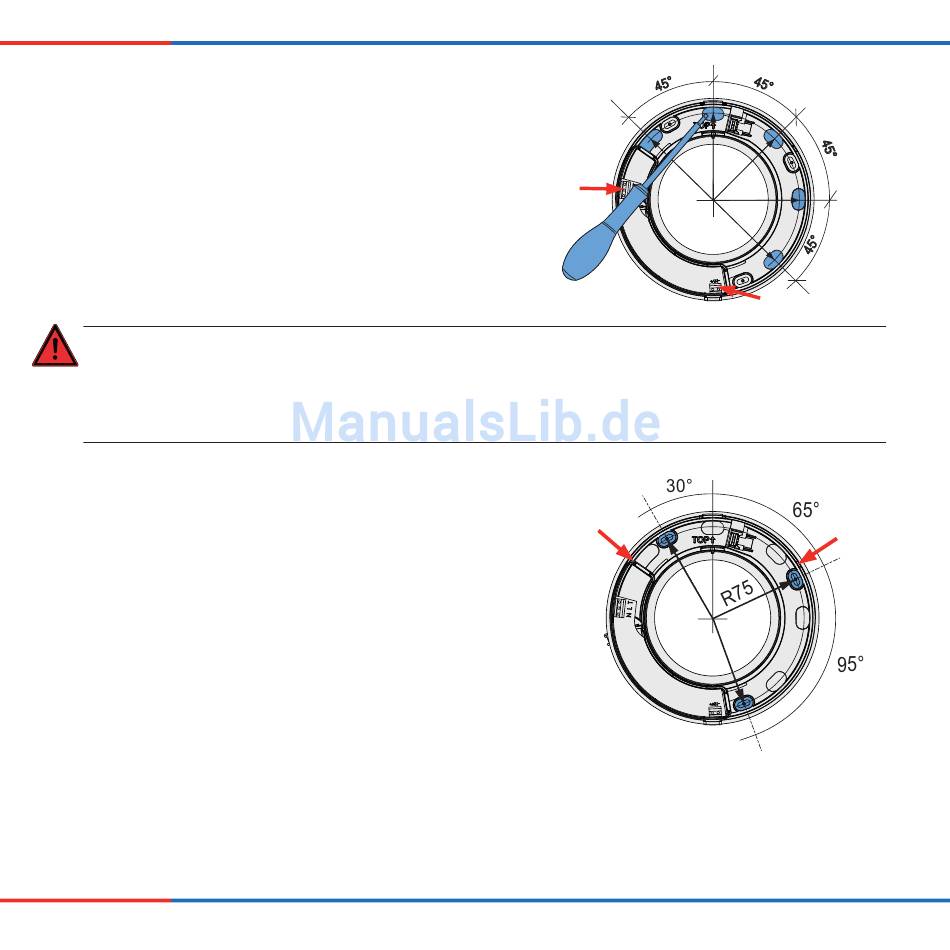

► Erstellen Sie an einem der 5 Kabeleingänge in der Gummi-
Dichtung eine Durchführung für das Anschlusskabel. Neh-
men Sie einen Schraubendreher oder anderes geeignetes
Werkzeug zuhilfe.
Achten Sie darauf, die Kabeldurchführung in der Nähe
der jeweiligen Anschlussklemme (rote Pfeile) zu erstellen.
GEFAHR
Offen liegende elektrische Komponenten.
Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)!
►Vor Arbeiten an elektrischen Anlagen alle betroffenen Geräte von der Stromversorgung trennen.
►Kabel nicht unter Spannung verlegen.
► Setzen Sie das Ventilator-Gehäuse vom Innenraum aus in die
Wandeinbauhülse.
Achten Sie darauf, dass der Schriftzug TOP nach oben
zeigt.
► Richten Sie das Ventilator-Gehäuse mit einer Wasserwaage
gerade aus.
Platzieren Sie dazu die Wasserwaage an den Auflagepunk-
ten des Ventilator-Gehäuses (rote Pfeile).
► Markieren Sie die 3 Befestigungsbohrungen (blaue Flächen).
► Entnehmen Sie das Gehäuse wieder aus der Wandeinbau-
hülse und bringen Sie die Bohrungen an.
