DELTA DORE HOME PILOT smart Gebrauchsanleitung
Rollladenaktor
Vorschau ausblenden
Andere Handbücher für HOME PILOT smart:
- Gebrauchsanleitung (60 Seiten) ,
- Montage- und inbetriebnahme anleitung (32 Seiten) ,
- Einbau- und bedienungsanleitung (24 Seiten)
Verwandte Anleitungen für DELTA DORE HOME PILOT smart
Inhaltszusammenfassung für DELTA DORE HOME PILOT smart

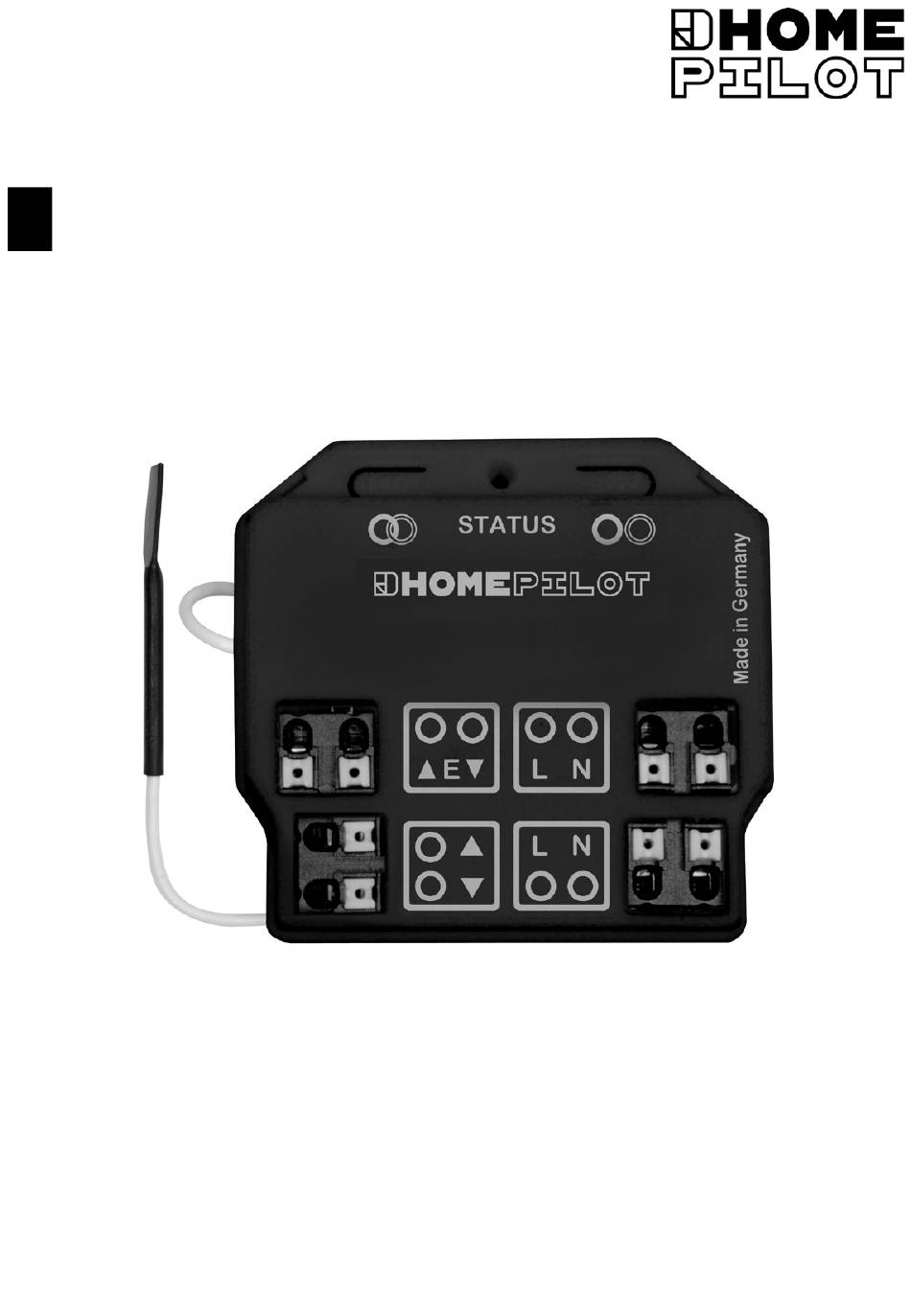

- Seite 1 Rollladenaktor smart Unterputz Gebrauchsanleitung zum elektrischem Anschluss und zur Inbetriebnahme Artikel-Nr. 10941001 UM D105-1...
-
Seite 3: Inhaltsverzeichnis
Inhalt Diese Anleitung..............4 Anwendung dieser Anleitung ............4 Gefahrensymbole ...............5 Gefahrenstufen und Signalwörter ..........5 Verwendete Darstellungen und Symbole ........6 Glossar - Begriffserklärung ..............7 Lieferumfang ...............8 Gesamtansicht und Anschlüsse ........9 Bedientasten und Kontrollleuchte ............10 Funktionsbeschreibung ..........11 Technische Daten ............14 Sicherheitshinweise ............ -
Seite 4: Diese Anleitung
1. Diese Anleitung..beschreibt Ihnen die Montage, den elektrischen Anschluss und die Inbetriebnahme des Rollladenaktor smart Unterputz. 1.1 Anwendung dieser Anleitung Bitte lesen Sie diese Anleitung vollständig durch und beach- ‹ ten Sie alle Sicherheitshinweise bevor Sie mit den Arbeiten beginnen. -
Seite 5: Gefahrensymbole
2. Gefahrensymbole In dieser Anleitung verwenden wir folgende Gefahrensymbole: Lebensgefahr durch Stromschlag Gefahrenstelle / gefährliche Situation 2.1 Gefahrenstufen und Signalwörter GEFAHR! Diese Gefährdung wird zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird. WARNUNG! WARNUNG! Diese Gefährdung kann zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird. -
Seite 6: Verwendete Darstellungen Und Symbole
2.2 Verwendete Darstellungen und Symbole Darstellung Beschreibung Handlungsschritte Aufzählungen ‹ 1) oder a) Listen weitere nützliche Informationen Lesen Sie die zugehörige Anleitung... -
Seite 7: Glossar - Begriffserklärung
2.3 Glossar - Begriffserklärung DuoFern HOMEPILOT Funk-Technik zur Steuerung kompatibler ‹ Produkte. Gateway premium Die Gateway premium ist eine zentrale Steuereinheit für ‹ HOMEPILOT Funk-Produkte. -
Seite 8: Lieferumfang
3. Lieferumfang Lieferumfang a) 1 x Rollladenaktor smart Unterputz inkl. Antenne b) 1 x Gebrauchsanleitung (ohne Abbildung) -
Seite 9: Gesamtansicht Und Anschlüsse
4. Gesamtansicht und Anschlüsse STATUS ▲ ▼ ▲ ▼ Pos. Symbol Beschreibung Steuereingang (Auf/Ab) Anschluss eines externen Rollladenschalters / Tasters zur manuellen Steuerung vor Ort. Drehrichtung (Auf/Ab) Anschlussleitungen zum Rohrmotor. 230 V / 50 Hz Anschluss der Versorgungsspannung. 230 V / 50 Hz (intern gebrückt) * Weiterleitung der Phase [ L ] an den externen Rollladenschalter und des Neutralleiters [ N ] an den Rohrmotor möglich. -
Seite 10: Bedientasten Und Kontrollleuchte
4.1 Bedientasten und Kontrollleuchte STATUS Pos. Symbol Beschreibung ▲ ▼ Verbinden-Taste ▲ Anmeldung im DuoFern Funk-Netzwerk bzw. ▼ an einem DuoFern Sender. STATUS Kontrollleuchte - Statusanzeige grün blinkend Verbinden ist aktiv konstant Verbinden oder Trennen leuchtend war erfolgreich kurzes Auf- Empfang eines Steuer- blitzen kommandos... -
Seite 11: Funktionsbeschreibung
5. Funktionsbeschreibung Rohrmotorsteuerung im DuoFern Netzwerk Mit Hilfe des Rollladenaktor smart Unterputz können Sie kon- ventionelle Rohrmotoren in ein DuoFern Funknetzwerk integrie- ren um so viele Funktionen von z.B. DuoFern Sensoren und von DuoFern Sendern wie des Gateway premium zu nutzen. Manuelle Bedienung vor Ort Zur manuellen Bedienung vor Ort kann zusätzlich eine externer verriegelnder Rollladenschalter oder Taster angeschlossen wer-... -
Seite 14: Technische Daten
6. Technische Daten Netzanschluss [ L / N ] Versorgungsspannung 230 V / 50 Hz aus dem Netz: Leistungsaufnahme: Standby: < 0,5 W Steuereingang [ für einen externen Rollladenschalter / Taster vor Ort Eingangsspannung: 230 V / 50 Hz (Ri = 200 kW) Drehrichtung [ Ausgangsspannung: 230 V / 50 Hz... -
Seite 15: Allgemeine Angaben
6. Technische Daten DuoFern Funktechnik Sendefrequenz: 434,5 MHz Sendeleistung: max. 10 mW Reichweite: im Gebäude: ca. 30 m * im Freien: ca. 100 m * je nach Bausubstanz Maximale Anzahl an DuoFern Geräten: Allgemeine Angaben Zulässige Umgebungs- -20 °C bis + 55 °C temperatur: Maße (B x H x T): 48,7 x 45,7 x 19,8 mm... -
Seite 16: Sicherheitshinweise
7. Sicherheitshinweise Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag / Kurzschluss). Verwenden Sie niemals defekte oder beschädigte Geräte. ‹ Prüfen Sie den Rollladenaktor smart Unterputz auf ‹ Unversehrtheit. Wenden Sie sich bitte an unseren Kundendienst falls Sie ‹... -
Seite 17: Nicht Bestimmungsgemäße Verwendung
7.2 Nicht bestimmungsgemäße Verwendung Die Verwendung des Rollladenaktor smart Unterputz für einen anderen als den zuvor genannten Anwendungsbereich ist nicht zulässig. Die falsche Verwendung kann zu Personen- oder Sachschaden führen. Verwenden Sie den Rollladenaktor smart Unterputz nicht zur ‹ Freischaltung des angeschlossenen Rohrmotors. Verwenden Sie das vorhandene Funksystem (z. -
Seite 18: Erforderliches Fachwissen Des Installateurs
7.3 Erforderliches Fachwissen des Installateurs Elektrischer Anschluss, Montage und Inbetriebnahme des Rollladenaktor smart Unterputz müssen durch eine ausgebilde- te Elektrofachkraft nach den Anweisungen in dieser Anleitung erfolgen. 8. Sicherheitshinweise zum elektrischen Anschluss Vergleichen Sie vor dem elektrischen Anschluss die Angaben zur Spannung / Frequenz auf dem Typenschild mit denen des örtlichen Stromnetzes. -
Seite 19: Wichtige Hinweise Zum Elektrischen Anschluss
8. Sicherheitshinweise zum elektrischen Anschluss WARNUNG! WARNUNG! Es besteht Lebensgefahr durch Kurzschluss bei Überlastung des Rollladenaktor smart Unterputz. Die maximale Schaltleistung darf nicht überschritten werden, ‹ beachten Sie dazu die Angaben in den Technischen Daten, s. Seite 15. ACHTUNG! Eine defekte Antenne kann zu Funktionsstörungen bzw. zum Ausfall des Rollladenaktor smart Unterputz führen. - Seite 20 8.1 Wichtige Hinweise zum elektrischen Anschluss Mindestlänge beim Abisolieren: 9 mm Alle Adern müssen auf 9 mm abisoliert werden. Lesen Sie die Angaben zum elektrischen Anschluss in der Gebrauchsanleitung des Rohrmotors. Weitere Montagehinweise Um einen optimalen Betrieb zu gewährleisten, sollten Sie den ‹...
-
Seite 21: Den Rollladenaktor Smart Unterputz Anschließen Und Montieren
8.2 Den Rollladenaktor smart Unterputz anschließen und montieren Schalten Sie das Netz stromlos und prüfen Sie ob die Zuleitungen stromlos sind. Verlegen Sie alle Anschlussleitungen sicher bis in die Unterputzdose. Isolieren Sie alle Adern wie zuvor gefordert auf 9 mm ab und schließen Sie sie gemäß... -
Seite 22: Anschlussplan
8.3 Anschlussplan 230 V / 50 Hz externer Rollladenschalter N PE Steuereingang Auf Steuereingang Ab STATUS ▲ ▼ ▲ ▼ Rohrmotor Setzleitung * Drehrichtung Auf ▲ ▼ Drehrichtung Ab * Bei elektronischen HOMEPILOT Rohrmotoren muss die Setzleitung am Neutralleiter [ N ] an- geschlossen werden. -
Seite 23: An-/Abmelden Von Duofern Sendern
9. An-/Abmelden von DuoFern Sendern Damit Sie den Rollladenaktor smart Unterputz mit einem DuoFern Sender bedienen können, müssen Sie jeden gewünschten Sender am Rollladenaktor smart Unterputz anmelden. Sie können max. 20 DuoFern Sender (z. B. Gateway premium oder Fernbedienung smart 6 Gruppen) anmelden. Den gewünschten DuoFern Sender in den An-/ bzw. -
Seite 24: An-/Abmelden Via Funkcode
9.1 An-/Abmelden via Funkcode Mit dem Funkcode können Sie den Rollladenaktor smart Unterputz auch nach der Installation aus der Ferne mit Ihrem Gateway pre- mium verbinden. Zudem können Sie den Rollladenaktor smart Unterputz mit Hilfe Ihres Gateway premium in den Fernanmeldemodus versetzen und ihn so direkt mit Funksendern verbinden (z.B. -
Seite 25: Einstellungen Löschen (Reset)
10. Einstellungen löschen (Reset) Um den Rollladenaktor smart Unterputz auf den Ausliefe- rungszustand zurückzusetzen müssen Sie einen Reset durch- führen. Drücken Sie die Trennen-Taste ca. 5 Sekunden lang, bis die STATUS-LED konstant rot leuchtet. Alle Einstellungen werden gelöscht und auf die Werksein- stellungen zurückgesetzt und die angemeldeten DuoFern Sender werden automatisch abgemeldet. -
Seite 26: Vereinfachte Eu-Konformitätserklärung
12. Vereinfachte EU-Konformitätserklärung Hiermit erklärt die DELTA DORE RADEMACHER GmbH dass der Rollladenaktor smart Unterputz der Richtlinie 2014/53/ EU (Funkanlagenrichtlinie) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.homepilot-smarthome.com Garantiebedingungen Informationen zu Garantiebedingungen liegen dem Produkt bei. - Seite 28 DELTA DORE RADEMACHER GmbH Buschkamp 7 46414 Rhede (Deutschland)
