DELTA DORE HOME PILOT smart Gebrauchsanleitung
Elektrischer anschluss und zur inbetriebnahme
Vorschau ausblenden
Andere Handbücher für HOME PILOT smart:
- Gebrauchsanleitung (34 Seiten) ,
- Montage- und inbetriebnahme anleitung (32 Seiten) ,
- Einbau- und bedienungsanleitung (24 Seiten)
Verwandte Anleitungen für DELTA DORE HOME PILOT smart
Inhaltszusammenfassung für DELTA DORE HOME PILOT smart

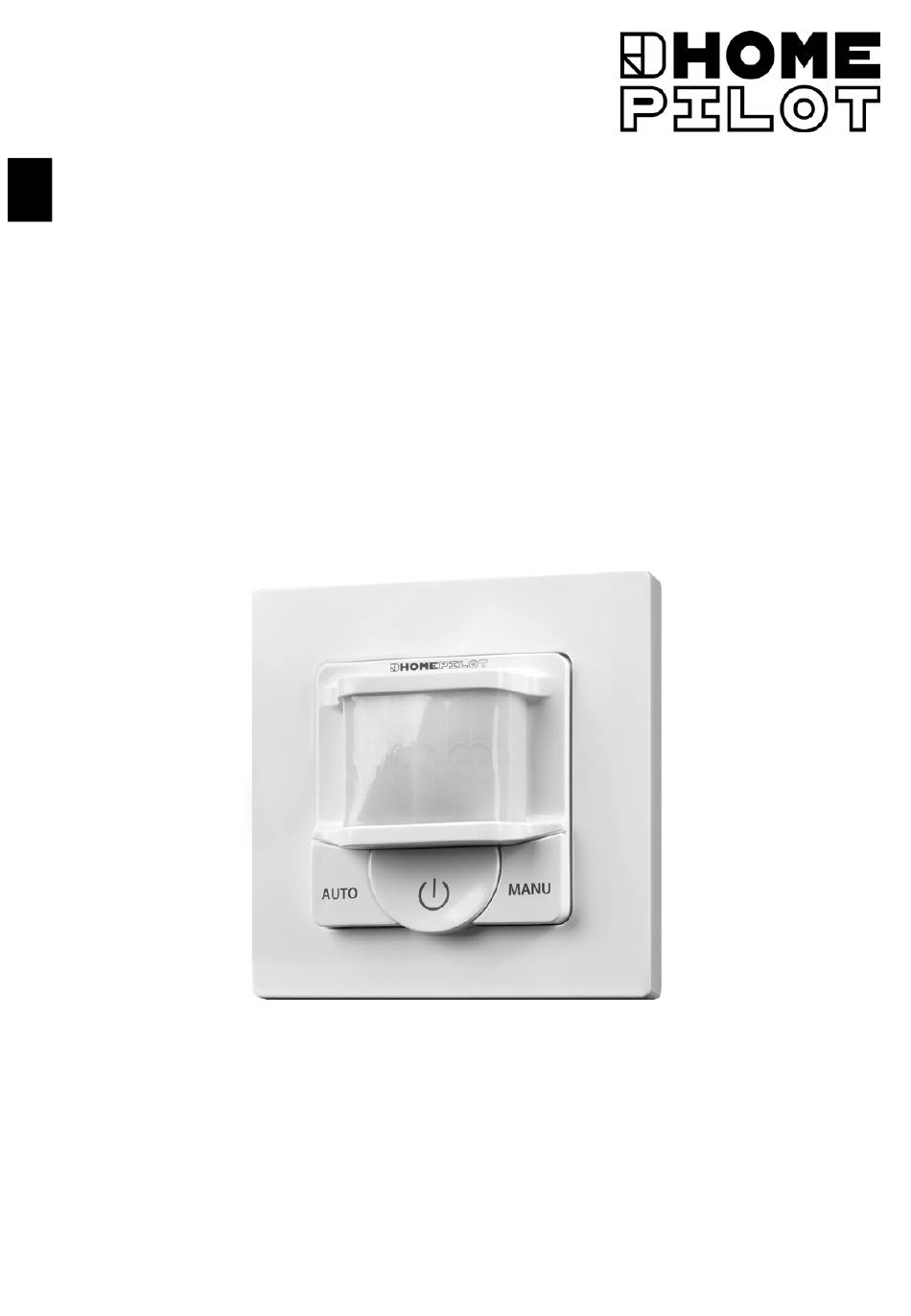

- Seite 1 Bewegungsmelder smart Gebrauchsanleitung zum elektrischem Anschluss und zur Inbetriebnahme Artikel-Nr. 11771001 UM D112-1...
-
Seite 2: Inhaltsverzeichnis
Inhalt Diese Anleitung..............4 Anwendung dieser Anleitung ............4 Gefahrensymbole ...............5 Gefahrenstufen und Signalwörter ..........5 Verwendete Darstellungen und Symbole ........6 Sicherheitshinweise ............7 Bestimmungsgemäße Verwendung ..........7 Nicht bestimmungsgemäßer Gebrauch ........8 Erforderliches Fachwissen des Installateurs .......9 Glossar - Begriffserklärung ............. 10 Lieferumfang ..............11 Gesamtansicht des Bedienteils ........ - Seite 3 Inhalt Den Bewegungsmelder smart anschließen ....36 Sicherheitshinweise zum elektrischen Anschluss ....36 Wichtige Hinweise zum elektrischen Anschluss ....37 Den elektrischen Anschluss durchführen ......... 38 Anschlussplan mit Lampe und Taster ........39 Anschlussplan mit Wechselschalter ..........40 10. Montage nach dem elektrischen Anschluss ....41 11.
-
Seite 4: Diese Anleitung
1. Diese Anleitung..beschreibt Ihnen die Montage, den elektrischen Anschluss und die Bedienung des Bewegungsmelder smart. 1.1 Anwendung dieser Anleitung Bitte lesen Sie diese Anleitung vollständig durch und beach- ‹ ten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Lesen Sie auch die Gebrauchsanleitungen des Zubehörs (falls ‹... -
Seite 5: Gefahrensymbole
2. Gefahrensymbole In dieser Anleitung verwenden wir folgende Gefahrensymbole: Lebensgefahr durch Stromschlag Gefahrenstelle / gefährliche Situation 2.1 Gefahrenstufen und Signalwörter GEFAHR! Diese Gefährdung wird zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird. WARNUNG! WARNUNG! Diese Gefährdung kann zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird. -
Seite 6: Verwendete Darstellungen Und Symbole
2.2 Verwendete Darstellungen und Symbole Darstellung Beschreibung Handlungsabläufe Aufzählung ‹ 1) oder a) Listen weitere nützliche Informationen Lesen Sie die zugehörige Anleitung. Kontrollleuchte blinkt rot. Kontrollleuchte blinkt grün. Kontrollleuchte leuchtet rot. Kontrollleuchte leuchtet grün. Kontrollleuchte ist aus. -
Seite 7: Sicherheitshinweise
3. Sicherheitshinweise Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag / Kurzschluss). Verwenden Sie niemals defekte oder beschädigte Geräte. ‹ Prüfen Sie den Bewegungsmelder smart auf Unversehrtheit. ‹ Wenden Sie sich bitte an unseren Kundendienst falls Sie ‹... -
Seite 8: Nicht Bestimmungsgemäßer Gebrauch
3.1 Bestimmungsgemäße Verwendung Der Einbau und der Betrieb von Funksystemen ist nur für ‹ solche Anlagen und Geräte zulässig, bei denen eine Funktions- störung im Sender oder Empfänger keine Gefahr für Personen oder Sachen ergibt, oder bei denen dieses Risiko durch andere Sicherheitseinrichtungen abgedeckt wird. -
Seite 9: Erforderliches Fachwissen Des Installateurs
3.2 Nicht bestimmungsgemäßer Gebrauch Bei Verwendung des Bewegungsmelder smart im Außenbereich oder in feuchten Räumen besteht Lebensge- fahr durch Kurzschluss und Stromschlag. Montieren und betreiben Sie den Bewegungsmelder smart ‹ nicht im Außenbereich oder in feuchten Räumen. 3.3 Erforderliches Fachwissen des Installateurs Elektrischer Anschluss, Montage und Inbetriebnahme des Bewegungsmelder smart müssen durch eine ausgebildete Elektrofachkraft nach den Anweisungen in dieser Anleitung... -
Seite 10: Glossar - Begriffserklärung
3.4 Glossar - Begriffserklärung DuoFern HOMEPILOT Funk-Technik zur Steuerung kompatibler ‹ Produkte. Gateway premium Die Gateway premium ist eine zentrale Steuereinheit für ‹ HOMEPILOT Funk-Produkte. Extra Low Voltage = Schutzkleinspannung ‹ SELV Safety Extra Low Voltage = sicherheitsgetrennte ‹ Schutzkleinspannung PIR-Sensor Passiv-Infrarot-Sensor ‹... -
Seite 11: Lieferumfang
4. Lieferumfang Lieferumfang a) 1 x Bedienteil (50 x 50 mm) b) 1 x Abdeckrahmen c) 1 x Installationsgehäuse d) 1 x Gebrauchsanleitung... -
Seite 12: Gesamtansicht Des Bedienteils
5. Gesamtansicht des Bedienteils Pos. Symbol Beschreibung Sensorfeld mit Bewegungssensor, Kontrollleuchten und Linse. Automatik-Taste [ A ] AUTO Den Automatikbetrieb einschalten ‹ (Bewegungssensor aktivieren). Die Empfindlichkeit prüfen und 4 Sekunden ‹ einstellen. * drücken Ein-/Aus-Taste Den angeschlossenen Verbraucher ein-/ ‹ ausschalten;... -
Seite 13: Gesamtansicht Des Installationsgehäuses
5.1 Gesamtansicht des Installationsgehäuses Pos. Symbol Beschreibung Einsteckkupplung für das Bedienteil Befestigungskrallen und -schrauben Anschlussklemmen Typenschild... -
Seite 14: Die Elektrischen Anschlüsse
5.2 Die elektrischen Anschlüsse Pos. Symbol Beschreibung Steuerausgang [ L‘ ] 230 V / 50 Hz L‘ N L L Ext. Anschluss des elektrischen Verbrauchers zusätzliche Anschlussklemmen [ L / N ] L‘ N L L Ext. zusätzliche interne Verdrahtung des elektri- schen Verbrauchers bzw. -
Seite 15: Die Kontrollleuchten
5.3 Die Kontrollleuchten Transparente Darstellung des Sensor- feldes zum besseren Verständnis. Pos. Symbol Beschreibung Kontrollleuchten 1 bis 5 - rot Statusanzeige und Einstellparameter durch einzelne oder alle LED‘s. Lauflicht Lernphase während der Inbetriebnahme . permanent Statusanzeige oder Anzeige leuchtend des eingestellten Wertes. alle 5 LED‘s Der Überlastschutz wurde blinken... -
Seite 16: Funktionen Und Tastenkombinationen
5.4 Funktionen und Tastenkombinationen Funktion Taste / Tastenkombination 1 x tippen Den Verbraucher ein- oder LED-Anzeige bei aktivem Automatikbetrieb ausschalten LED-Anzeige bei aktivem manuellen Betrieb 1 x tippen AUTO Automatikbetrieb einschalten 1 x tippen MANU Manuellen Betrieb einschalten Einstellungen Die eingestellte Empfindlichkeit 4 Sek. - Seite 17 5.4 Funktionen und Tastenkombinationen Funktion Taste / Tastenkombination Die aktuelle Helligkeit als 8 Sek. Grenzwert übernehmen Die eingestellte Nachlaufzeit 4 Sek. MANU anzeigen Die Nachlaufzeit verkürzen 4 Sek. tippen MANU AUTO Die Nachlaufzeit verlängern 4 Sek. tippen MANU Anmelden von DuoFern Geräten 1 Sek.
-
Seite 18: Produktbeschreibung
6. Produktbeschreibung Der Bewegungsmelder smart dient zur Steuerung elektrischer Verbraucher und zur Auslösung von Szenen. Das Funktionsprinzip Sobald der eingebaute Sensor eine Bewegung in sei- nem Erfassungsbereich erkennt, wird der angeschlossene Verbraucher (z.B. Licht, Lüftung / Heizung oder Klimaanlagen etc.) eingeschaltet und nach einer einstellbaren Nachlaufzeit wieder ausgeschaltet. -
Seite 19: Kompatible Schalterprogramme
6.1 Kompatible Schalterprogramme Mit dem beiliegenden Abdeckrahmen kann der Bewegungs- melder smart in handelsübliche Schalterprogramme integriert werden. Geeignete Schalterprogramme finden Sie in der folgen- den Tabelle. Hersteller Schalterprogramm BERKER Arsys / K1 / S1 Busch-Duro 2000 Si / Reflex Si / alpha exclu- BUSCH-JAEGER sive / alpha nea / solo / impuls Standard-System / S-Color-System /... -
Seite 20: Funktionsübersicht
6.2 Funktionsübersicht DuoFern Funksystem integriert ‹ Stand-Alone-Betrieb: ‹ Einzelanwendung (Ein-/Ausschalten eines elektrischen Verbrauchers) Zusätzliche Steuerung von Schaltaktor smart Geräten möglich Anmeldung und Steuerung an der Gateway premium möglich Kombi-Betrieb: ‹ Einfache Kombination von mehreren Bewegungsmeldern via DuoFern Funksystem Zusätzliche Steuerung von Schaltaktor smart Geräten möglich Anmeldung und Steuerung an der Gateway premium möglich... -
Seite 21: Funktionen Und Anwendungsbeispiele
6.3 Funktionen und Anwendungsbeispiele Anwendungsskizze - Stand-Alone-Betrieb Stand-Alone-Betrieb Im Stand-Alone-Betrieb kann ein elektrischer Verbraucher (z.B. eine Lampe) direkt am Bewegungsmelder smart angeschlossen (s. Seite 39) und durch diesen ein- und ausgeschaltet werden. Stand-Alone-Betrieb mit Schaltaktor smart Geräten Zusätzlich können mehrere Schaltaktor smart Geräte am Bewegungsmelder angemeldet und durch diesen gesteuert werden, s. - Seite 22 6.3 Funktionen und Anwendungsbeispiele Anwendungsskizze - Stand-Alone-Betrieb mit mehreren Schaltaktor smart Geräten: Flurbeleuchtung Deckenlampe Wandlampe STATUS Schaltaktor smart 1-Kanal Zwischenstecker Anwendungsbeispiel: Bewegungsmelder smart mit mehreren Schaltaktor smart Geräten: Flurbeleuchtung Am Bewegungsmelder sind mehrere Schaltaktor smart Geräte angemeldet. An diesen ist die Flurbeleuchtung angeschlossen. Sobald der Bewegungsmelder eine Bewegung erkennt, wird der angeschlossene Verbraucher und gleichzeitig alle angemeldeten Schaltaktor smart Geräte eingeschaltet.
- Seite 23 6.3 Funktionen und Anwendungsbeispiele Anwendungsskizze - Treppenhausbeleuchtung im Kombi-Betrieb 2. Etage 1. Etage Erdgeschoss Kombi-Betrieb Im Kombi-Betrieb können mehrere Bewegungsmelder smart per DuoFern miteinander verbunden werden. Zusätzlich können auch Schaltaktor smart Geräte an den einzel- nen Bewegungsmeldern angemeldet und durch diese gesteuert werden, s.
- Seite 24 6.3 Funktionen und Anwendungsbeispiele Hinweise zur Anmeldung und zur Nachlaufzeit im Kombi-Betrieb Alle Bewegungsmelder smart müssen jeweils mit- einander verbunden sein. Die Nachlaufzeit muss in allen Bewegungsmeldern identisch eingestellt werden. Wird die Nachlaufzeit eines Bewegungsmelders ‹ verändert, so wird diese automatisch an alle Be- wegungsmelder übertragen.
-
Seite 25: Die Funktion Des Überlastschutzes
6.4 Die Funktion des Überlastschutzes Der Bewegungsmelder smart verfügt über einen Überlastschutz. Sollte durch eine Überlast der Bewegungsmelder überhitzen, schaltet der Bewegungsmelder ab. Anzeige bei Überlast Alle Kontrollleuchten blinken rot. Verhalten beim Auslösen des Überlastschutzes Hat der Überlastschutz ausgelöst, kann der angeschlossene Ver- braucher nicht mehr eingeschaltet werden. -
Seite 26: Technische Daten
7. Technische Daten Netzanschluss [ L / N ] Versorgungsspannung 230 V / 50 Hz aus dem Netz: Leistungsaufnahme: Standby: < 0,6 W Anschluss [ L‘ und L / N ] Schaltspannung: 230 V / 50 Hz Maximale Schaltleistung: ohmsche Last, z.B. Glühlampen 12 A (µ) (Typ 1B) induktive Lasten wie: Leuchtstofflampen, Motoren,... - Seite 27 7. Technische Daten Anschluss [ L‘ und L / N ] Maximale Schaltleistung: kapazitive Lasten wie: elektronische Transformatoren, AC/DC-Wandler z.B. für Klein- spannungs-Glühlampen wie Halogenlampen, LED‘s, etc. 6 A (µ) (Typ 1B) Steuereingang [ Ext. ] für einen externen manuellen Schalter / Taster vor Ort Eingangsspannung: 230 V Maximale Leitungslänge...
-
Seite 28: Allgemeine Angaben
7. Technische Daten DuoFern Funktechnik Sendefrequenz: 434,5 MHz Sendeleistung: max. 10 mW im Gebäude: ca. 30 m * im Freien: ca. 100 m Reichweite: * je nach Bausubstanz Maximale Anzahl an DuoFern Geräten: Allgemeine Angaben Sensortyp: PIR (Passiv Infrarot Sensor) Zulässige Umgebungs- 0 °C bis + 40 °C temperatur:... -
Seite 29: Einstellbereiche
7. Technische Daten Einstellbereiche = 5 Lux = 10 Lux Helligkeitsgrenzwert: * in fünf Stufen einstellbar, = 50 Lux s. Seite 46 = 200 Lux = 700 Lux ** = 20 Sek. = 1 Min. ** Nachlaufzeit: in fünf Stufen einstellbar, = 3 Min. -
Seite 30: Erfassungsbereiche Und Winkel
7.1 Erfassungsbereiche und Winkel Erfassungsbereiche Erfassungswinkel: ca. 170° Erfassungsweite: ca. 10 m 2 horizontale Ebenen Erfassungsebenen: (oben / unten) obere Ebene = 26 Zonen Erfassungszonen pro Ebene: untere Ebene = 32 Zonen Darstellung des Erfassungswinkels 170°... -
Seite 31: Erfassungsebenen Und Reichweite
7.2 Erfassungsebenen und Reichweite obere Ebene Reichweite 10 m untere Ebene Reichweite 10 m Erfassungswinkel = 170°... -
Seite 32: Werkseinstellungen
7.3 Werkseinstellungen Werkseinstellungen Automatikbetrieb: Helligkeitsgrenzwert: 700 Lux = Nachlaufzeit: 1 Minute = Empfindlichkeit: Stufe 4 = DuoFern Teilnehmer: keine... -
Seite 33: Den Geeigneten Montageort Auswählen
8. Den geeigneten Montageort auswählen Die Montage in der Nähe von Störquellen vermeiden Störquellen die starke Temperaturveränderungen im Erfassungsbereich des Bewegungsmelders hervorru- fen, können zu Fehlauslösungen führen. Montieren Sie den Bewegungsmelder smart nicht ‹ in der Nähe folgender Störquellen: Heizkörper, Heizstrahler Fenster, die starker Sonnenein-... - Seite 34 8. Den geeigneten Montageort auswählen Wichtige Hinweise zur Montage Der Bewegungsmelder smart ist zur Unterputzmon- ‹ tage vorgesehen. Wir empfehlen die Montage in einer tie- fen 58er Unterputzdose oder in einer Elektronikdose. Um einen optimalen Betrieb zu gewährleisten, sollten Sie ‹...
- Seite 35 8. Den geeigneten Montageort auswählen Einen Montageort mit optimaler Erfassung bzw. Reichweite auswählen Der Bewegungsmelder smart hat die optimale Erfassung, wenn man sich quer zu ihm bewegt. Eine frontale Bewegung zum Bewegungsmelder smart kann die Empfindlichkeit reduzieren. Berücksichtigen Sie diese Gegebenheiten bei der Auswahl eines Montageortes.
-
Seite 36: Den Bewegungsmelder Smart Anschließen
9. Den Bewegungsmelder smart anschließen Vergleichen Sie vor dem elektrischen Anschluss die Angaben zur Spannung / Frequenz auf dem Typenschild mit denen des örtlichen Stromnetzes. Lesen Sie die Angaben zum elektrischen Anschluss in der Gebrauchsanleitung des verwendeten elektrischen Verbrauchers. 9.1 Sicherheitshinweise zum elektrischen Anschluss GEFAHR! Es besteht Lebensgefahr durch Stromschlag bei Berührung von elektrischen Komponenten. -
Seite 37: Sicherheitshinweise Zum Elektrischen
9.1 Sicherheitshinweise zum elektrischen Anschluss WARNUNG! WARNUNG! Die Verwendung eines falschen Installationsgehäuses kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag / Kurzschluss). Verwenden Sie ausschließlich das beiliegende ‹ Installations-gehäuse zum Anschluss und zur Montage des Bewegungsmelder smart. Installationsgehäuse anderer HOMEPILOT Produkte sind ‹... -
Seite 38: Den Elektrischen Anschluss Durchführen
9.3 Den elektrischen Anschluss durchführen Schalten Sie das Netz stromlos und prüfen Sie, ob die Zuleitungen stromlos sind. Verlegen Sie alle Anschlussleitungen sicher bis in die Unterputz- dose. Isolieren Sie alle Adern auf 6 mm Länge ab und schließen Sie sie gemäß... -
Seite 39: Anschlussplan Mit Lampe Und Taster
9.4 Anschlussplan mit Lampe und Taster Lampe L‘ N L L Ext. externer Schalter oder Taster (optional) 230 V / 50 Hz Die zusätzlichen Anschlussklemmen [ N ] und [ L ] sind ausschließlich zur Verdrahtung des angeschlosse- nen elektrischen Verbrauchers bzw. eines externen Schalters/Tasters vorgesehen. -
Seite 40: Anschlussplan Mit Wechselschalter
9.5 Anschlussplan mit Wechselschalter Lampe L‘ N L L Ext. 230 V / 50 Hz Wechselschaltung (Kreuzschaltung ebenfalls möglich) Die zusätzlichen Anschlussklemmen [ N ] und [ L ] sind ausschließlich zur Verdrahtung des angeschlosse- nen elektrischen Verbrauchers bzw. eines externen Schalters/Tasters vorgesehen. -
Seite 41: Montage Nach Dem Elektrischen Anschluss
10. Montage nach dem elektrischen Anschluss Setzen Sie das Installationsgehäuse in die Unterputzdose ein und fixieren Sie es mit den Schrauben der Befestigungskrallen. Setzen Sie den Abdeckrahmen auf das Installationsgehäuse. Stecken Sie anschließend das Bedienteil vorsichtig in das Installationsgehäuse ein. Schalten Sie die Netzspannung wieder ein. -
Seite 42: Wichtige Hinweise Zur Inbetriebnahme
11. Wichtige Hinweise zur Inbetriebnahme Nach dem Einschalten der Netzspannung beginnt die Lernphase des Bewegungsmelder smart. Diese Lernphase dauert ca. 45 Sekunden und ist am Lauflicht der Kontrollleuchten zu erkennen. Lauflicht während der Lernphase von 45 Sekunden Nach Abschluss der Lernphase wird der elektrische Verbraucher kurz ein-/ausgeschaltet und der Bewegungsmelder ist einsatz- bereit. -
Seite 43: Den Betriebsmodus Auswählen
12. Den Betriebsmodus auswählen Der Bewegungsmelder smart hat zwei Betriebsmodi „Automatikbetrieb“ und „Manueller Betrieb“. Bei Bedarf können Sie jederzeit den gewünschten Betriebsmodus aktivieren. Den aktiven Betriebsmodus anzeigen: Der aktive Betriebsmodus wird bei jedem manuellen Ein-/Ausschalten des ange- schlossenen Verbrauchers angezeigt, s. Seite 44. -
Seite 44: Manuelle Bedienung
13. Manuelle Bedienung Die manuelle Bedienung des Bewegungsmelder smart kann mit der Ein-/Aus-Taste oder durch einen am Steuereingang [ Ext. ] angeschlossenen Taster oder Schalter erfolgen. Den Verbraucher ein-/ausschalten oder Durch kurzes Tippen der Ein-/Aus-Taste bzw. durch Drücken des externen Tasters oder Schalters wird der angeschlossene Verbraucher ein- oder ausgeschaltet. -
Seite 45: Die Empfindlichkeit Einstellen
14. Die Empfindlichkeit einstellen Die Empfindlichkeit des Bewegungsmelder smart kann in fünf Stufen eingestellt werden. Beachten Sie während der Einstellung die Kontrollleuchten: = minimale Empfindlichkeit = maximale Empfindlichkeit Die eingestellte Empfindlichkeit anzeigen 4 Sek. Die Taste ca. 4 Sekunden lang drücken und AUTO gedrückt halten. -
Seite 46: Den Helligkeitsgrenzwert Einstellen
15. Den Helligkeitsgrenzwert einstellen Mit dem Helligkeitsgrenzwert legen Sie fest, ab welcher Helligkeit der Bewegungsmelder aktiv wird. Die Einstellung erfolgt in fünf Stufen. Beachten Sie während der Einstellung die Kontrollleuchten: = 5 Lux (geringe Helligkeit) = 10 Lux = 50 Lux = 200 Lux = 700 Lux (große Helligkeit) * = Helligkeitssensor deaktiviert... - Seite 47 15. Den Helligkeitsgrenzwert einstellen Den Helligkeitsgrenzwert erhöhen / verringern 4 Sek. Die Taste drücken und gedrückt halten. tippen Nach ca. 4 Sekunden können Sie durch MANU zusätzliches Tippen der MANU-Taste den Grenzwert erhöhen. tippen Nach ca. 4 Sekunden können Sie durch AUTO zusätzliches Tippen der AUTO-Taste den Grenzwert verringern.
- Seite 48 15. Den Helligkeitsgrenzwert einstellen Nach ca. 8 Sekunden werden die Kontroll- leuchten ausgeschaltet und die Hellig- keitsmessung beginnt. Die Messung ist beendet, sobald die mittlere Kontrollleuchte grün blinkt. Anschließend wird die gemessene Helligkeit als neuer Grenzwert angezeigt.
-
Seite 49: Die Nachlaufzeit Einstellen
16. Die Nachlaufzeit einstellen Mit der Nachlaufzeit legen Sie fest, wie lange der angeschlosse- ne Verbraucher (z.B. die Beleuchtung) eingeschaltet bleibt. Die Einstellung erfolgt in fünf Stufen. Mit der Gateway premium kann die Nachlaufzeit stu- fenlos zwischen 0,1 Sekunden (Impulsbetrieb) und ca. 55 Minuten eingestellt werden. - Seite 50 16. Die Nachlaufzeit einstellen Die eingestellte Nachlaufzeit anzeigen 4 Sek. Die Taste ca. 4 Sekunden lang drücken und MANU gedrückt halten. Nach ca. 4 Sekunden wird die eingestellte Nachlaufzeit angezeigt (Beispiel). Die Nachlaufzeit verlängern / verkürzen 4 Sek. Die Taste drücken und gedrückt MANU halten.
-
Seite 51: An-/Abmelden Von Duofern Geräten
17. An-/Abmelden von DuoFern Geräten Damit Sie den Bewegungsmelder smart mit anderen DuoFern Geräten nutzen können, müssen Sie jedes gewünschte Duo- Fern Gerät (z.B. Schaltaktor smart oder Gateway premium) am Bewegungsmelder smart anmelden. Lesen Sie dazu auch die Gebrauchsanleitung des jeweiligen DuoFern Geräts. -
Seite 52: Anmelden Von Duofern Geräten
17.1 Anmelden von DuoFern Geräten Das gewünschte DuoFern Gerät in den Anmeldemodus schalten (s. jeweilige Gebrauchsanleitung). 1 Sek. Den Anmeldemodus des AUTO Bewegungsmelder smart aktivieren. Die Tasten gleichzeitig 1 Sekunde lang drücken. 120 Sek. Der Anmeldemodus bleibt ca. 120 Sekun- den aktiv. -
Seite 53: Abmelden Von Duofern Geräten
17.2 Abmelden von DuoFern Geräten Das gewünschte DuoFern Gerät in den Abmeldemodus schalten (s. jeweilige Gebrauchsanleitung). 1 Sek. Den Abmeldemodus des MANU Bewegungsmelder smart aktivieren. Die Tasten gleichzeitig 1 Sekunde lang drücken. 120 Sek. Der Abmeldemodus bleibt ca. 120 Sekun- den aktiv. -
Seite 54: Aufräumen Im Duofern Netzwerk
17.3 Aufräumen im DuoFern Netzwerk Mit Hilfe dieser Funktion können Sie alle DuoFern Geräte, die nicht mehr per Funk erreichbar sind, vom Bewegungsmelder smart abmelden. Alle batteriebetriebenen DuoFern Sender können nicht mit dieser Funktion abgemeldet werden. Um alle DuoFern Sender abzumelden bzw. zu löschen, muss ein Software-Reset durchgeführt werden, s. -
Seite 55: Hardware-Reset Bei Geräteausfall
18. Hardware-Reset bei Geräteausfall Bei einem Geräteausfall empfehlen wir, einen Hardware-Reset durchzuführen. Bei einem Hardware-Reset bleiben alle Einstellungen erhalten. Ziehen Sie das Bedienteil vorsichtig vom Installationsge- häuse ab. Warten Sie ca. 5 Sekunden und stecken Sie dann das Bedienteil vorsichtig wieder in das Installationsgehäuse zurück. Prüfen Sie anschließend den Bewegungsmelder smart auf korrekte Funktion. -
Seite 56: Alle Einstellungen Löschen, Software-Reset
19. Alle Einstellungen löschen, Software-Reset Um den Bewegungsmelder smart wieder in den Aus- lieferungszustand zurückzusetzen, können Sie einen Software- Reset durchführen. Alle drei Tasten gleichzeitig 4 Sekunden AUTO MANU lang drücken. Lassen Sie die Tasten los, sobald die drei Kontrollleuchten konstant rot leuchten. Alle Einstellungen werden gelöscht und auf die Werksein- stellungen zurückgesetzt. -
Seite 57: Demontage
20. Demontage GEFAHR! Es besteht Lebensgefahr durch Stromschlag bei Berührung von elektrischen Komponenten. Trennen Sie die Zuleitung allpolig vom Netz und sichern ‹ Sie sie gegen Wiedereinschalten. Prüfen Sie die Anlage auf Spannungsfreiheit. Melden Sie das DuoFern Steuergerät aus dem DuoFern Netzwerk ab. -
Seite 58: Vereinfachte Eu-Konformitätserklärung
21. Vereinfachte EU-Konformitätserklärung Hiermit erklärt die DELTA DORE RADEMACHER GmbH, dass der Bewegungsmelder smart der Richtlinie 2014/53/EU (Funkanlagenrichtlinie) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.homepilot-smarthome.com Garantiebedingungen Informationen zu Garantiebedingungen liegen dem Produkt bei. - Seite 60 DELTA DORE RADEMACHER GmbH Buschkamp 7 46414 Rhede (Deutschland)
