4. Placez les goupilles de retenue
gauches et droites en
position 12 degré (F) à travers la
plaque latérale (E), le
connecteur supérieur (A) de façon à
ce qu'elles viennent se loger dans le
récepteur du dossier (D) Figure 7.
5. Réglez le dossier de sorte qu'il soit
centré entre les plaques latérales
(G).
6. Serrez les fixations des
connecteurs supérieurs (H) tout en
maintenant délicatement le
connecteur supérieur à l'intérieur,
vers le centre du fauteuil.
7. Serrez les deux fixations de
connecteurs inférieurs (I).
8. Le dossier devrait maintenant
pivoter sans aucune gêne et se retir-
er facilement.
NOTE – Important : Vérifiez que le
dossier pivote sans gêne et que
les connecteurs supérieurs ne
viennent pas heurter les plaques
latérales. Si cela est nécessaire,
vous pouvez régler l'angle d'in-
clinaison des plaques latérales.
REGLAGE DE L'ANGLE D'INCLINAISON DU SIEGE PAR
RAPPORT AU DOSSIER
(Voir Figure 11)
Outils : Clé hexagonale 4,5 mm
1. Retirez la goupille de retenue (A) des deux plaques
latérales.
2. Desserrez les deux attaches (B) qui
maintiennent le récepteur du dossier.
3. Faites pivoter le dossier et le récepteur du dossier à
l'angle désiré (C) et replacez la goupille de retenue (A) à
travers la plaque latérale droite, le connecteur supérieur
et le récepteur du dossier. Répétez ces étapes pour la
plaque latérale gauche.
4. Resserrez les deux attaches (B) pour
immobiliser le récepteur du dossier.
REGLAGE DU VOLET INFERIEUR DU DOSSIER :
Outils : Clé hexagonale 4 mm
1. Devissez les vis à tête cylindrique à six pans creux (A)
situées sur les deux charnières pour permettre au volet
inférieur du dossier de pivoter.
2. Faites pivoter le volet inférieur du dossier en position
désirée.
3. Resserrez les deux vis à tête cylindrique à six pans
creux (A).
Dossier J2 Plus 255197

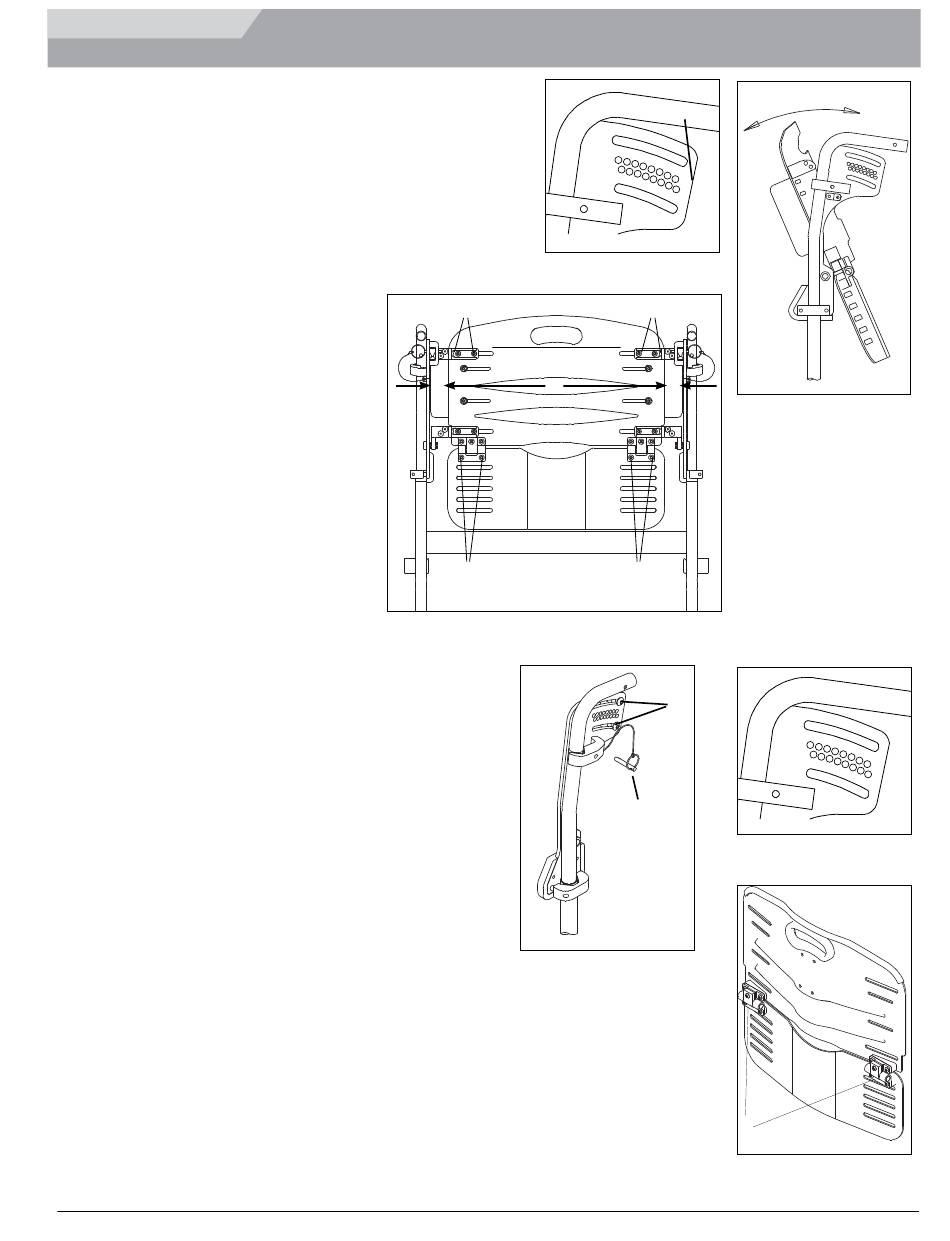

I N S TA L L AT I O N D E S P L A Q U E S L AT E R A L E S
