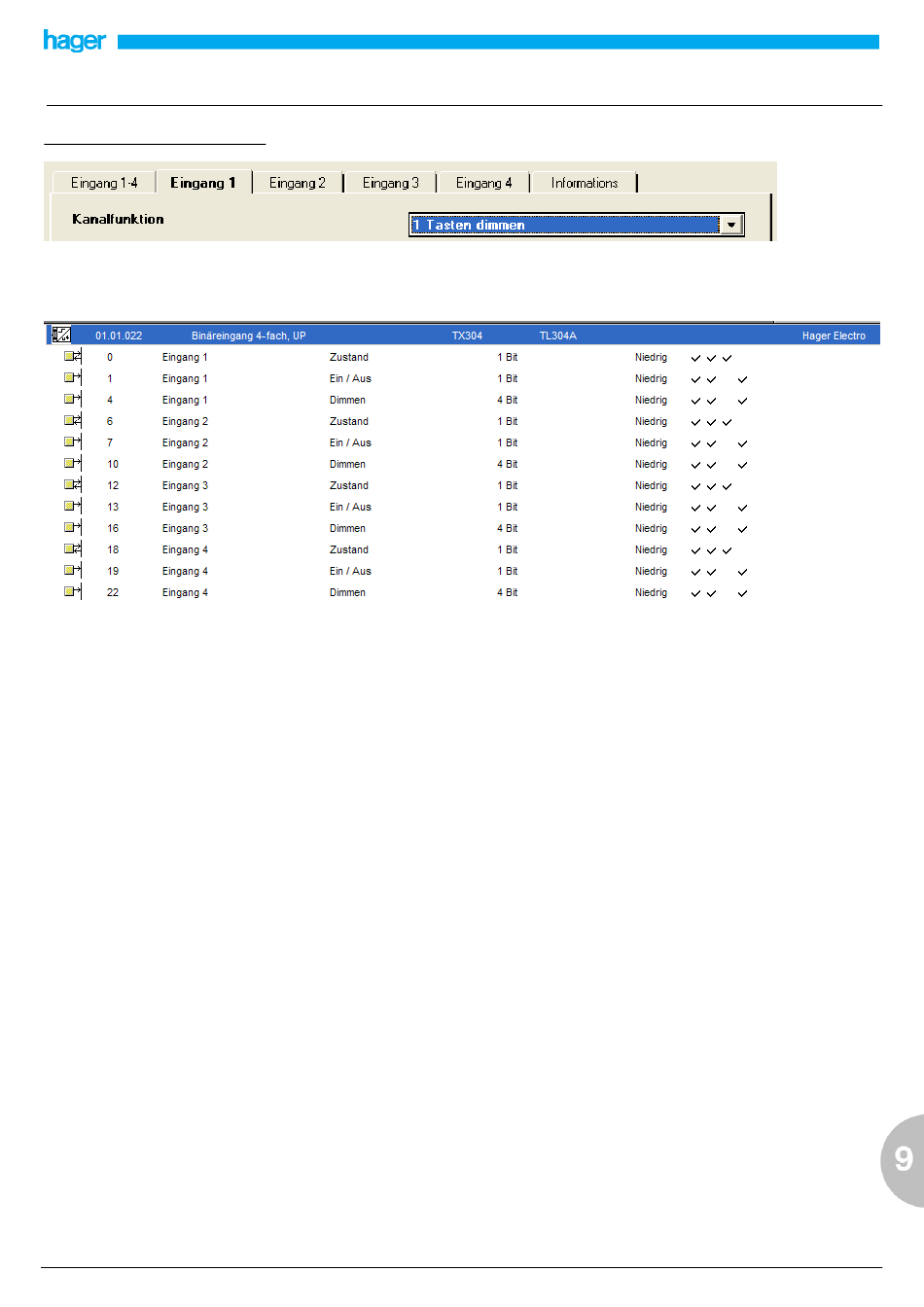

4. Kanalfunktion "1 Tasten dimmen"
Parameter: keine
Objekte:
Zustand - Objekt 0 / Objekt 6 / Objekt 12 / Objekt 18
Über das Zustandsobjekt kann der Wert vorgegeben werden,
der beim nächsten kurzen Tastendruck am zugehörigen
Eingang, über das Ein / Aus Objekt gesendet werden soll:
Empfängt das Zustandsobjekt ein EIN Telegramm, so wird
beim nächsten kurzen Tastendruck ein AUS Telegramm
gesendet oder umgekehrt. Es kann z.B. der aktuelle Wert
eines Dimmaktors mit dem Zustandsobjekt verbunden
werden.
Ein / Aus - Objekt 1 / Objekt 7 / Objekt 13 / Objekt 19
Über die Ein / Aus Objekte werden bei einem kurzen
Tastendruck (siehe Allgemeine Parameter) am betreffenden
Eingang, Ein/Aus-Schalttelegramme auf den Bus gesendet.
Es wird dabei jeweils, der zu dem aktuellen Objektwert des
zugehörigen Zustandsobjektes, entgegengesetzte Befehl
gesendet.
Applikationssoftware
Dimmen - Objekt 4 / Objekt 10 / Objekt 16 / Objekt 22
Bei einem langen Tastendruck am entsprechenden Eingang
wird ein Dimmtelegramm über den Bus an einen Dimmaktor
gesendet, und zwar bei jedem langen Tastendruck in die
entgegengesetzte Dimmrichtung.Der Dimmaktor dimmt die
angeschlossene Leuchte bis zum gesendeten Dimmwert
heller oder dunkler. Der gesendete Dimmwert ist
voreingestellt auf maximale bzw. minimale Helligkeit, je nach
Dimmrichtung. Wird der Taster losgelassen, so wird das
Telegramm "Dimmen STOP" gesendet; die Leuchte behält
ihren momentanen Helligkeitswert.
Datenformat:
S: Dimmrichtung
PPP: Dimmschritt
000 -> Dimmen STOP 001 -> 100 %
011 -> 25 %
110 -> 3,12 %
Technische Änderungen vorbehalten
TL304A
SPPP
(1 = Heller, 0 = Dunkler)
010 -> 50 %
100 -> 12,5 %
101 -> 6,25 %
111 -> 1,56 %
9.121
