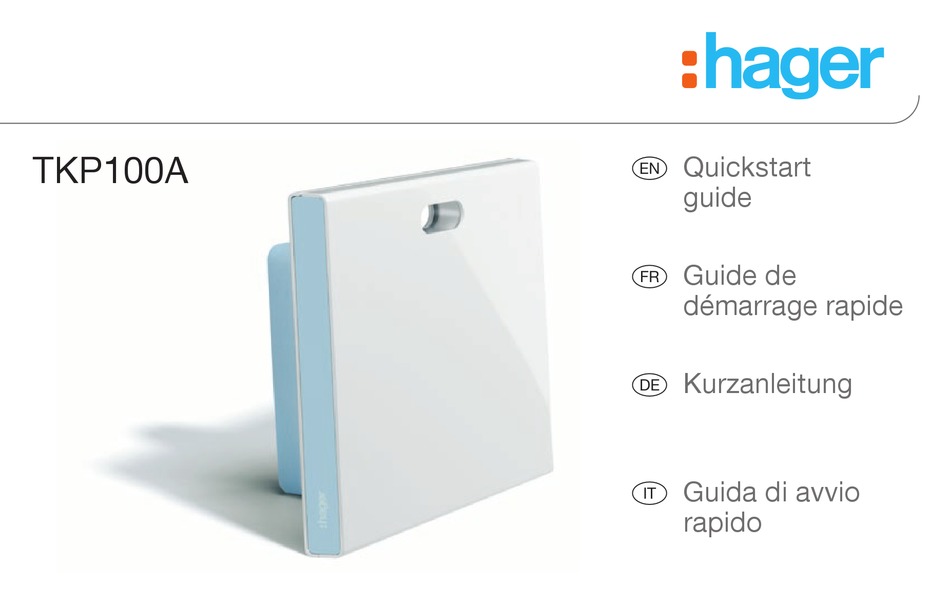

Seite 1 TKP100A Quickstart guide Guide de démarrage rapide Kurzanleitung Guida di avvio rapido...
Seite 2 RGB Light Signaling A convenient way to be informed of the status of your home ! Flashing Fixed Flashing Fixed* Flashing Critical Alert Error Technical alert Energy saving Updating such as Intrusion or Hardware or Software or installation warning mode active for your Software update Fire Error...
Seite 3 Instructions Pages 01-32 Welcome to the universe of coviva ! Pages 33-64 Benvenuti nel mondo coviva! Bienvenue dans l’univers coviva ! Seiten 65-96 Willkommen in der coviva Welt! Pagine 97-128 Documentation available online at : www.hager.com/coviva/documentation...
Seite 4 TKP100A Package content 1x TKP100 Controller and Back-cover 1x Wall-mounting plate 1x LAN Ethernet cable Warning : Only use the provided TKC110 Power Supply to power the Controller. Use of other or inappropriate power supply may damage the Controller 1x Quickstart guide...
Seite 5 We thank you for choosing this high-performance home controller, that is designed to provide an easy, secured, and seamless experience for your Smart Home. The TKP100 coviva controller can be used in conjunctions with many peripherals from Hager range and more, to operate and interconnect your Smart Home applications such as : Security...
Seite 6 • Can customize the system • Limited customization lation (before Handover) • Defi ne other users • NB : no Hager portal • NB : no Hager portal • Remote access on request, • Has a Hager portal account account needed...
Seite 7 Quickstart Installer Guide...
Seite 8 TKP100 Controller Overview The TKP100 controller is designed for easy access and intuitive use ! Main RGB Signalling Used to display notifications regarding your installation USB Extension slots (x2) Allows to install optionnal extensions such as WLAN/WiFi dongle TKH180 LAN connector RJ45 Ethernet connector to connect the TKP100 controller to your local home network (LAN) Power Supply connect...
Seite 9 TKP100 Controller Overview Back-cover disassembly / reassembly 1 Slide the back-cover downwards from the main 2 Remove it by pulling away from the main part of part of the TKP100 controller. the controller, letting the rear USB extension slot appear as well as the controller's fl ashcode and coviva ID.
Seite 10 Hager portal • Go to the following web page : www.hager.com/coviva/registration or scan the following QR code : • To fi nalize your Hager portal account activation, you shall clik on the link sent in the confi rmation email.
Seite 11 • Log in to your App store and download the free • Click on the "Installer" icon and login using your coviva App. Hager portal registration (N.B : you must be connected to internet). Minimal requirements : iOS version 7.1 or higher Minimal requirements : Android version 4.1 or higher...
Seite 12 Installation of the TKP100 controller The controller may be freely installed in your customer's home Installation on a fl at General Installation tips surface The TKP100 is a radio controller and shall be as such • Simply place the placed : controller free standing •...
Seite 13 Installation Procedure Overview To install and confi gure the TKP100A, simply register and follow four easy steps Preliminar step Create your Installer account on Hager portal. Install the coviva App and login. ➡ ➥ Page 8 ➡ ➡ Handover and deliver...
Seite 14 Installation Step 1.A Plug the TKP100 and connect locally to it with WiFi (WLAN) network : Connect to the TKP100 using the local router Connect to the TKP100 using the optionnal TKH180 WiFi/WLAN extension Router TKP100 • Connect the controller to the customer’s WiFi •...
Seite 15 Installation Step 1.B Create a new installation Click on the "installer login" icon Then, restart the installation Connect to your TKP100 and when reaching Step 1.B, controller select "New installation" (detailled procedure on next page) In case you need to continue an already started installation… •...
Seite 16 Installation Step 1.C How to connect your coviva App to the TKP100 controller : Remove the back cover and scan Alternatively, you may also link your A great story begins your TKP100 unique QR code App to the controller by typing the Your coviva app and TKP100 are •...
Seite 17 Installation Step 1.D Declare the Referent User..and install the latest updates ! You will be asked, before pairing any device, to If an update of the TKP100’s software is available, enter you customer’s email. The declared email will it is highly recommended that you accept it and let receive the role of "Referent User"...
Seite 18 App main page to add a identify the device to add by can be used in your installation ! new Device to your installation pressing shortly the FCT button. and select "Other device". Note : List of compatible quicklink devices can be found on www.hager.com/coviva/compatibility...
Seite 19 System visualisation and installer code (factory: 1111) serial by clicking "OK". functions from the App. Note : Only one control panel can be paired to the TKP100. You will fi nd more detailled information on alarm installation and settings on : www.hager.com/coviva/alarm...
Seite 20 : Note : There is much more to discover from the coviva App! To get an overview of what’s in for you, connect to www.hager.com/coviva/app...
Seite 21 Installation Step 4 : Handover Time to deliver your work to your lucky customer ! The Handover procedure allows you to perform an optimal transfer of control of the system from you (as installer) to your customer, without having to duplicate, share or disclose logins or access codes, to maintain a maximum level of security and confi dentiality of the installation.
Seite 22 This is the recommended connection mode for the You may connect permanently the TKP100 to TKP100 due to its speed, security and reliability. customer’s internet access using the optional Hager • Connect the controller to the customer’s router TKH180 WLAN/Wifi End-User extension.
Seite 23 • Add or remove users • under specific authorization granted by the Referent User as follows : • Modify coviva App settings • Create or modify a covigram for your customer • Etc… ➥ For more information please refer to online documentation www.hager.com/coviva/documentation...
Seite 24 TKP100 Reset Modes Each of those 3 reset modes is triggered from the TKP100 controller itself and use a different reset sequence, described in detail on page 23. Network reset Users reset Factory reset Useful to … Useful to ... Useful to …...
Seite 25 TKP100 Controller reset modes For detailled description of use & effect of each reset modes please refer to "TKP100 Reset Modes" page 22. Network reset 2. When the unit 3. When successful, flashes in blue, a short series of fast release RESET blue flashes of the button shortly, then...
Seite 26 RGB Light Signaling A convenient way to be informed of the status of your home ! Red - Flashing Fixed Yellow - Flashing Green - Fixed* Blue - Flashing Critical Alert Error Technical alert Energy saving Updating such as Intrusion or Hardware or Software or installation warning mode active for your...
Seite 27 Quickstart End-User Guide...
Seite 28 1 Referent User receives email 2 Referent User is asked to fi nalize 2 Referent User is asked to fi nalize possible ! with link to activate his system. and validate his Hager portal account. (details on page 28) Control of the installation ➡...
Seite 29 Classic and Restricted* User first connection This is how the Classic Users and Restricted Users may connect to their installation Be defined by the Referent User ! This is done directly from Discover locally the TKP100 Log in using username & the coviva App in the Settings/Users/All users section.
Seite 30 Mobile App, and provides the same level functionnal access with exception of installation functions, with a layout compliant to larger displays. Accessing the WebApp directly (All users) Accessing the WebApp through your Hager portal The coviva controller can be remotely accessed with • login to Hager portal account a most browsers by entering the following URL : •...
Seite 31 Security Information – Conformity – Warranty Important Security Information Regulatory compliance : • The product shall be installed in compliance with • EN 60950-1 country of installation's applicable standards, • EN 55032 regulations, and electrical installation norms. • EN 55024 •...
Seite 32 Support & Maintenance Support contact • Please refer to www.hager.com/coviva/help for more information. • Please refer to www.hager.com/coviva/help for more information.
Seite 33: Technical Specifications
Extensions 2x USB ports 5V DC Warning : TKP100 Extensions are designed 250 mA max/port to receive Hager qualiﬁed extensions exclusively. Don’t use them to connect or charge other type of equipement. Dimensions 178,5 x 156 x 48,4 mm...
Seite 35 Instructions Pages 01-32 Welcome to the universe of coviva ! Pages 33-64 Benvenuti nel mondo coviva! Bienvenue dans l’univers coviva ! Seiten 65-96 Willkommen in der coviva Welt! Pagine 97-128 Documentation disponible en ligne : www.hager.com/coviva/documentation...
Seite 36 TKP100A Contenu de la boîte 1x TKP100 : contrôleur et cache arrière 1x plaque de fi xation murale 1x câble Ethernet LAN Avertissement : Pour alimenter le contrô- leur, n’utilisez que le bloc d’alimentation TKC110 fourni. Tout autre bloc d’alimenta- tion pourrait l'endommager.
Seite 37 Nous vous remercions d’avoir choisi ce contrôleur domotique haute performance, conçu pour que vous puissiez profiter facilement et en toute sécurité de votre installation connectée. Le contrôleur TKP100 coviva peut être associé à de nombreux produits de la gamme Hager afin de gérer et d’interconnecter vos applications Smart Home telles que : Sécurité...
Seite 38 • Un seul référent par installation (*) Disponible dans une version Référent après la Passation future Remarque : la description détaillée des actions autorisées ou non pour chaque profi l utilisateur est disponible en ligne à l'adresse suivante : www.hager.com/coviva/users...
Seite 39 Guide de démarrage rapide pour l’Installateur...
Seite 40 Vue d’ensemble du contrôleur TKP100 Le contrôleur TKP100 est conçu pour un accès facile et une utilisation intuitive ! Signalisation RGB Affiche les notifications concernant votre installation. Ports d’extension USB (x2) Pour installer des extensions en option comme le dongle WLAN/WiFi TKH180. Connecteur LAN Connecteur Ethernet RJ45 pour connecter le contrôleur TKP100 à...
Seite 41 Vue d'ensemble du contrôleur TKP100 Démontage/remontage du cache arrière 1 Faites glisser le cache arrière vers le bas par 2 Retirez-le en tirant dessus, ce qui laisse apparaître rapport à la partie principale du contrôleur TKP100. le port USB arrière ainsi que l’ID coviva et le QR-code du contrôleur.
Seite 42 Hager • Aller à la page web suivante : www.hager.com/coviva/registration ou scannez le code QR suivant : • Pour fi naliser l'activation de votre compte sur le portail Hager, cliquez sur le lien envoyé dans l'email de confi rmation reçu.
Seite 43 • Connectez-vous à l’App Store et téléchargez • Cliquez sur l’icône "Installateur" et connectez-vous l’application coviva gratuite. en utilisant vos identifi ants d'accès portail Hager. (N.B. : vous devez être connecté à Internet.) Confi guration requise : iOS version 7.1 ou supérieure Confi guration requise : Android version 4.1 ou supérieure...
Seite 44 Installation du contrôleur TKP100 Le contrôleur peut être installé à différents endroits au domicile de votre client. Installation sur Conseils pour l’installation une surface plane Le TKP100 est un équipement radio et doit être placé : • Il suffi t de placer •...
Seite 45 Vue d’ensemble de la procédure d'installation Pour installer et confi gurer le TKP100A, il suffi t de s’inscrire et de suivre quatre étapes simples Étape préliminaire Créez votre compte Installateur sur le portail Hager. Installez l’appli coviva et connectez-vous. ➡...
Seite 46 Étape d’installation 1.A Branchez le TKP100 et connectez-vous localement à l’unité au moyen du réseau WiFi (WLAN) : Connexion au TKP100 à l’aide d’un routeur local Connexion au TKP100 à l’aide de l’extension TKH180 WiFi/WLAN en option Routeur TKP100 • Connectez le contrôleur au routeur WiFi du client •...
Seite 47 Étape d’installation 1.B Créez une nouvelle installation Cliquez sur l'icône de login Puis redémarrez l'installation, Connectez-vous à votre contrôleur spécifi que "Installateur" et à l'étape 1.B, sélectionnez TKP100 "Nouvelle installation" (procédure détaillée à la page suivante) Pour reprendre une installation déjà commencée... •...
Seite 48 Étape d’installation 1.C Comment connecter votre appli coviva au contrôleur TKP100 : Retirez le cache arrière et scannez Alternativement, vous pouvez aussi Une belle aventure commence le QR-code unique de votre TKP100 associer votre appli au contrôleur Votre appli coviva et le TKP100 •...
Seite 49 Étape d’installation 1.D Déclarez l'Utilisateur Référent..et installez les dernières mises à jour ! Vous serez invité, avant l'appairage de produits, Si une mise à jour du logiciel du TKP100 est dis- à entrer l'e-mail de votre client. L'email renseigné ponible, il est fortement recommandé...
Seite 50 être utilisé dans à votre installation et sélectionnez bouton FCT. votre installation ! "Autre produit". Remarque : la liste des produits quicklink compatibles se trouve sur www.hager.com/coviva/compatibility...
Seite 51 (usine : 1111) fonctions alarme de l'appli. Remarque : Une seule centrale d'alarme peut être appairée à la fois au TKP100. Vous trouverez plus d’informations sur l’installation et le paramétrage de l’alarme sur : www.hager.com/coviva/alarm...
Seite 52 : Remarque : l’appli coviva dispose de nombreuses autres fonctions ! Pour en obtenir un aperçu, connectez-vous à www.hager.com/coviva/app...
Seite 53 Étape d’installation 4 : Passation Il est temps de remettre votre travail à votre client ! La procédure de Passation vous permet de transférer le contrôle du système de vous (en tant qu’installateur) à votre client, sans devoir dupliquer, partager ou divulguer les identifi ants de connexion ou codes d’accès, pour maintenir un niveau maximal de sécurité...
Seite 54 Vous pouvez brancher de facon permanente le il s’agit du mode de connexion recommandé pour TKP100 à l’accès Internet du client à l’aide de le TKP100. l’extension Hager TKH180 WLAN/Wifi disponible • Connectez le contrôleur au routeur du client avec en option. le câble LAN fourni.
Seite 55 • Sous condition d'autorisation spécifique accordée par l’Utilisateur Référent comme suit : • Ajouter ou supprimer des utilisateurs • Modifier les paramètres de l’appli coviva • Créer ou modifier un covigramme pour mon client • Etc. ➥ Pour plus d’informations, veuillez vous reporter à la documentation en ligne www.hager.com/coviva/documentation...
Seite 56 Modes de réinitialisation du TKP100 Chacun de ces 3 modes de réinitialisation est déclenché à partir du contrôleur TKP100 et est déclenché par séquence de réinitialisation spécifi que, décrite en détail à la page 55. Réinitialisation Réinitialisation Réinitialisation réseau utilisateurs usine Utile...
Seite 57 Modes de réinitialisation du contrôleur TKP100 Pour la description détaillée de l’utilisation et des effets de chaque mode de réinitialisation, veuillez consulter "Modes de réinitialisation du TKP100", page 54. Réinitialisation du réseau 2. Lorsque le témoin 3. Lorsque la clignote en bleu, réinitialisation est réussie, relâchez le bouton une courte série de...
Seite 58 Signalisation lumineuse RGB Un moyen pratique ce savoir ce qui se passe chez vous ! Rouge - Clignotant Fixe Jaune - Clignotant Vert - Fixe* Bleu - Clignotant Alerte critique Erreur Alerte technique Économies d’énergie Mise à jour Par exemple, intrusion Erreur matérielle ou ou avertissement Mode activé...
Seite 59 Guide de démarrage rapide pour l’utilisateur final...
Seite 60 (cf p.41). Hager tout en étant connecté à Internet. Remarque : Les étapes 1 à 4 sur cette page sont normalement effectuées une seule fois, excepté lorsque l’Utilisateur Référent change d’appareil ou désinstalle/réinstalle l’appli coviva. Dans ce cas, les étapes 3 et 4 doivent être effectuées à nouveau.
Seite 61 Première connexion d’un Utilisateur Classique ou Restreint* Cette procédure permet aux Utilisateurs Classiques et aux Utilisateurs Restreints de se connecter à leur installation Vous devez être défini par l’Utilisateur Référent ! Découvrez le contrôleur Connectez-vous à l’aide Cela se fait directement à partir de l'App via le menu : TKP100 (comme décrit à...
Seite 62 Accès à l’appli web via votre portail Hager Le contrôleur coviva est accessible à distance avec • Connectez-vous à votre compte sur le portail Hager la plupart des navigateurs en entrant l’URL suivante : • Rendez-vous dans la section "Contrôleur coviva"...
Seite 63 Informations de sécurité – Conformité – Garantie Informations de sécurité importantes Respect de la réglementation : • Le produit doit être installé conformément aux normes • EN 60950-1 applicables, aux règlements et aux normes d’installation • EN 55032 électrique du pays d’installation. •...
Seite 64: Support Technique
Support technique Contact pour l’assistance • Rendez-vous sur : www.hager.com/coviva/help pour plus d'informations. Support coviva en lien avec les produits et fonctions Quicklink : - Tél : 09 69 390 715 - Mail : assistance.technique@hager.fr Support coviva en lien avec les produits et fonctions Alarme : - Tél : 09 69 390 713...
Seite 65: Spécifi Cations Techniques
Avertissement : Les extensions TKP100 2x ports USB 5 V CC 250 mA max/port ne sont conçues que pour recevoir des extensions certiﬁées Hager. Ne les utilisez pas pour relier ou charger d’autres types d’équipement. Dimensions 178,5 x 156 x 48,4 mm Dimensions sans le cache arrière amovible.
Seite 67 Anweisungen Pages 01-32 Welcome to the universe of coviva ! Pages 33-64 Benvenuti nel mondo coviva! Bienvenue dans l’univers coviva ! Seiten 65-96 Willkommen in der coviva Welt! Pagine 97-128 Anleitung online verfügbar auf: www.hager.com/coviva/documentation...
Seite 68 TKP100A Packungsinhalt 1x TKP100: Controller und hintere 1x Wandmontageplatte 1x Ethernet LAN-Kabel Abdeckung Warnung: Zur Versorgung des Controllers nur das mit- gelieferte Netzteil TKC110 verwenden. Der Einsatz anderer oder ungeeigne- ter Netzteile kann den Controller beschädigen. 1x Kurzanleitung 1x TKC110: 230V AC / 5V DC Netzteil...
Seite 69 Wir danken Ihnen für den Kauf dieses Hochleistungs-Home Controllers, der für die einfache, sichere und unterbrechungsfreie Nutzung Ihres Smart Homes entwickelt wurde. Der TKP100 coviva Controller kann in Verbindung mit vielen Peripheriegeräten der Hager Serie und mehr genutzt werden, um Ihre Smart Home-Anwendungen zu bedienen und zu vernetzen, wie etwa:...
Seite 70: Benutzerrechte, Rollen Und Privilegien
Fernzugriff auf Anforderung, • Nur einer pro Anlage mit Genehmigung durch (*) In einer zukünftigen Ausgabe Referenzbenutzer verfügbar Hinweis: Eine ausführliche Beschreibung der zugelassenen oder nicht zugelassenen Funktionen für jedes Benutzerprofi l ist im Internet unter der folgenden Adresse verfügbar: www.hager.com/coviva/users...
Seite 71 Kurzanleitung für den Installateur...
Seite 72: Tkp100 Controller-Übersicht
TKP100 Controller-Übersicht Der TKP100 Controller wurde für leichten Zugriff und intuitive Bedienung entwickelt! RGB-Hauptsignalisierung Zur Anzeige von Benachrichtigungen der Anlage. USB-Erweiterungsbuchsen (x2) Zum Anschluss optionaler Erweiterungen wie einem WLAN/WiFi-Dongle TKH180. LAN-Anschluss RJ45 Ethernet-Anschluss zum Anschluss des TKP100 Controllers an das lokale Hausnetz (LAN).
Seite 73 TKP100 Controller-Übersicht Abbau/Montage der rückseitigen Abdeckung 1 Schieben Sie die rückseitige Abdeckung vom 2 Abnehmen durch Wegziehen vom Hauptteil Hauptteil des TKP100 Controllers nach unten. des Controllers, dabei werden der rückseitige USB-Erweiterungsanschluss sowie der Flash-Code des Controllers und die coviva ID freigelegt. coviva ID und QR code Die rückseitige Abdeckung kann wieder montiert werden, indem die genannten Schritte in umgekehrter...
Seite 74: Vorbereitende Registrierungsschritte
Hager Portal • Rufen Sie die folgende Webseite auf: www.hager.com/coviva/registration oder scannieren Sie den folgenden QR-Code ein: • Um die Aktivierung von Ihrem Konto auf dem Hager Portal zu vervollständigen, klicken Sie auf den Link in der E-Mail-Bestätigung geschickt wurde.
Seite 75 • Loggen Sie sich in Ihrem App Store ein und laden • Auf das Symbol "Installateur" klicken und mit Sie die kostenlose coviva App herunter. Ihrer Hager Portal Registrierung einloggen. (Hinweis: Sie müssen mit dem Internet verbunden sein.) Mindestanforderungen: iOS Version 7.1 oder höher Mindestanforderungen: Android Version 4.1 oder höher...
Seite 76 Installation des TKP100 Controllers Der Controller kann an einer beliebigen Stelle vom Haus des Kundes installiert werden Installation auf einer Allgemeine Installationstipps ebenen Fläche Der TKP100 ist ein Funk-Controller und sollte daher wie • Den Controller einfach folgt platziert werden: freistehend auf die •...
Seite 77: Übersicht Über Das Installationsverfahren
Übersicht über das Installationsverfahren Zum Installieren und Konfi gurieren des TKP100A einfach registrieren und vier einfache Schritte durchführen Vorbereitungsschritt Erstellen Sie Ihr Installateur-Konto auf Hager Portal. Die coviva App installieren und einloggen. ➡ ➥ Seite 72 ➡ ➡ Übergabe und Lieferung...
Seite 78 Installationsschritt 1.A Den TKP100 anschließen und über das lokale WiFi (WLAN) kontaktieren: Verbindung zum TKP100 über den lokalen Verbindung zum TKP100 über die optionale Router aufnehmen TKH180 WiFi/WLAN-Erweiterung aufnehmen Router TKP100 • Den Controller mit dem mitgelieferten LAN-Kabel • Alternativ kann mit dem optionalen TKH180 bequem an den WiFi-Router des Kunden anschließen.
Seite 79 Installationsschritt 1.B Erstellen einer neuen Installation Klicken Sie auf das Symbol Dann, die Installation erneut starten Verbindung zu Ihrem TKP100 "Installer login" und wenn Sie Schritt 1 B erreichet Controller herstellen haben, wählen Sie "Neu Installation" (detailliertes Verfahren auf der nächsten Seite) Falls Sie eine schon begonnene Installation fortsetzen müssen ...
Seite 80 Installationsschritt 1.C Verbindungsaufnahme von Ihrer coviva App zum TKP100 Controller: Die rückseitige Abdeckung Alternativ können Sie Ihre App mit Eine großartige Geschichte abnehmen und den QR code des beginnt dem Controller verbinden, indem TKP100 scannieren. Sie den Identifizierungscode (die Ihre coviva App und der TKP100 •...
Seite 81 Installationsschritt 1.D Geben Sie den Referent Benützer ein..und die neuesten Updates installieren. Sie werden aufgefordert, die E-Mail des Kunden ein- Wenn eine Software Update des TKP100 zur Verfügung zugeben, bevor der zuordnung eines Produkts. Die E-Mail steht, ist es empfehlenswert, diese, bevor des wird als "Referenzbenutzer"...
Seite 82 Gerät identi- und kann in Ihrer Anlage verwendet werden! ein neues Gerät zu Ihrer Anlage fi zieren, indem kurz die FCT-Taste hinzuzufügen, dann "Other device" gedrückt wird. (anderes Gerät) wählen. Hinweis: liste kompatibler quicklink Geräte im Internet unter www.hager.com/coviva/compatibility...
Seite 83 Installationsschritt 2.B: Einbinden eines Alarmsystems So können Sie ein sepio Hager Alarmsysteme leicht an Ihren TKP100 anbinden: "Piep"- Installations- modus Die Alarmanlage muss sich im Installationsmodus befi nden, sonst folgenden Code eingeben: Die blaue "+"-Taste auf Nach ein paar Sekunden...
Seite 84 Aktionen wie Szenen Navigation beliebig gruppiert werden. und Szenarios, erstellen Sie leicht eigene Aktionen und Benachrichtigungen: Hinweis: Es gibt viel zu entdecken in der coviva App! Um eine Überblick über Ihre Möglichkeiten zu erhalten, gehen Sie auf die Seite www.hager.com/coviva/app...
Seite 85 Installationsschritt 4: Übergabe Es ist Zeit, Ihrem glücklichen Kunden Ihre Arbeit zu liefern! Das Übergabe-Verfahren ermöglicht Ihnen eine optimale Übertragung der Kontrolle über das System von Ihnen (als Installateur) zu Ihrem Kunden, ohne Login-Daten oder Zugangscodes zu duplizieren, zu teilen oder zu offenbaren, um ein maximales Sicherheitsniveau und die Vertraulichkeit der Anlage zu erhalten.
Seite 86: Einrichtung Des Tkp100 Für Die Dauerhafte Verbindung
Kunden zuzuweisen, das den Internet-Zugang (IP) bereitstellt. LAN-Verbindung WiFi-Verbindung (in Kürze verfügbar) Aufgrund von Geschwindigkeit, Sicherheit und Sie können den TKP100 mit der optionalen Hager Zuverlässigkeit ist dies der empfohlene Verbindungs- TKH180 WLAN/Wifi Endbenutzer-Erweiterung modus für den TKP100. dauerhaft mit dem Internet-Zugang des Kunden •...
Seite 87: Fernwartung Und Ferndiagnose
• unter spezifischer Autorisierung, die vom Referenzbenutzer wie folgt erteilt wird: oder entfernen • Benutzer hinzufügen oder entfernen • Einstellungen der coviva App ändern • Ein Covigramm für Ihren Kunden erstellen oder ändern • Usw. ➥ Für weitere Information siehe die Online-Dokumentation www.hager.com/coviva/documentation...
Seite 88 Reset-Modi des TKP100 Jeder dieser 3 Reset-Modi wird vom TKP100 Controller selbst ausgelöst und verwendet eine andere Reset-Sequenz, die auf Seite 87 detailliert beschrieben sind. Netzwerk- Benutzer- Reset auf die Reset Reset Werkeinstellungen Nützlich ... Nützlich ... Nützlich ... für den Fall, dass der WiFi- •...
Seite 89 Reset-Modi des TKP100 Controllers Für eine detaillierte Beschreibung von Nutzen und Wirkung aller Reset-Modi siehe "Reset-Modi des TKP100" auf Seite 86. Netzwerk-Reset 2. Wenn das Gerät 3. Wenn erfolgreich, blau blinkt, die bestätigt eine kurze RESET-Taste kurz Serie schnellen, loslassen, dann blauen Blinkens der 1.
Seite 90 RGB-Farbsignale Eine praktische Auskunft über den Zustand Ihres Zuhauses! Rot - Blinkend Dauerlicht Gelb - Blinkend Grün - Dauerlicht* Blau - Blinkend Kritische Warnung Fehler Technische Warnung Energiespar-Modus Aktualisierung wie Einbruch oder Hardware- oder oder Anlagenwarnung, in Ihrer Anlage aktiv Software-Update läuft Feuer Software-Fehler...
Seite 91 Kurzanleitung für den Endbenutzer...
Seite 92: Erste Verbindung Durch Referenzbenutzer
1 Der Referenzbenutzer empfängt 2 Der Referenzbenutzer wird aufgefor- 2 Der Referenzbenutzer wird aufgefor- tion angeklickt die E-Mail mit dem Link zum dert, sein Konto auf dem Hager Portal wird! Aktivieren seines Systems. zu fi nalisieren und zu validieren. (Einzelheiten, siehe...
Seite 93 Erste Verbindung durch normalen und eingeschränkten* Benutzer So können sich normale und eingeschränkte Benutzer mit ihrer Anlage verbinden Sich durch den Referenzbenutzer eintragen lassen! Den TKP100 Controller Einloggen mit dem Dies wird direkt aus der App über Settings/Users/All users lokal auffinden (wie beschrieben Benutzernamen und dem durchgeführt.
Seite 94 Direkter Aufruf der WebApp (Alle Benutzer) Aufruf der WebApp über Ihren Hager Portal Der coviva Controller ermöglicht den Fernzugriff mit • Einloggen mit ihrem Konto auf dem Hager Portal. den meisten Browsern, indem der folgende URL • Aufrufen des Abschnitts "coviva Controller"...
Seite 95 Sicherheitshinweis – Konformität – Garantie Wichtiger Sicherheitshinweis Einhaltung von Vorschriften: • Das Produkt muss unter Einhaltung der im Land • EN 60950-1 geltenden Normen, gesetzlichen Bestimmungen • EN 55032 und Vorschriften für Elektroanlagen installiert • EN 55024 werden. • EN 300220-1 •...
Seite 96: Support Und Wartung
Support und Wartung Support-Vertrag • Beziehen Sie sich bitte auf die Website www.hager.com/coviva/help für weitere Informationen. • Beziehen Sie sich bitte auf die Website www.hager.com/coviva/help für weitere Informationen.
Seite 97: Technische Daten
Erweiterungen Warnung: Die TKP100 Erweiterungsbuchsen 2x USB-Port, 5 V DC 250 mA max./Port wurden ausschließlich für den Anschluss qualiﬁzierter Hager Erweiterungen entwickelt. Verwenden Sie sie nicht zum Anschluss oder zum Laden anderer Geräte Abmessungen 178,5 x 156 x 48,4 mm Abmessungen ohne die abnehmbare rückseitige Abdeckung...
Seite 99 Istruzioni Pages 01-32 Welcome to the universe of coviva ! Pages 33-64 Benvenuti nel mondo coviva! Bienvenue dans l’univers coviva ! Seiten 65-96 Willkommen in der coviva Welt! Pagine 97-128 Documentazione disponibile su: www.hager.com/coviva/documentation...
Seite 100 TKP100A Contenuto della confezione 1 controller TKP100 con coperchio 1 piastra per il montaggio alla parete 1 cavo Ethernet LAN posteriore Avvertenza: Utilizzare esclusivamente l'alimentatore TKC110 fornito per alimentare il controller. L'uso di un alimentatore diverso o inappropriato potrebbe danneggiare il controller.
Seite 101 Grazie per avere scelto questo controller domestico ad alte prestazioni, progettato per offrire un'esperienza facile, sicura e uniforme a qualsiasi Smart Home. Il controller coviva TKP100 può essere utilizzato insieme a molte periferiche della gamma Hager e altre ancora per azionare e collegare applicazioni Smart Home quali: Sicurezza...
Seite 102 • Un solo utente di riferimento (*) Funzionalità attualmente non riferimento dopo la consegna per installazione disponibile Nota : Una descrizione dettagliata delle azioni consentite per ogni profi lo utente è disponibile nella documentazione online su: www.hager.com/coviva/users...
Seite 103 Guida di AVVIO RAPIDO per l'installatore...
Seite 104 Panoramica del controller TKP100 Il controller TKP100 è stato progettato per un facile accesso e un uso intuitivo! Segnalazione a LED RGB principale Utilizzata per visualizzare notifiche sull'installazione. Slot di estensione USB (2) Consente di installare estensioni opzionali, come ad esempio la chiavetta WLAN/WiFi TKH180.
Seite 105 Descrizione del controller TKP100 Smontaggio/rimontaggio del coperchio posteriore del controller 1 Fate scorrere il coperchio posteriore verso il basso 2 Rimuovete il coperchio staccandolo dal corpo rispetto al corpo principale del controller TKP100. principale del controller, lasciando visibili lo slot di estensione USB posteriore, il codice QR del controller e l'ID coviva.
Seite 106 Creazione di un account installatore sul portale Hager • Andate alla seguente pagina web: www.hager.com/coviva/registration o scansionate con il vostro dispositivo mobile il seguente codice QR: • Per concludere l’attivazione del vostro account sul portale Hager, cliccate sul link che troverete nell’e-mail di conferma.
Seite 107 Accesso all'app coviva come installatore • Accedete all’App store e scaricate l'app • Cliccate sull'icona Installatore e accedete coviva (gratuita). utilizzando i dati di registrazione sul portale Hager. (N.B.: è necessario essere connessi a Internet) Requisiti minimi: iOS versione 7.1 o superiore Requisiti minimi: Android versione 4.1 o superiore...
Seite 108 Installazione del controller TKP100 Il controller può essere installato in diverse posizioni nella casa dell’utente Installazione su di una Consigli per l'installazione superfi cie orizzontale TKP100 è una apparecchiatura radio e deve pertanto • È suffi ciente posizionare essere posizionato: il controller senza alcun •...
Seite 109: Procedura Di Installazione
Procedura di installazione Per installare e confi gurare il controller TKP100A è suffi ciente registrarsi ed eseguire quattro semplici passaggi Passaggio preliminare Create un account installatore sul portale Hager. Installate l'app coviva ed eseguite l'accesso. ➡ ➥ Pagina 104 ➡...
Seite 110 Passo di installazione 1.A Collegate alla rete elettrica il controller TKP100 e connettetevi localmente tramite rete WiFi (WLAN): Connessione al TKP100 utilizzando un router Connessione al TKP100 utilizzando l'estensione locale opzionale WiFi/WLAN TKH180 Router TKP100 • Collegate il controller al router WiFi del cliente •...
Seite 111 Passo di installazione 1.B Creazione una nuova installazione Cliccate sull’icona "login instal- Poi, riavvia l’installazione e Connettetevi al controller latore" quando arriva allo Step 1.B, TKP100 seleziona "Nuova installazione" (la procedura dettagliata è riportata nella pagina seguente) Per continuare un'installazione già iniziata... •...
Seite 112 Passo di installazione 1.C Connessione dell'app coviva al controller TKP100: Rimuovete il coperchio posteriore In alternativa, è possibile connet- Inizia una grande storia! e scansionate il codice QR del tere l'app al controller digitando il Adesso l'app coviva e il controller controller codice di identificazione chiamato TKP100 possono comunicare...
Seite 113 Passo di installazione 1.D Dichiarate l’utente di riferimento… …ed installate gli ultimi aggiornamenti. Vi verrà richiesto, prima di abbinare qualsiasi prodotto, Se è disponibile un aggiornamento del fi rmware di inserire l’-mail dell’utente. L’indirizzo inserito sarà del TKP100, è vivamente consigliato accettarlo e identifi cato come "utente principale"...
Seite 114 CFG (per dispositivi Il prodotto è adesso abbinato "Altro prodotto". quicklink di ingresso) o FCT (per e può essere utilizzato dal dispositivi quicklink di uscita) sistema! Nota : L'elenco dei dispositivi quicklink compatibili è disponibile all'indirizzo www.hager.com/coviva/compatibility...
Seite 115 Passo di installazione 2.B: abbinamento di un sistema di allarme È possibile abbinare facilmente un sistema di allarme Hager sicurezza sepio al controller TKP100: "bip", modo installa- zione La centrale deve trovarsi in modo installazione; per portare la centrale in modo...
Seite 116 Nota : c'è molto altro da scoprire sull'app coviva! Utilizzate la "modalità demo", accessibile dalla pagina di accesso dell'app, per ottenere una panoramica delle funzioni disponibili, o collegatevi a www.hager.com/coviva/app...
Seite 117 Passo di installazione 4: trasferimento È arrivata l'ora di consegnare il lavoro al cliente! La procedura di trasferimento consente di passare il controllo del sistema dall'installatore al cliente, senza dover duplicare, condividere o divulgare credenziali o codici di accesso, così da mantenere il massimo livello di sicurezza e riservatezza dell'installazione.
Seite 118 Impostazione della connessione permanente del controller TKP100 Selezione della modalità di connessione del controller TKP100 alla rete locale per l'uso normale Una volta completata l'installazione, è necessario assegnare la connettività permanente alla rete locale del cliente, che fornirà l'accesso a Internet (IP). Connessione LAN Connessione WiFi (attualmente non disponibile)
Seite 119 Diagnostica e manutenzione remota Accesso remoto al sistema per una facile manutenzione! Il controller TKP100 è accessibile da remoto da parte dell'installatore per eseguire verifiche, modificare i parametri ed il profilo di installazione, verificare la memoria eventi, ecc., senza doversi recare presso il cliente. Autorizzazione e accesso Cosa è...
Seite 120 Reset del controller TKP100 Esistono 3 diversi modi di reset, attivabili direttamente sul controller TKP100 stesso, per avviare i quali sono necessarie operazioni diverse, descritte in dettaglio a pagina 119. Reset rete Reset utente Reset di fabbrica Utilità: Utilità: Utilità: in caso di perdita del codice •...
Seite 121 Modi di reset del controller TKP100 Per una descrizione dettagliata sull'utilizzo e l'effetto di ciascun modo di reset fate riferimento a "Reset del controller TKP100" a pagina 118. Reset rete 2. Quando la spia lam- 3. Se l'operazione ha peggia in blu, rilasciate esito positivo, una breve brevemente il pulsante serie di lampeggiamenti...
Seite 122 Segnalazione a LED RGB Un modo pratico per essere informati sullo stato della propria casa! Rosso Giallo Verde Luce lampeggiante Luce fi ssa Luce lampeggiante Luce fi ssa* Luce lampeggiante Allarme critico Errore Allarme tecnico Risparmio energetico Aggiornamento Es.: intrusione o Errore hardware o o anomalia su un pro- Modalità...
Seite 123 Guida di avvio rapido per l'utente finale...
Seite 124 (vedere p.105). Hager e mentre è connesso a Internet. Nota : i passi da 1 a 4 descritti in questa pagina vengono normalmente eseguiti una sola volta, tranne nel caso in cui l'utente di...
Seite 125 Prima connessione di un utente classico o ristretto* Questa procedura consente agli utenti classici e a quelli ristretti di connettersi all’installazione Per prima cosa tali utenti devono essere definiti Rilevate localmente il Eseguite l'accesso dall'utente di riferimento. È possibile fare ciò direttamente controller TKP100 (come utilizzando il nome utente e dalla app, nella sezione Impostazioni/Utenti/Tutti gli utenti.
Seite 126 • Cliccate sull'icona come mostrato in basso: ...dove XXXXXX è l’ID coviva del vostro controller. Fate riferimento a pag. 110 per trovarlo. Nota : questa modalità di accesso è disponibile solo all'utente di riferimento del sistema. Dal portale Hager è possibile accedere ad altri utili servizi.
Seite 127 Informazioni di sicurezza – Conformità – Garanzia Informazioni di sicurezza Conformità alle normative: importanti • EN 60950-1 • EN 55032 • Il prodotto deve essere installato conformemente • EN 55024 alle normative, ai regolamenti e alle norme in • EN 300220-1 materia di impianti elettrici applicabili del paese •...
Seite 128: Assistenza E Manutenzione
Assistenza e manutenzione Contatti per l'assistenza • Servizio tecnico: - Telefono: 051.6714450 - e-mail: servizio.tecnico@atral.it - Chat: raggiungibile dal sito http://www.hager-sicurezza.it cliccando sul pulsante: • Fate riferimento a www.hager.com/coviva/help...
Seite 129: Caratteristiche Tecniche
2 porte USB 5 Vcc Avvertenza: le estensioni TKP100 sono pro- 250 mA max/porta gettate esclusivamente per ospitare estensioni hager qualificate. Non utilizzarle per collegare o caricare altri tipi di apparecchiatura Dimensioni 178,5 x 156 x 48,4 mm Dimensioni senza il coperchio posteriore...
Seite 131 TKP100 Controller reset modes For detailled description of use & effect of each reset modes please refer to "TKP100 Reset Modes" page 22. Network reset 2. When the unit 3. When successful, a short series of fast flashes in blue, release RESET blue flashes of the button shortly, then...
Seite 132 Hager SAS www.hagergroup.net 132 Boulevard d’Europe BP78 F-67212 OBERNAI CEDEX 6LE001568A...
