Familie:
Eingabe
Typ:
Binäreingang 4-fach, UP
Umgebung
Taster
Schalter
Sensor-Kontakt
(z.B. von
Schaltuhr,
Temp.-fühler,
Alarmkontakt,
Zustands-
meldung, usw.)
Funktionseigenschaften
Applikation für Binäreingang 4-fach, UP, TX304. Die Software
bietet unterschiedliche Funktionsmöglichkeiten für die
Auswertung und Verarbeitung von Eingangssignalen, die von
Tastern, Schaltern oder technischen Meldekontakten erzeugt
werden. Je nach Softwareeinstellung werden, als Reaktion auf
die Spannungssignale an den Eingängen, unterschiedliche
Bustelegramme erzeugt:
− Schalten EIN/AUS
− Dimmen EIN/AUS und HELLER/DUNKLER
− Jalousie AUF/AB und LAMELLE
− Heizung EIN/AUS und SOLLWERT-Einstellung durch Anwahl
des Reglerprogramms
− Zeitschalterbetrieb
− Zwangssteuerung
− Einbinden in eine Szenensteuerung
− Alarmfunktion durch Melden von Alarmzuständen

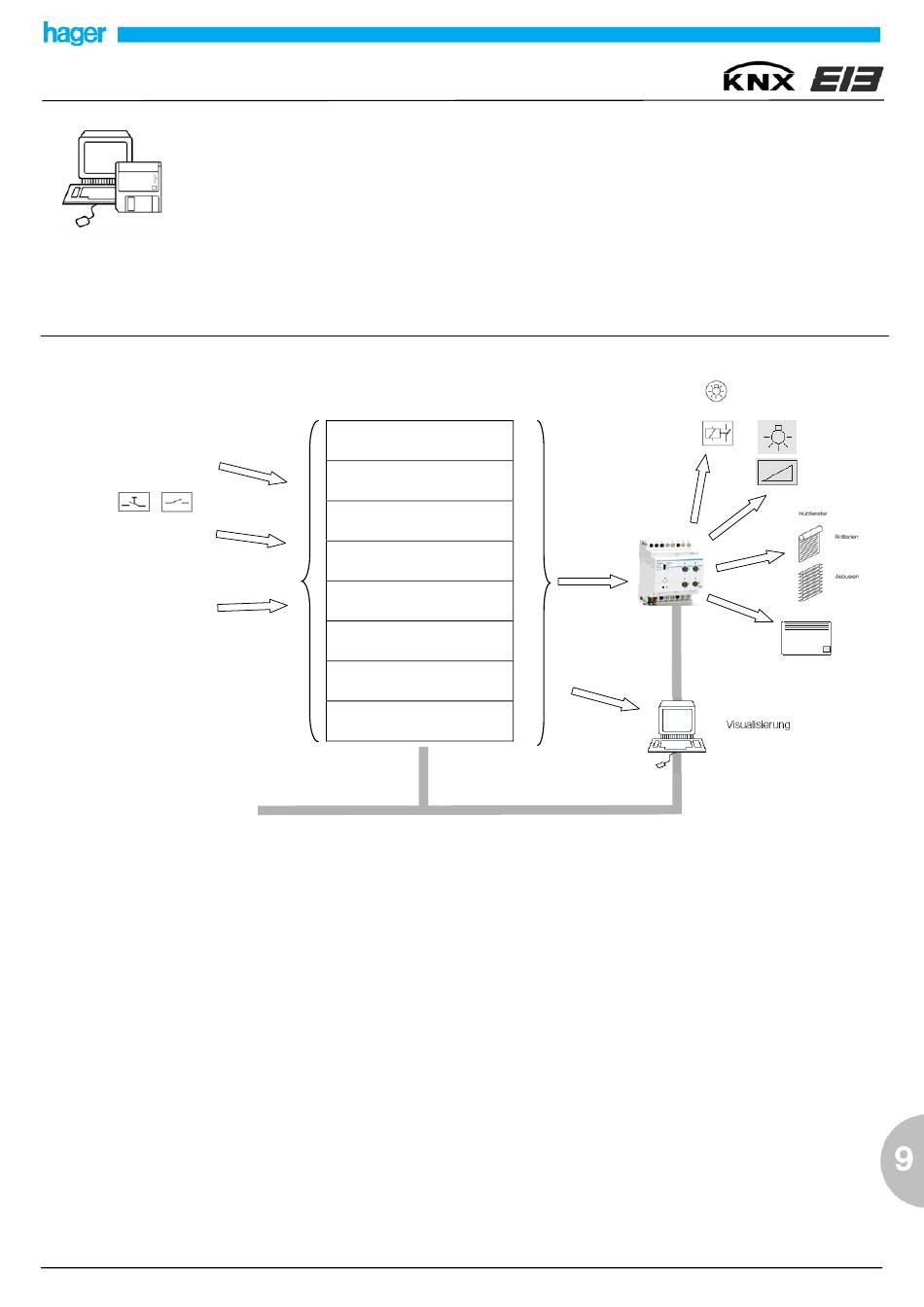

tebis
Applikationssoftware
TL304A
für Binäreingang 4-fach, UP, TX304
TL304A
EIN/AUS
Dimmen
(Ein/Aus, Dimmen)
Jalousie
(Auf/Ab, Lamelle)
Heizung
(Ein/Aus, Sollwert)
Zeitschalter
Zwangssteuerung
Szenensteuerung
Alarm
Bus (Kommunikationsnetzwerk)
Technische Änderungen vorbehalten
9.115
Werbung
Verwandte Anleitungen für hager tebis TX304
Inhaltszusammenfassung für hager tebis TX304
- Seite 1 tebis Applikationssoftware TL304A für Binäreingang 4-fach, UP, TX304 Familie: Eingabe Typ: Binäreingang 4-fach, UP Umgebung TL304A EIN/AUS Taster Dimmen (Ein/Aus, Dimmen) Jalousie (Auf/Ab, Lamelle) Schalter Heizung (Ein/Aus, Sollwert) Zeitschalter Sensor-Kontakt (z.B. von Zwangssteuerung Schaltuhr, Temp.-fühler, Szenensteuerung Alarmkontakt, Zustands- Alarm meldung, usw.) Bus (Kommunikationsnetzwerk) Funktionseigenschaften Applikation für Binäreingang 4-fach, UP, TX304.
- Seite 2 Applikationssoftware TL304A Anschlussschema Programmiertaste für physikalische Adresse Programmier-LED Vergabe der physikalischen Adresse In den Modus zur Vergabe der physikalischen Adresse gelangt man durch Betätigen der Programmiertaste. Das Produkt bleibt in diesem Modus bis die physikalische Adresse vergeben wurde oder die Taste erneut gedrückt wird. Der Programmiermodus wird signalisiert durch Leuchten der Programmier-LED.
- Seite 3 Applikationssoftware TL304A Funktionsweise Die Funktionsweise des Gerätes kann durch unterschiedliche verändert sich auch die Bezeichnung und die Sichtbarkeit der Parametereinstellungen verändert werden. Die Einstellung der Kommunikationsobjekte in der ETS Software. Das folgende Bild gewünschten Funktionalität erfolgt für jeden Eingangskanal zeigt alle Einstellmöglichkeiten für die Funktionen eines individuell.
- Seite 4 Applikationssoftware TL304A Fortsetzung Alarm 1 aktive Flanke Alarm 1 - steigende Flanke (Schließer)* - fallende Flanke (Öffner) zyklisch senden Alarm 2 aktive Flanke Alarm 2 - steigende Flanke (Schließer)* - fallende Flanke (Öffner) zyklisch senden Sollwertauswahl Sollwertauswahl Heizungs- - Komfort / Eco * sollwert - Komfort - Eco...
- Seite 5 Applikationssoftware TL304A 2. Kanalfunktion "Taster" Parameter: → aktive Flanke Die Umschaltung des Objektwertes erfolgt jeweils, wenn eine Spannungsflanke am Eingang erkannt wird. Mögliche Werte: steigende Flanke (Schließer) fallende Flanke (Öffner) Voreinstellung: steigende Flanke (Schließer) Objekte: Zustand - Objekt 0 / Objekt 6 / Objekt 12 / Objekt 18 Ein / Aus - Objekt 1 / Objekt 7 / Objekt 13 / Objekt 19 Über die Zustandsobjekte kann der Wert vorgegeben werden, Über die Ein / Aus - Objekte werden bei aktiven Schaltflanken...
- Seite 6 Applikationssoftware TL304A 3. Kanalfunktion "Ein / Aus" Parameter: → Flankenauswertung → aktive Flanke Es kann eingestellt werden, welches Telegramm bei einer Hier erfolgt die Festlegung, welche Spannungsflanke als aktive Spannungsflanke am Eingang gesendet werden soll. Flanke erkannt wird. Mögliche Werte: Mögliche Werte: steigende Flanke (Schließer) Aus -...
- Seite 7 Applikationssoftware TL304A 4. Kanalfunktion "1 Tasten dimmen" Parameter: keine Objekte: Zustand - Objekt 0 / Objekt 6 / Objekt 12 / Objekt 18 Dimmen - Objekt 4 / Objekt 10 / Objekt 16 / Objekt 22 Über das Zustandsobjekt kann der Wert vorgegeben werden, Bei einem langen Tastendruck am entsprechenden Eingang der beim nächsten kurzen Tastendruck am zugehörigen wird ein Dimmtelegramm über den Bus an einen Dimmaktor...
- Seite 8 Applikationssoftware TL304A 5. Kanalfunktion "2 Tasten dimmen" Parameter: → Dimmrichtung Für den betreffenden Eingang kann über diesen Parameter die Dimmrichtung eingestellt werden. Mögliche Werte: hochdimmen abdimmen Voreinstellung: hochdimmen Objekte: Zustand - Objekt 0 / Objekt 6 / Objekt 12 / Objekt 18 Dimmen - Objekt 4 / Objekt 10 / Objekt 16 / Objekt 22 Das Zustandsobjekt erlaubt die Rückmeldung des aktuellen Bei einem langen Tastendruck wird ein Dimmtelegramm...
- Seite 9 Applikationssoftware TL304A 6. Kanalfunktion "Zeitschalterbetrieb" Parameter: keine Objekte: Zustand - Objekt 0 / Objekt 6 / Objekt 12 / Objekt 18 Zeitschalterbetrieb - Objekt 1 / Objekt 7 / Objekt 13 / Objekt 19 Das Zustandsobjekt erlaubt die Rückmeldung des aktuellen Die Objekte "Zeitschalterbetrieb"...
- Seite 10 Applikationssoftware TL304A 7. Kanalfunktion "Zwangssteuerung" Parameter: → Zwangsauswahl → aktive Flanke Bei einer Schaltflanke am Eingang werden Telegramme für Hier erfolgt die Festlegung, welche Spannungsflanke, je nach eine Zwangssteuerung z.B. an einen Schaltaktor gesendet. Art des angeschlossenen Sensorkontaktes, als aktive Flanke erkannt wird.
- Seite 11 Applikationssoftware TL304A 8. Kanalfunktion "1 Tasten Jalousie / Rollladen" Parameter: keine Objekte: Zustand - Objekt 0 / Objekt 6 / Objekt 12 / Objekt 18 An die Zustandsobjekte kann ein angesteuerter Jalousie- oder Rollladenaktor (z.B. TX 224) seine aktuelle Bewegungs- richtung zurückmelden.
- Seite 12 Applikationssoftware TL304A 9. Kanalfunktion "2 Tasten Jalousie / Rollladen" Parameter: → Fahrtrichtung Für den betreffenden Eingang kann die gewünschte Fahrtrichtung eingestellt werden: Mögliche Werte: Voreinstellung: Objekte: Lamellen - Objekt 1 / Objekt 7 / Objekt 13 / Objekt 19 Auf / Ab - Objekt 2 / Objekt 8 / Objekt 14 / Objekt 20 Über die Lamellen-Objekte werden bei jedem kurzen Ein langer Tastendruck am jeweils zugeordneten Tastendruck (siehe Allgemeine Parameter) am betreffenden...
- Seite 13 Applikationssoftware TL304A 10. Kanalfunktionen "Alarm 1" und "Alarm 2" Parameter: → aktive Flanke Hier erfolgt die Festlegung, welche Spannungsflanke als aktive Flanke erkannt wird. Mögliche Werte: steigende Flanke (Schließer) fallende Flanke (Öffner) Voreinstellung: steigende Flanke (Schließer) → zyklisch senden siehe Allgemeine Parameter Objekte: Alarm X - Objekt 1 / Objekt 7 / Objekt 13 / Objekt 19 Über die Alarm - Objekte werden bei jeder Schaltflanke am...
- Seite 14 Applikationssoftware TL304A 11. Kanalfunktionen "Sollwertauswahl" Parameter: → Sollwertauswahl Hier erfolgt die Festlegung, welcher HLK (Heizung/Lüftung/Klima) Befehl bei einer Spannungsflanke am Eingang über das Ausgabeobjekt gesendet werden soll. Mögliche Werte: Komfort / Eco: bei steigender Flanke: Komfort, bei fallender Flanke: Eco Komfort: bei steigender Flanke: Komfort Eco:...
- Seite 15 Applikationssoftware TL304A 12. Kanalfunktionen "Heizung Ein / Aus" Parameter: keine Objekte: Ein / Aus - Objekt 1 / Objekt 7 / Objekt 13 / Objekt 19 Bei einer fallenden Flanke am Eingang wird ein EIN- Telegramm, bei einer steigenden Flanke ein AUS-Telegramm z.B.
- Seite 16 Applikationssoftware TL304A 13. Kanalfunktion "Szene" Parameter: → Szenenummer Bei einem Signal am Eingang wird die eingestellte Szenenummer gesendet Mögliche Werte: Szene 1..8 Voreinstellung: Szene 1 Objekte: Szene - Objekt 5 / Objekt 11 / Objekt 17 / Objekt 23 Je nach Eingangssignal am betreffenden Eingang wird für die im Parameter eingestellte Szenenummer bei einem kurzen Tastendruck ein Aktivierungstelegramm und bei einem langen Tastendruck ein Einlerntelegramm auf den Bus gesendet.
- Seite 17 Applikationssoftware TL304A Allgemeine Parameter → Entprellzeit → zyklisch senden Damit Eingangssignale als stabile Signale weiter verarbeitet Für die Kanalfunktionen "Ein/Aus", "Alarm 1" und "Alarm 2" werden, müssen sie während der hier eingestellten besteht über diesen Parameter die Möglichkeit, den jeweils Zeitspanne kontinuierlich an den Eingangskontakten aktuellen Objektwert in den eingestellten Zeitabständen, ohne anstehen.
