Sinclair SDV6 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für SDV6:

Werbung

Quicklinks

Diese Anleitung herunterladen

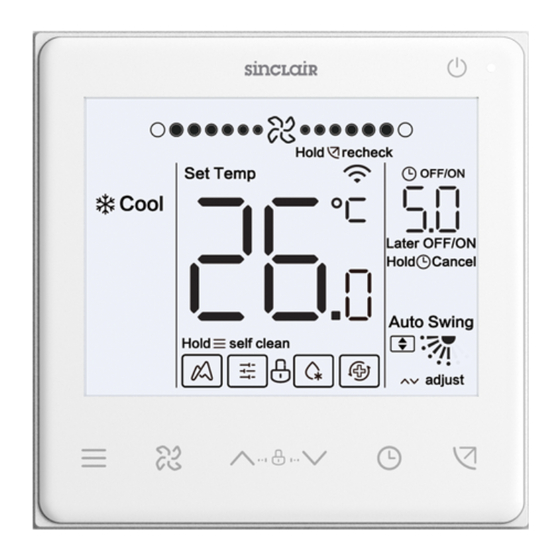

BEDIENUNGSANLEITUNG
SWC-61
K O M M E R Z I E L L E K L I M A A N L A G E N S D V 6

Werbung

loading

Verwandte Anleitungen für Sinclair SDV6

Inhaltszusammenfassung für Sinclair SDV6

  • Seite 1 BEDIENUNGSANLEITUNG SWC-61 K O M M E R Z I E L L E K L I M A A N L A G E N S D V 6...
  • Seite 2 • Das vorliegende Benutzerhandbuch enthält detaillierte Hinweise, die während der Verwendung des Produktes befolgt werden sollen. • Lesen Sie bitte das Benutzerhandbuch vor der Verwendung des Wandcontrollers sorgfältig durch, um den Controller richtig bedienen zu können. • Bewahren Sie das Benutzerhandbuch anschließend gut auf, um später bei Bedarf Informationen nachschlagen zu können.
  • Seite 3 5 BETRIEBSANWEISUNGEN ........ 16 5.1 Beschreibung der Bedientafel ..........16 5.2 Beschreibung der Icons im Display ........17 5.3 Betriebsvorgänge ............... 18 5.4 Betriebsmodikonflikt anzeigen ..........30 5.5 Projekt konfigurieren und in Betrieb nehmen ...... 30...
  • Seite 4 1 ALLGEMEINE SICHERHEITSHINWEISE 1.1 Über die Dokumentation • Das Original-Dokument ist in Englisch verfasst. Alle anderen Sprachen sind Übersetzungen. • Die in diesem Dokument beschriebenen Sicherheitsmaßnahmen betreffen sehr wichtige Themen. Befolgen Sie diese sorgfältig. • Alle in der Installationsanleitung beschriebenen Tätigkeiten müssen von einem autorisierten Installationstechniker durchgeführt werden.
  • Seite 5 WARNUNG Bezieht sich auf Situationen, die zu Tod oder schweren Verletzungen führen können. HINWEIS Bezieht sich auf Situationen, die zu leichten oder mittel- schweren Verletzungen führen können. ANMERKUNG Bezieht sich auf Situationen, die Schäden an Einrichtungs- gegenständen oder Vermögen verursachen können. INFORMATION Bezieht sich auf nützliche Tipps und zusätzliche Informationen.
  • Seite 6 1.2 Für den Benutzer • Wenn Sie sich nicht sicher sind, wie Sie das Gerät bedienen sollen, holen Sie sich Rat vom Installationstechniker. • Personen (inkl. Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, das Gerät sicher zu bedienen, müssen bei der Bedienung beaufsichtigt werden bzw.
  • Seite 7 • Die Geräte sind mit dem folgenden Symbol gekennzeichnet: Dies bedeutet, dass ausrangierte elektrische und elektronische Produkte nicht mit unsortiertem Hausmüll vermischt werden dürfen. Versuchen Sie nicht, das System selbst zu demontieren: Die Demontage des Systems und der Umgang mit Kältemittel, Öl und anderen Teilen müssen von einem autorisierten Installationstechniker durchgeführt werden, und das Verfahren muss der geltenden Gesetzgebung entsprechen.
  • Seite 8 2 GRUNDLEGENDE PARAMETER Parameter Beschreibung Nennspannung 18 V DC RVVP – 0,75 mm × 2 Leiterquerschnitt -5 bis 43 °C Betriebsbedingungen ≤ 90% RH Luftfeuchtigkeit 3 LISTE DER ZUBEHÖRTEILE Pos. Bezeichnung Stk. Wandcontroller M4×25 Philips Kreuzschlitzschraube Installations- und Gebrauchsanleitung Abstandssäule aus Kunststoff Rückteil des Wandcontrollers ST4X20 Halbrundschraube Dübel...
  • Seite 9 4 INSTALLATION 4.1 Installationsanweisungen • Lesen Sie den Abschnitt „Installation“ in dieser Anleitung, um die richtige Installation sicherzustellen. • Dieser Abschnitt enthält wichtige Sicherheitshinweise, die befolgt werden müssen. HINWEIS • Fordern Sie den örtlichen Händler oder den Kundendienst dazu auf, einen qualifizierten Techniker mit der Installation zu beauftragen.
  • Seite 10 • Installieren Sie den Wandcontroller nicht in korrosions- fördernden, entflammbaren oder explosiven Umgebungen oder an Orten mit Ölnebel (z. B. Küche). • Installieren Sie den Wandcontroller nicht an Orten, die Feuchtigkeit oder direktem Sonnenlicht ausgesetzt sind. • Installieren Sie den Wandcontroller nicht unter Spannung. •...
  • Seite 11 4.2 Vorgehensweise bei der Installation 4.2.1 Anforderungen an Verkabelung ◼ 1:n und 2:n Verbindung Inneneinheit 16 Inneneinheit 1 Inneneinheit 2 Inneneinheit 3–15 Abgeschirmtes Kabel verwenden, die Abschirmung muss geerdet werden. Abgeschirmtes Kabel verwenden, die Abschirmung muss geerdet werden. Die Inneneinheiten können mit einem Controller (1:n Verbindung) oder zwei Controllern (2:n Verbindung) gesteuert werden.
  • Seite 12 ◼ 1:1 Verbindung • Kann zu bidirektionaler Kommunikation zwischen Wandcontroller und Inneneinheit genutzt werden • Bei der 1:1 Verbindung steuert ein Wandcontroller eine Inneneinheit. Die am Wandcontroller angezeigten Parameter werden in Echtzeit anhand der Parameteränderungen der Inneneinheit aktualisiert. • Die max. zulässige Kabellänge im System beträgt 200 m. •...
  • Seite 13 ◼ 2:1 Verbindung • Kann zu bidirektionaler Kommunikation zwischen Wandcontroller und Inneneinheit genutzt werden. • Bei der 2:1 Verbindung steuern zwei Wandcontroller eine Innenein- heit. Die am Wandcontroller angezeigten Parameter werden in Echt- zeit anhand der Parameteränderungen der Inneneinheit aktualisiert. •...
  • Seite 14 4.2.2 Rückteil des Wandcontrollers installieren Schraubenlöcher, Schraubenlöcher, wenn der Control- wenn der Control- ler in 86er Installa- ler an der Wand tionsdose einge- installiert wird. 3 Stk. ST4×20 baut wird; 2 Stk. M4×25 Philips Halbrundschrau- ben und Dübel Kreuzschlitz- schrauben verwenden.
  • Seite 15 ◼ Wandinstallation: Das Kabel kann in der Wand oder an der Wandoberfläche geführt werden. Das an der Wandoberfläche verlegte Kabel kann von vier Seiten angeschlossen werden. Ausschnitt zur Führung des Kabels von oben, unten, links oder rechts Kabelzuführung von oben, unten, links oder rechts 4.2.3 Kabel durchziehen Ziehen Sie das abgeschirmte 2-Adern-Kabel durch das Loch im Rückteil des Wandcontrollers.
  • Seite 16 ANMERKUNG • Führen Sie keine Elektroinstallationsarbeiten an Teilen unter Spannung. • Ziehen Sie die Flachkopfschrauben nicht zu fest, um das Rückteil des Wandcontrollers nicht zu verformen. Sonst wird der bündige und folglich sichere Einbau erschwert oder unmöglich gemacht.
  • Seite 17 Sorgen Sie dafür, dass kein Wasser in den Wandcontroller eindringen kann. Dichten Sie das Loch für Kabel mit Kitt ab, und biegen Sie das Kabel, so dass kein Wasser am Kabel in den Controller Installationsdose, Kabel durch Kabel an fließen kann. Größe 86 Wand geführt Wandober-...
  • Seite 18 Beispiele für richtiges und falsches Einrasten der Teile ANMERKUNG • Achten Sie darauf, dass keine Leitung durch das Einrasten der Frontplatte im Rückteil des Wandcontrollers einge- klemmt wird. • Die Frontplatte und das Rückteil des Wandcontrollers müssen korrekt installiert werden. Sonst können sie sich lösen und herausfallen.
  • Seite 19 5 BETRIEBSANWEISUNGEN 5.1 Beschreibung der Bedientafel Lüfterstufe / Schlaf Ein-/Ausschalten Betriebs- anzeige Timer Betriebs- arten Luftab- lenkung Signalemp- fänger für Fernbedie- nungssignal Betriebs- Lüfter- Wert Timer Luftablenkung stufe einstellen...
  • Seite 20 5.2 Beschreibung der Icons im Display Pos. Icon Bezeichnung Beschreibung Blinkt, wenn die Energieeffizienz der Innen- einheit reduziert wird. Im AUS-Zustand erscheint im Display reduzierte Energie- effizienz der Inneneinheit in Prozent, wenn reduzierte der Parameter C17 auf „01“ eingestellt ist. Im Energie- AUS-Zustand werden im Display Angaben in effizienz...
  • Seite 21 5.3 Betriebsvorgänge Durch Drücken von kann das Gerät ein-/ausge- EIN/AUS schaltet werden. INFORMATION Nach dem Ausschalten des Geräts werden die Displays und die Betriebsanzeige dunkel geschaltet. Dieses Icon erscheint bei ausgeschalteter Innenein- heit. Durch Drücken der Taste Betriebsart wechselt die Betriebsart auswählen im weiter gezeigten Zyklus (Auto-Modus modellab- hängig vorhanden):...
  • Seite 22 5.3.1 Selbstreinigungsfunktion Drücken Sie die Taste für 2 Sekunden, um die Selbst- reinigungs- Selbstreinigungsfunktion zu starten. funktion Der Selbstreinigungsvorgang dauert ca. 50 Minuten und besteht aus vier Schritten: Vorbereiten  Einfrieren  Abtauen und Reinigen  Trocknen 2 Sekunden gedrückt halten Die Inneneinheit schaltet sich aus, sobald die Selbstreinigungsfunktion beendet ist.
  • Seite 23 INFORMATION • Drücken Sie die Taste , um die Selbstreinigungsfunktion während des Funktionsablaufs abzubrechen. • Bei einigen Modellen ist die Selbstreinigungsfunktion nicht vorhanden. Details entnehmen Sie bitte der Gebrauchsan- leitung der Inneneinheit. • Wenn die Selbstreinigungsfunktion aktiviert wird, wird der Selbstreinigungsvorgang an allen Inneneinheiten ausge- führt, die dieselbe Außeneinheit teilen.
  • Seite 24 INFORMATION • Das Icon erlischt nach 8 Betriebsstunden im Schlaf- modus, und der Schlafmodus wird vom Gerät automatisch beendet. • Sie können den Schlafmodus durch Drücken der Lüfter- stufen-Einstellungstaste abbrechen. • In den Betriebsarten Automatik oder Entfeuchten wird die Lüfterstufe standardmäßig auf automatisch eingestellt und ist nicht manuell einstellbar.
  • Seite 25 Lüftung Auto-Schwingen Position 1 Position 2 Position 3 Position 4 Position 5 INFORMATION • Bei Geräten mit Luftablenklamellen am Luftausgang ver- wendbar. • Die Lamellen am Luftausgang werden vom Wandcontroller beim Ausschalten des Geräts automatisch geschlossen. Bei Geräten mit vertikal und horizontal schwingenden Luftablenk- lamellen können Sie die Luftrichtung wie folgt verändern: Durch Drücken der Taste leuchtet das Icon...
  • Seite 26 Horizontale Luftablenkung: Lüftung Auto-Schwingen Position 1 Position 2 Position 3 Position 4 Position 5 5.3.3 Timer einstellen ◼ Timer für das Einschalten einstellen: Der Timer wird bestätigt, wenn gedrückt wird oder wenn keine Nach X Stunden einschalten Nach X Stunden einschalten Operation innerhalb von Zum Löschen drücken...
  • Seite 27 INFORMATION Der AUS-Timer kann nur bei eingeschalteter, der EIN-Timer nur bei ausgeschalteter Inneneinheit eingestellt werden. 5.3.4 Hilfsheizung ein-/ausschalten Die Funktion ist nur im Heizmodus funktionsfähig. ◼ Hilfsheizung automatisch einschalten: Im Heizmodus wird die Hilfsheizung in Abhängigkeit von der Umge- bungstemperatur automatisch eingeschaltet; während dieser Zeit arbeitet die Inneneinheit im Modus „automatisches Einschalten der Hilfs- heizung“.
  • Seite 28 INFORMATION Die Hilfsheizung ist ein zusätzliches Heizelement der Innenein- heit; durch sein Einschalten wird der Energieverbrauch erhöht. 5.3.5 Tastensperre ◼ Tastensperre des Controllers aktivieren: Der Wandcontroller reagiert nicht auf Tastenbetätigungen, das Symbol blinkt Tastensperre Beide Tasten für aktiviert 1 Sekunde drücken ◼...
  • Seite 29 5.3.7 Erinnerung an Filterreinigung Sobald die Betriebsdauer den voreingestellten Zeitwert erreicht, blinkt das Filter-Icon , um die Benutzer daran zu erinnern, dass der Filter gereinigt werden muss. • Drücken Sie die Taste für 3 Sekunden, um das Filter-Icon erlöschen. • Ein-/Ausschalten oder Voreinstellen des Reinigungsintervalls siehe Einstellung des Parameters C03.
  • Seite 30 5.3.8 Sterilisationsmodus Nur bei Geräten mit dem Sterilisationsmodul vorhanden. ◼ Sterilisationsmodus aktivieren: Beide Tasten für 3 Sekunden drücken ◼ Sterilisationsmodus deaktivieren Beide Tasten für 3 Sekunden drücken INFORMATION • Sie können die Sterilisationsfunktion auf der Seite der Einstellungen der technischen Parameter aktivieren oder deaktivieren.
  • Seite 31 5.3.9 Luftfeuchtigkeit einstellen Im Entfeuchtungsmodus können Sie die gewünschte Luftfeuchtigkeit im Bereich von 35–75 % durch Drücken der Tasten oder verän- dern. INFORMATION • Diese Funktion ist nur funktionsfähig, wenn das Gerät mit einem Feuchtigkeitssensor ausgestattet ist. • Beim ersten Einschalten des Wandcontrollers ist die Luft- feuchtigkeit standardmäßig auf 65 % eingestellt.
  • Seite 32 5.3.10 Raumtemperatur anzeigen • Diese Funktion ist am Wandcontroller mit dem Parameter C05 einstellbar. • Durch Drücken einer beliebigen Taste wechseln Sie zur vorherigen Seite zurück. 5.3.11 Haupt-/Neben-Wandcontroller • Wird eine Inneneinheit mit zwei Wandcontrollern gleichzeitig gesteuert (2:1 Verbindung), ist einer davon Haupt-Wandcontroller (primär), der andere Neben-Wandcontroller (secondary).
  • Seite 33 5.4 Betriebsmodikonflikt anzeigen Wenn die Inneneinheit einen Betriebsmodikonflikt erkennt, blinkt das Icon No permission, und die aktuelle Betriebsart wird angezeigt. 5.5 Projekt konfigurieren und in Betrieb nehmen 5.5.1 Werkeinstellungen zurücksetzen • Durch gleichzeitiges Drücken der Tasten für 5 Sekun- den können die Parameter zurückgesetzt und der Wandcontroller neu gestartet werden.
  • Seite 34 5.5.2 Gerätemodell automatisch erkennen • Der Wandcontroller kann das Modell der Inneneinheit automatisch erkennen. Dementsprechend aktualisiert er Angaben wie aktuellen Status und Fehlercode der Inneneinheit. 5.5.3 Adresse der Inneneinheit abfragen • Ist bei der Inneneinheit keine Adresse vorhanden, zeigt der Wand- controller den Fehler U38.
  • Seite 35 INFORMATION Während der Adresssuche und Adresseinstellung empfängt der Wandcontroller keine Signale aus der Fernbedienung und reagiert auf diese auch nicht. 5.5.4 Parameter des Wandcontrollers einstellen • Die Parameter können im ein- sowie ausgeschaltetem Zustand eingestellt werden. • Drücken Sie die Tasten für 3 Sekunden gleichzeitig, um zur Oberfläche zur Parametereinstellung zu wechseln.
  • Seite 36 • Im Modus der Parametereinstellung reagiert der Wandcontroller auf keine Signale aus der Fernbedienung. • Solange die Parametereinstellseite erscheint, funktionieren nicht die Tasten zur Einstellung von Betriebsart und Lüfterstufe sowie die EIN/AUS-Taste. • Die Einstellung des Parameters C14 ermöglicht die Rückkehr zur Startseite direkt durch Drücken der Taste Parameter- Bedeutung des...
  • Seite 37 -1,0 °C Anmerkung: Die Genauigkeit beträgt 0,5 °C Temperatur bei der Verwendung der Funktion Follow Me untere Temperatur- 16–30 °C SDV6 IDU: 16 °C grenze beim Kühlen FAPU: 13 °C AHUKit: 10 °C obere Temperatur- 16–30 °C 30 °C grenze beim Kühlen obere Temperatur- 17–30 °C...
  • Seite 38 Parameter- Bedeutung des Parameter- Standardwert Anmerkungen code Parameters Wertebereich Dauer der Hinter- 00/01/02 00: 15 s grundbeleuchtung 01: 30 s 02: 60 s Reduzierte Energie- 00/01 00: Nein effizienz im AUS- 01: Ja Status anzeigen Filterverstopfung bei 00/01 00: Nein der Inneneinheit im 01: Ja AUS-Status anzeigen...
  • Seite 39 Parameter- Bedeutung des Standard- Parameter-Wertebereich Anmerkungen code Parameters wert Signale aus der 00/01 00: Ja Fernbedienung über 01: Nein Displayplatine der Inneneinheit. empfangen Signalton der 00/01 00: Nein Inneneinheit 01: Ja Beleuchtung ein- 00/01 00: AUS stellen (Anzeigetafel) 01: EIN Temperatureinheit 00/01 00: Celsius...
  • Seite 40 Parameter- Bedeutung des Standard- Parameter-Wertebereich Anmerkungen code Parameters wert Ausschaltdauer für 00/01/02/03/04/FF 00: Lüfter eingeschaltet Lüfter der Innen- 01: 4 min einheit (Termal) 02: 8 min 03: 12 min 04: 16 min FF: DIP-Schalter auf der Hauptplatine der Innen- einheit Öffnungsgrad des 00/01/02 00: 56P...
  • Seite 41 Parameter- Bedeutung des Standard- Parameter-Wertebereich Anmerkungen code Parameters wert oberer Grenzwert für 4/5/6/7 4: Lüfterstufe 4 automatische Lüfter- 5: Lüfterstufe 5 stufe im Heizmodus 6: Lüfterstufe 6 7: Lüfterstufe 7 Konstanten Luft- 00/01 00: Konstante Geschwindigkeit durchfluss auswählen 01: Konstanter Luftdurchfluss Sterilisationsfunktion 00/01 00: Keine Sterilisationsfunktion (Standardeinstellung)
  • Seite 42 5.5.6 Parameter für SDV6-Inneneinheiten einstellen Parameter- Beschreibung des Standard- Parameter-Wertebereich Anmerkungen code Parameters wert Statische Pressung der Statische Pressungsstufe Inneneinheit stellt die jeweilige ausgewählte Inneneinheit der Inneneinheit: 00 / 01 / statische Pressung ein (VRF-Gerät: DIP-Schalter 02 / 03 / 04 / 05 / 06 / 07 / 08 / auf der Hauptplatine der Inneneinheit;...
  • Seite 43 Parameter- Beschreibung des Standard- Parameter-Wertebereich Anmerkungen code Parameters wert Zeitintervall für 00/01/02/03 00: 15 min Moduswechsel in der 01: 30 min automatischen 02: 60 min Betriebsart (min) 03: 90 min Temperaturwerte der -25–0 °C 0 °C Anmerkung: Die Genauigkeit beträgt 1 °C Außentemperatur zum Einschalten der Hilfsheizung einstellen...
  • Seite 44 Parameter- Beschreibung des Standard- Parameter-Wertebereich Anmerkungen code Parameters wert Lüfterstufe für Kühl- 00/01/02/03/04/05/06/ 00: Lüfterstufe 1 modus-Bereitschaft 07/14 01: Lüfterstufe 1 einstellen 02: Lüfterstufe 2 03: Lüfterstufe 3 04: Lüfterstufe 4 05: Lüfterstufe 5 06: Lüfterstufe 6 07: Lüfterstufe 7 14: Lüfterstufe vor dem Wechsel zum Bereitschaftsmodus Bereitschaftsbereich...
  • Seite 45 Parameter- Beschreibung des Standard- Parameter-Wertebereich Anmerkungen code Parameters wert Kompensation der 00/01/02/03/04 00: 6 °C Temperatur beim 01: 2 °C Heizen 02: 4 °C 03: 8 °C 04: 0 °C Kompensation der 00/01/02/03/04 00: 0° C Temperatur beim 01: 1° C Kühlen 02: 2°...
  • Seite 46 01: Inneneinheit beim Öffnen des Kontakts ausschalten Anmerkung: Wird das Gerät über den Port zum Ein-/Ausschalten aus der Ferne ausgeschaltet, erscheint im Display des Wandcontrollers der SDV6-Inneneinheit der Code „d6“. Verzögerungszeit 00/01/…/06 00: Keine Verzögerung einstellen (wenn der 01: Verzögerung 1 min Port für das Ein-/Aus-...
  • Seite 47 Parameter- Beschreibung des Standard- Parameter-Wertebereich Anmerkungen code Parameters wert Trocknungsdauer 0/1/2/3 0: 10 min während der 1: 20 min Selbstreinigung 2: 30 min 3: 40 min Trocknungsdauer des 00/01/02/03 00: Nicht aktiv (Werkeinstellung) Geräts durch Lüfter 01: 60 s nach dem Ausschalten 02: 90 s des Betriebs (nach 03: 120 s...
  • Seite 48 Parameter- Beschreibung des Standard- Parameter-Wertebereich Anmerkungen code Parameters wert Verzögerungszeit für 00/01/02/03/04/05 00: 15 min das Ausschalten des 01: 30 min Geräts, wenn keine 02: 45 min Personen anwesend 03: 60 min sind 04: 90 min 05: 120 min ETA-Funktion 00/01 00: AUS einstellen...
  • Seite 49 Parameter- Beschreibung des Standard- Parameter-Wertebereich Anmerkungen code Parameters wert Ventil während der 00/01 00: Ventil während der Heizdauer aktiviert Heizdauer bei 01: Ventil während der Heizdauer deaktiviert aktivierter Hilfsheizung Anmerkung: Nur für Fan-Coil-Geräte gültig aktiviert/deaktiviert Temperatur für 00/01/02/03/04 Fan-Coil-Gerät: Warmluftschutz beim 00: 0 °C Kühlen einstellen (für 01: -2 °C...
  • Seite 50 INFORMATION Die Einstellungen von Haupt- und Neben-Wandcontroller sind gegenseitig unabhängig und beeinflussen einander nicht. Die Parameter von Innen- und Außeneinheit können nicht mit dem Neben-Wandcontroller eingestellt werden. 5.5.8 Parameter des Wandcontrollers ansehen Parameter- Parameter- code wert • Drücken Sie auf der Startseite die Tasten für 2 Sekunden gleichzeitig, um zur Parameteransicht zu wechseln.
  • Seite 51 Informationen können je nach Gerätemodell abweichen. Die Parameterliste bezieht sich auf VRF-Innen-/Außeneinheiten, Mini- VRF-Geräte aus der SDV5-Baureihe, Inverter-Split-Innen-/Außen- einheiten aus der SDV5-Baureihe (inkl. IDU- und ODU-Geräte) sowie auf Innen-/Außeneinheiten aus der SDV6-Baureihe. ◼ Übersicht der anzeigbaren Informationen: 1. Adressen am Wandcontroller suchen Parametercode...
  • Seite 52 (aktuelle Öffnung / 8) (aktuelle Öffnung / 8) Software-Versionsnummer Software-Versionsnummer Software-Versionsnummer Fehlercode Fehlercode Fehlercode 3. Übersicht der Parameter für SDV6-Inneneinheiten Pos. Displayinhalt Pos. Displayinhalt Adresse der Inneneinheit aktuelle relative Raumluftfeuchtigkeit Nennleistung der Inneneinheit (HP) aktuelle Temperatur der Luft aus dem Frischluftgerät TA...
  • Seite 53 Pos. SDV5-Gerät Mini-SDV5-Gerät Inverter-Split-Gerät SDV6-Gerät Beschreibung Anzahl der Anzahl der Anzahl der 1 bis 4 Außeneinheiten Außeneinheiten Außeneinheiten Einstellung der Anzahl der Inneneinheiten gewünschte Leistung gewünschte Leistung Ziellast der gewünschte Leistung Erscheint nur am der Außeneinheit der Außeneinheit Außeneinheit der Außeneinheit Hauptgerät, das...
  • Seite 54 Pos. SDV5-Gerät Mini-SDV5-Gerät Inverter-Split-Gerät SDV6-Gerät Beschreibung Temperatur T6B am aktuelle Ausgang des Platten- Temperatur tauschers Temperatur am Austritt T5: Temperatur am Temperatur am T7C1 aktuelle des Inverter-Kompres- Austritt Austritt Temperatur sors A Temperatur am Austritt T7C2 aktuelle des Inverter-Kompres- Temperatur...
  • Seite 55 Pos. SDV5-Gerät Mini-SDV5-Gerät Inverter-Split-Gerät SDV6-Gerät Beschreibung Öffnung des Öffnung des Öffnung des Öffnung des SDV5-Gerät: elektronischen elektronischen Expansionsventils elektronischen Öffnung = Expansionsventils A Expansionsventils Expansionsventils A Anzeigewert × 4 SDV5-Gerät Mini- VRF: Öffnung = Anzeigewert × 8 Inverter-Split- Gerät: Öffnung = Öffnung des...
  • Seite 56 Pos. SDV5-Gerät Mini-SDV5-Gerät Inverter-Split-Gerät SDV6-Gerät Beschreibung 2: Wärmepumpe D2, Wärmerück- gewinnung D1 3: E1 4: F1 Startzustand des 2–4: Steuerung Systems des Starts 6: PI-Regelung Leisen Lauf einstellen 0-3: Leiser Nachtbetrieb 1 bis leiser Nachtbetrieb 4 4: Normal (kein leiser Lauf)
  • Seite 57 5.5.9 Fehleranzeige Adresse von Innen- oder Fehlercode Außeneinheit • Tritt ein Fehler der Innen- oder der Außeneinheit auf, erscheint im Display des Wandcontrollers im Timerfeld die Adresse des fehler- haften Geräts (oder mehrerer Geräte) und im Temperaturfeld ein Fehlercode. • Benachrichtigen Sie den Lieferanten des Geräts, und geben Sie den Fehlercode an.
