12.12
Einstellungen am ausgeklappten Spritzgestänge
Ausrichtung parallel zum Erdboden
Beim ausgefalteten, korrekt eingestellten Spritz-
gestänge müssen alle Spritzdüsen den gleichen,
parallelen Abstand zum Erdboden aufweisen.
Ist dies nicht der Fall, bei entriegeltem Schwin-
gungsausgleich das ausgefaltete Spritzgestänge

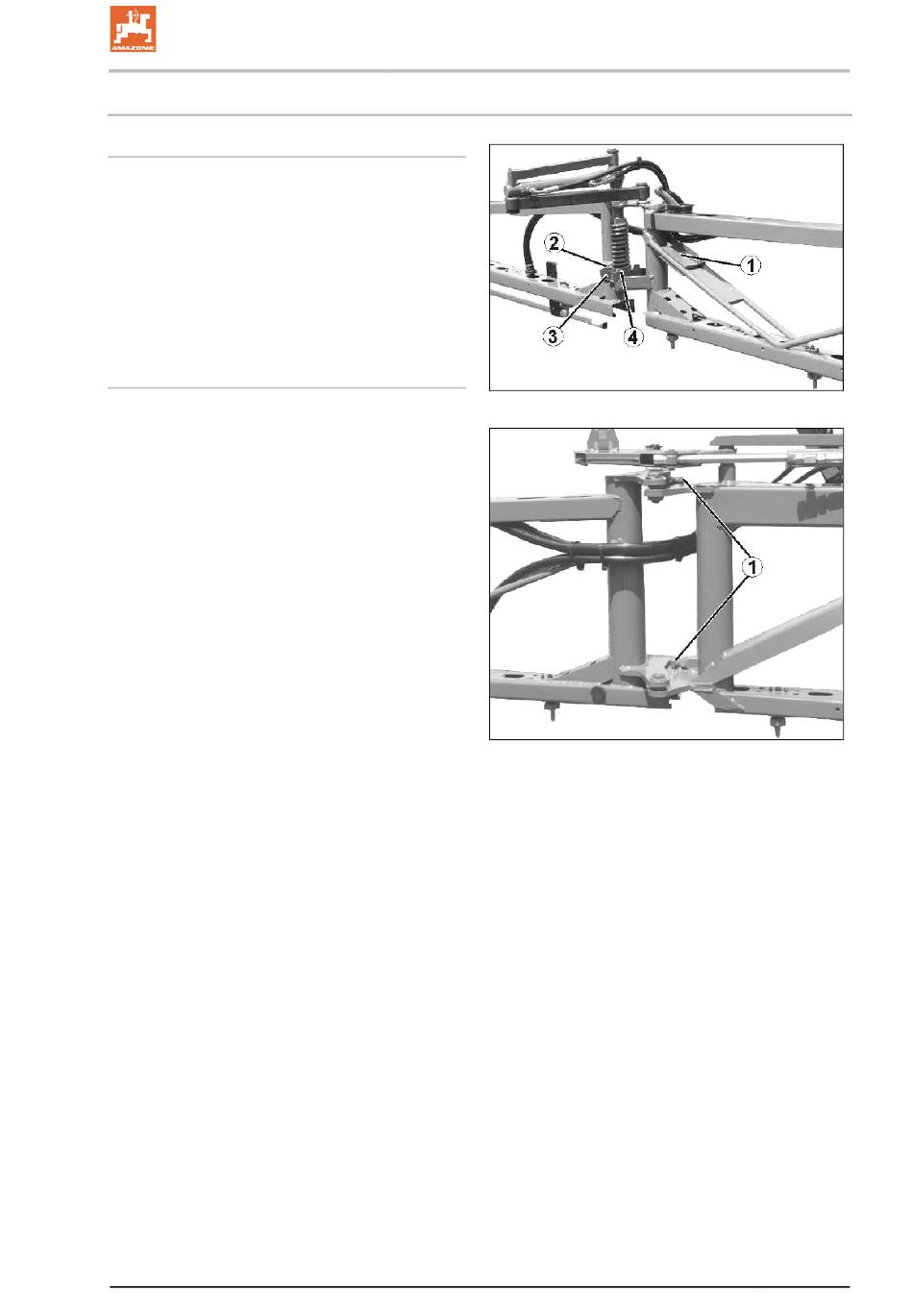

über Gegengewichte (Fig. 177/1) ausrichten. Die
Gegengewichte entsprechend am Ausleger be-
festigen.
Horizontale Ausrichtung
In Fahrtrichtung gesehen müssen alle Ausleger-
abschnitte des Spritzgestänges auf einer Flucht-
linie liegen. Eine horizontale Ausrichtung kann
erforderlich sein
•
nach längerer Einsatzdauer
•
oder unsanften Bodenberührungen des
Spritzgestänges.
Innenausleger
1. Kontermutter der Einstellschraube
(Fig. 178/1) lösen.
2. Einstellschraube solange gegen die An-
schläge verdrehen, bis der Innenausleger
eine Fluchtlinie mit dem Spritzgestängemit-
telteil bildet.
3. Kontermutter anziehen.
Außenausleger
1. Schrauben (Fig. 177/2) der Befestigungsla-
sche (Fig. 177/3) lösen. Die Ausrichtung er-
folgt direkt an der Kunststoffklaue
(Fig. 177/4) durch die Langlöcher der Be-
festigungslasche.
2. Auslegerabschnitt ausrichten.
3. Schrauben (Fig. 177/2) anziehen.
UX Super BAG0054.7 01.15
Reinigen, Warten und Instandhalten
Fig. 178
Fig. 179
213
