INFICON
1
Schlauch Außen Ø 16 mm
2
Schlauch Außen Ø 8 mm
3
Schlauch Außen Ø 8 mm
4
Kabel zur Messkammer Versorgung
5
Steckverbindung für Näherungsschalter
(für automatischen Messstart)
6
Gasdruckfeder
7
Filterelemente (Inline-Filter), verbunden mit
den Anschlüssen A und B
Contura® S600-Betriebsanleitung-jina92de1-04-(2302)
1

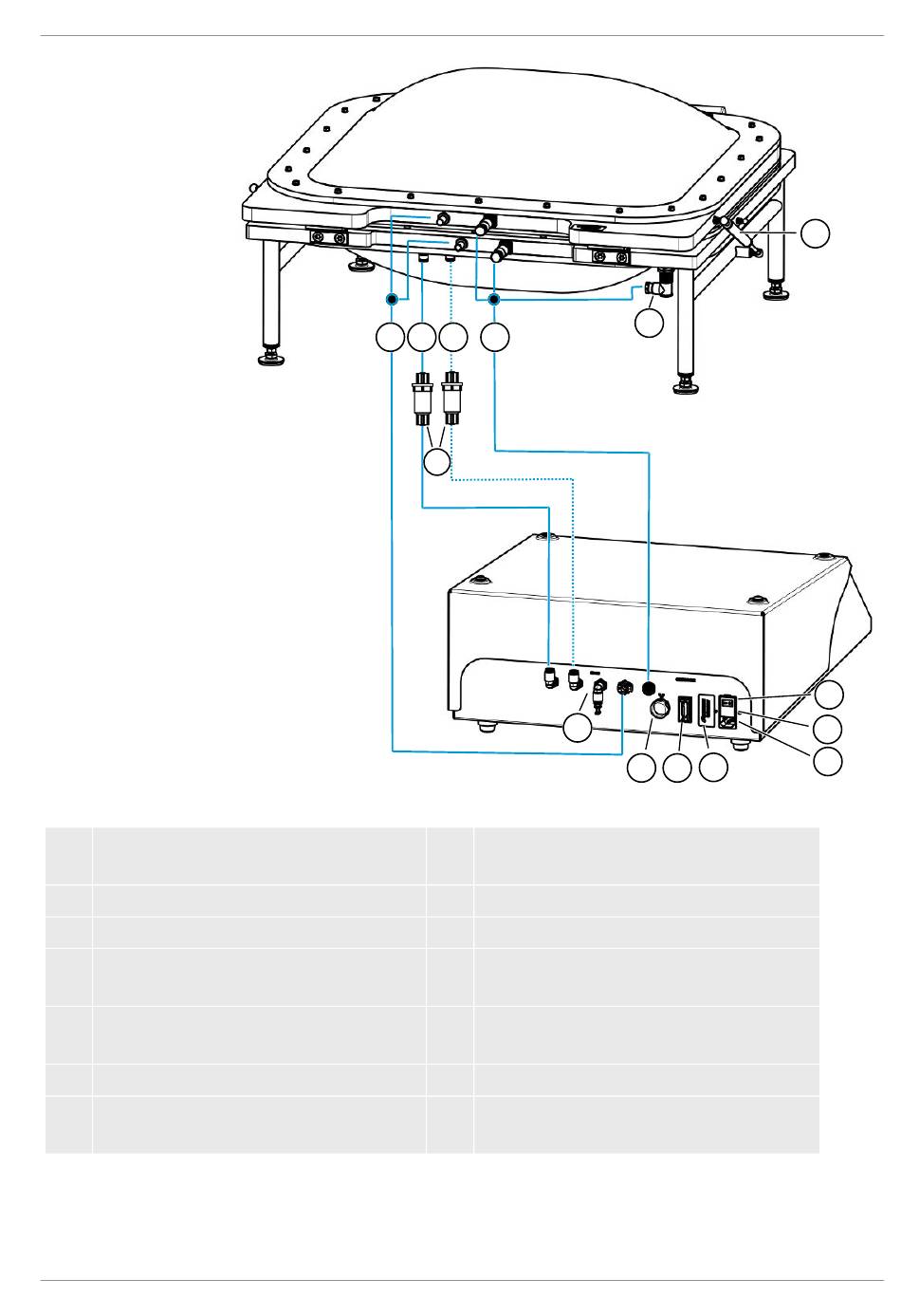

Abb. 5: Ansicht von hinten mit Verbindungen
A
B
2
3
4
7
A B
8
8
Ohne Funktion, Abluftöffnung ist an der
Unterseite
9
RJ45-Netzwerkschnittstelle
10
RS232-Schnittstelle
11
Typenschild mit Angaben zu Netzspannung,
Seriennummer und Produktionsdatum
12
Anschluss für das Netzkabel
13
Elektrische Sicherung
14
Netzschalter zum Ein- und Ausschalten des
Geräts
Installation | 5
5
10
11
9
6
14
3
13
12
23 / 80
