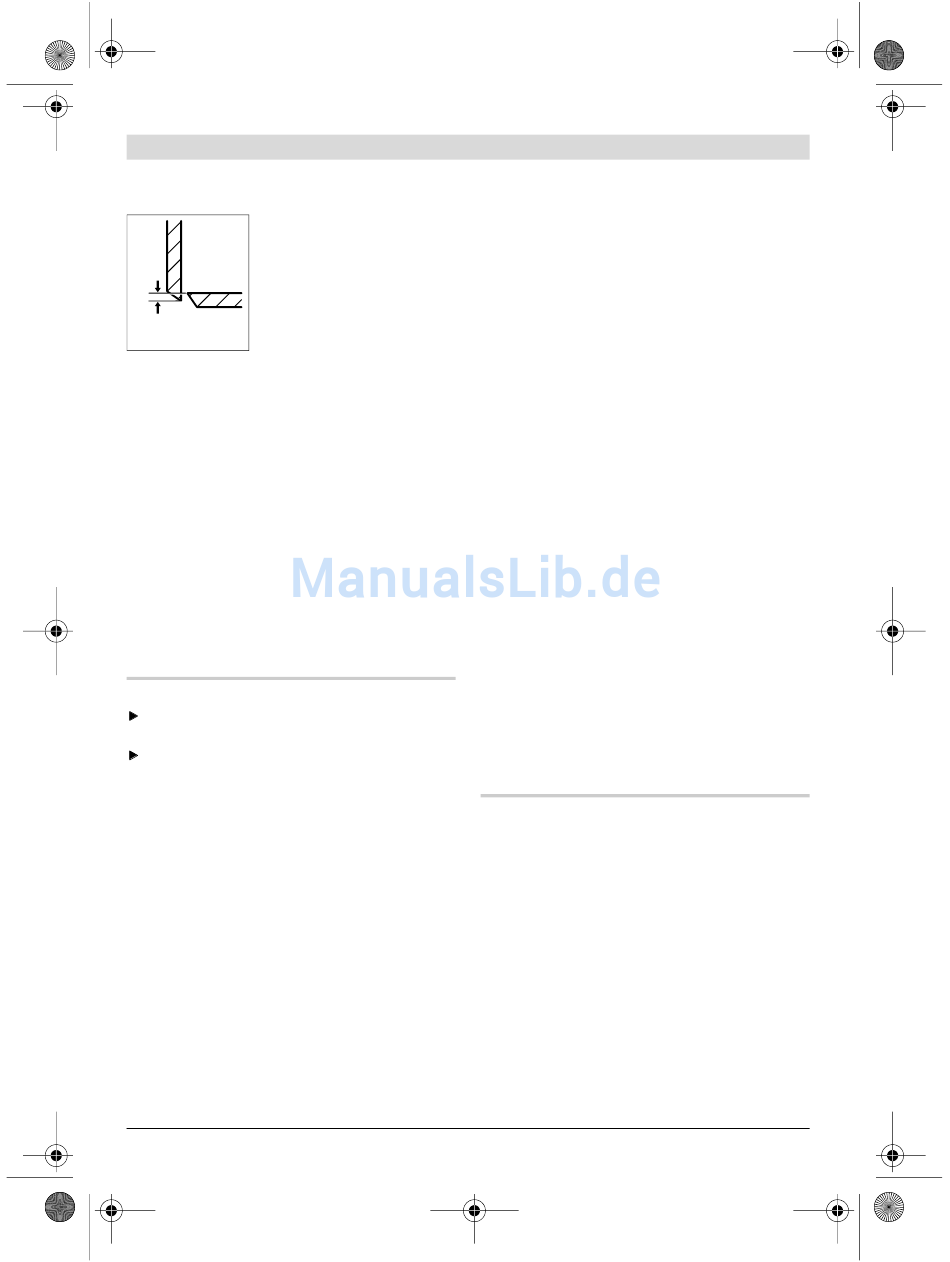

Messerabstand b einstellen
Zur Einstellung des Messer-
abstands b muss der Stößel
des Obermessers am oberen
Totpunkt stehen. Schalten
Sie dazu das Elektrowerk-
b
zeug kurz ein und gleich wie-
der aus. Ggf. müssen Sie den
Vorgang wiederholen.
Schrauben Sie mit einem Stift die Stellschraube
5 im Uhrzeigersinn ein. Lösen Sie die Schraube 8
des Obermessers und stellen Sie das Obermes-
ser 7 so ein, dass der senkrechte Abstand b zwi-
schen Ober- und Untermesser 0,4 mm beträgt.
Prüfen Sie den Abstand mit der Einstelllehre 13.
Ziehen Sie die Schraube 8 des Obermessers
wieder fest. Drehen Sie mit einem Stift die Stell-
schraube 5 gegen den Uhrzeigersinn, bis sie
gegen das Obermesser 7 stößt.
Bei weicheren oder zäheren Materialien muss der
Messerabstand b verringert, bei harten oder
spröden Materialien vergrößert werden.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerk-
zeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die
Lüftungsschlitze sauber, um gut und sicher zu
arbeiten.
Untermesser wechseln (siehe Bild B)
Drehen Sie die Stellschraube 11 des Untermes-
sers heraus. Drehen Sie die Schraube 12 des
Untermessers vollständig heraus und entnehmen
Sie das Untermesser 9.
Setzen Sie ein neues Untermesser 9 in die Aus-
sparung des Schneidetisches 10. Befestigen Sie
das Untermesser mit der Schraube 12.
Überprüfen Sie den Messerabstand a (siehe
„Messerabstand a einstellen", Seite 8).
Bosch Power Tools
Obermesser wechseln (siehe Bild B)
Das Obermesser 7 ist beidseitig verwendbar.
Drehen Sie die Schraube 8 des Obermessers voll-
ständig heraus und nehmen Sie das Obermesser 7
ab.
Drehen Sie das Obermesser 7 wie im Bild ge-
zeigt, oder setzen Sie ein neues Obermesser an
den Stößel 6. Befestigen Sie das Obermesser mit
der Schraube 8.
Überprüfen Sie den Messerabstand b (siehe
„Messerabstand b einstellen", Seite 9).
Messer nachschleifen (siehe Bild C)
Wechseln bzw. schleifen Sie die Messer bei Ver-
schleiß rechtzeitig, denn nur scharfe Werkzeuge
bringen gute Schnittleistung und schonen das
Elektrowerkzeug.
Achten Sie beim Nachschleifen der Messer dar-
auf, dass die Schnittwinkel erhalten bleiben.
Prüfen Sie die Schnittwinkel mit der Einstell-
lehre 13.
Sollte das Elektrowerkzeug trotz sorgfältiger Her-
stellungs- und Prüfverfahren einmal ausfallen, ist
die Reparatur von einer autorisierten Kunden-
dienststelle für Bosch-Elektrowerkzeuge ausfüh-
ren zu lassen.
Geben Sie bei allen Rückfragen und Ersatzteilbe-
stellungen bitte unbedingt die 10-stellige Sach-
nummer laut Typenschild des Elektrowerkzeuges
an.
Zubehör/Ersatzteile
Messersatz . . . . . . . . . . . . . . . . . 2 607 010 025
Einstelllehre . . . . . . . . . . . . . . . . 2 607 970 001
Innensechskantschlüssel
(Schlüsselweite 5 mm) . . . . . . . . 1 907 950 006
Innensechskantschlüssel
(Schlüsselweite 2,5 mm). . . . . . . 1 907 950 003
