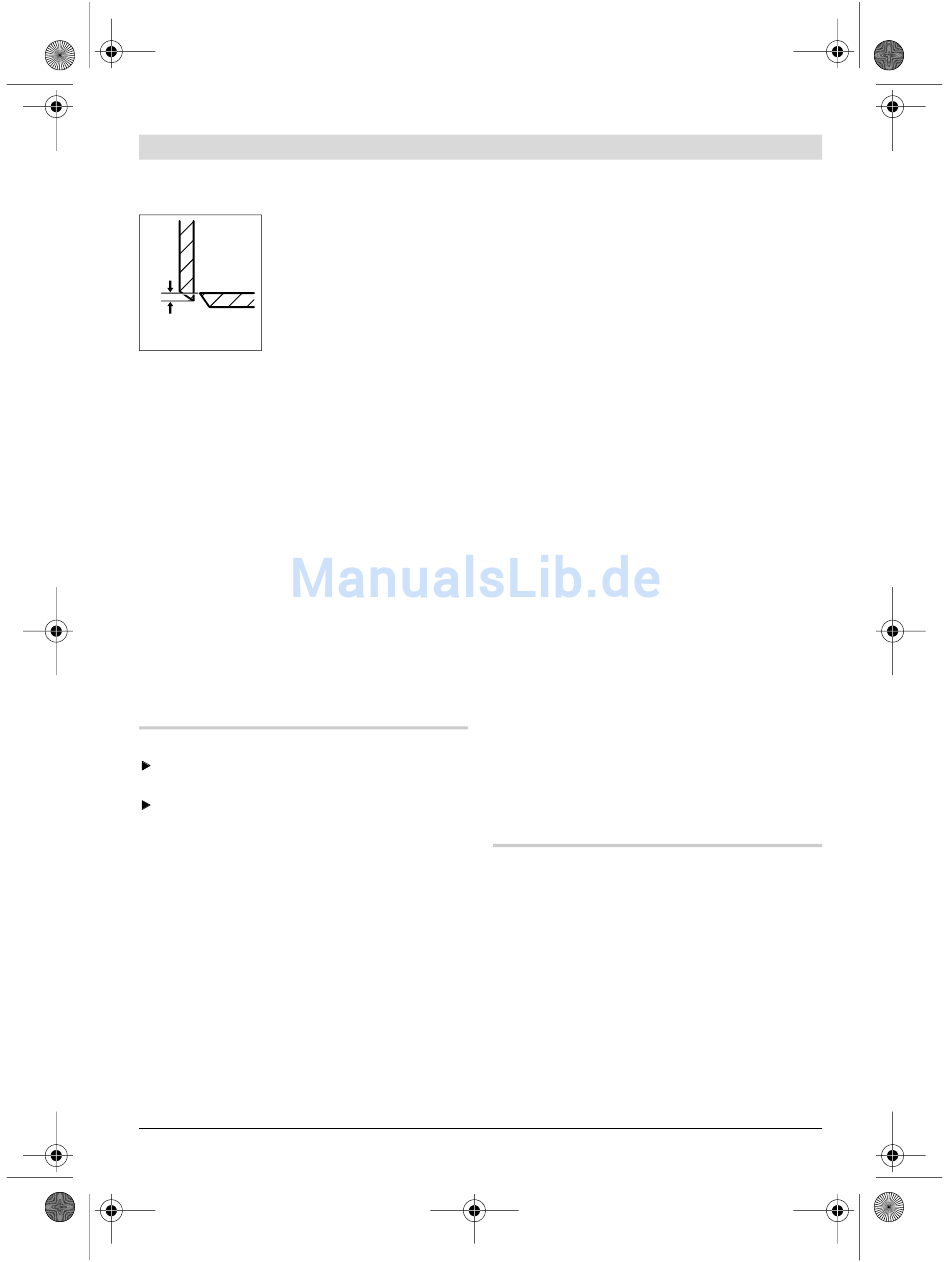

Regolazione della distanza delle lame b
Per la regolazione della di-
stanza delle lame b la slitta
della lama superiore deve
trovarsi al punto morto supe-
riore. A tal fine, accendere
b
l'elettroutensile brevemente
e spegnerlo subito di nuovo.
Se necessario, si dovrà ripe-
tere l'operazione.
Con una vite senza testa avvitare la vite di regola-
zione 5 in senso orario. Allentare la vite 8 della la-
ma superiore e regolare la lama superiore 7 in
modo che la distanza verticale b tra la lama supe-
riore e la lama inferiore sia di 0,4 mm. Controlla-
re la distanza con il calibro di regolazione 13.
Serrare di nuovo saldamente la vite 8 della lama
superiore. Con una vite senza testa ruotare la vite
di regolazione 5 in senso antiorario fino a quando
la stessa tocca contro la lama superiore 7.
In caso di materiali dolci oppure a comportamen-
to plastico si deve ridurre la distanza delle
lame b; in caso di materiali duri oppure fragili de-
ve essere aumentata.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettrou-
tensile estrarre la spina di rete dalla presa.
Per poter garantire buone e sicure operazio-
ni di lavoro, tenere sempre puliti l'elettrou-
tensile e le prese di ventilazione.
Sostituzione della lama inferiore (vedi figura B)
Svitare la vite di regolazione 11 della lama inferio-
re. Svitare completamente la vite 12 della lama
inferiore e togliere la lama inferiore 9.
Inserire una lama inferiore 9 nuova nella rientran-
za del basamento della cesoia 10. Fissare la lama
inferiore con la vite 12.
Controllare la distanza delle lame a (vedi «Rego-
lazione della distanza delle lame a», pagina 41).
1 609 929 N55 | (14.11.07)
Sostituzione della lama superiore
(vedi figura B)
La lama superiore 7 è utilizzabile su entrambi i lati.
Svitare completamente la vite 8 della lama supe-
riore e togliere la lama superiore 7.
Ruotare la lama superiore 7 come illustrato nella
figura, oppure inserire una lama superiore nuova
sullo spintore 6. Fissare la lama superiore con la
vite 8.
Controllare la distanza delle lame b (vedi «Rego-
lazione della distanza delle lame b», pagina 42).
Riaffilatura delle lame (vedi figura C)
In caso di usura sostituire oppure riaffilare in
tempo utile la lama perché soltanto utensili affilati
possono portare buone prestazioni di taglio senza
sottoporre l'elettroutensile ad inutile usura.
In caso di riaffilatura delle lame prestare atten-
zione affinché vengano mantenuti gli angoli di
taglio.
Controllare l'angolo di taglio con il calibro di
regolazione 13.
Se nonostante gli accurati procedimenti di pro-
duzione e di controllo l'elettroutensile dovesse
guastarsi, la riparazione va fatta effettuare da un
punto di assistenza autorizzato per gli elettrouten-
sili Bosch.
In caso di richieste o di ordinazione di pezzi di
ricambio, comunicare sempre il codice prodotto
a 10 cifre riportato sulla targhetta di fabbrica-
zione dell'elettroutensile!
Accessori opzionali/pezzi di ricambio
Serie di lame . . . . . . . . . . . . . . . . 2 607 010 025
Calibro di regolazione . . . . . . . . . 2 607 970 001
Chiave per esagono interno
(Apertura di chiave 5 mm) . . . . . . 1 907 950 006
Chiave per esagono interno
(Apertura di chiave 2,5 mm). . . . . 1 907 950 003
Bosch Power Tools
