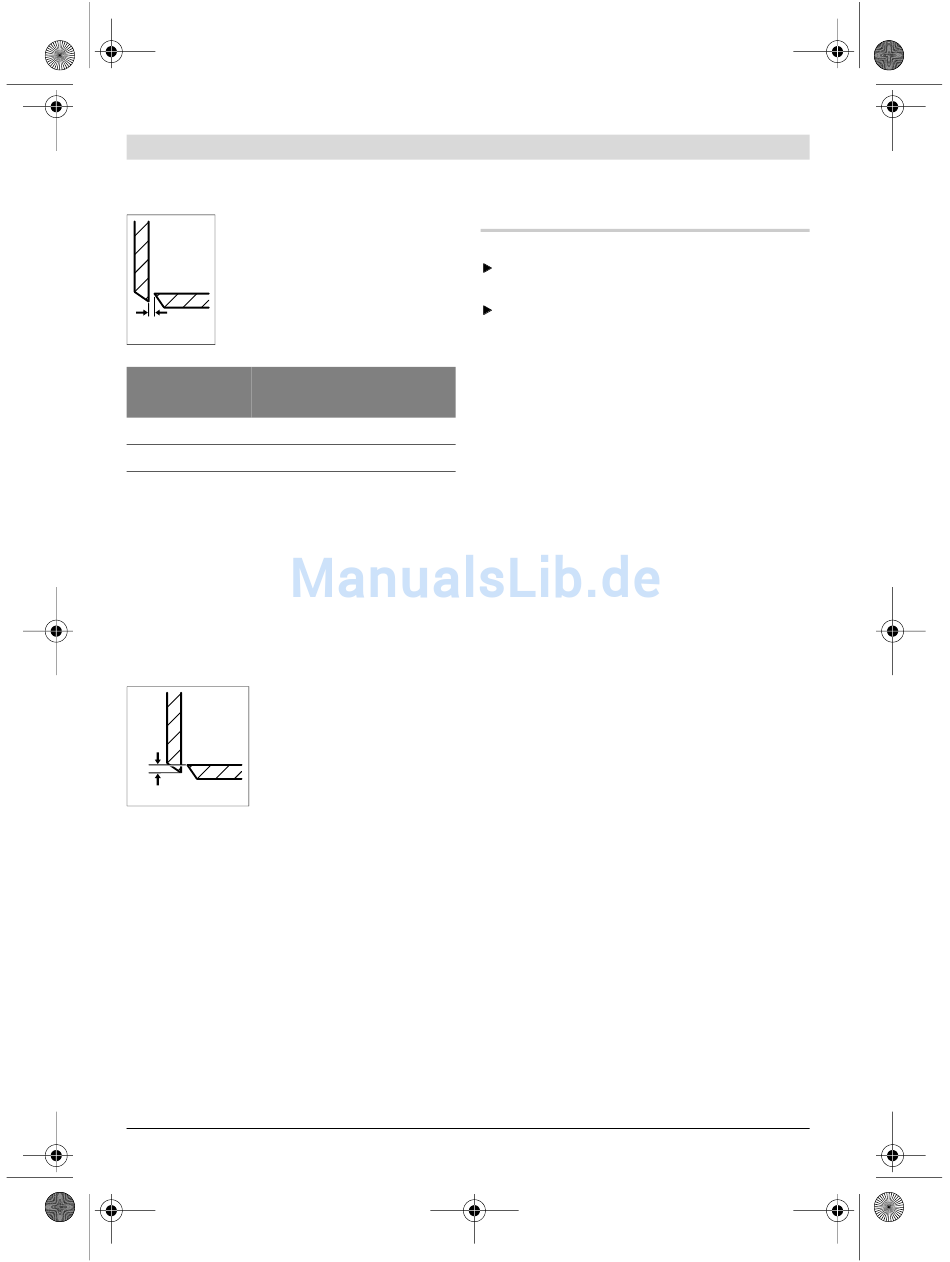

Terävälin a säätö
Teräväli a (leikkuuterien välinen il-
marako) riippuu työstettävän le-
vyn paksuudesta d
a
d Teräväli a
max
[mm] [mm]
0,2 – 1,4 0,3
1,5 – 2,8 0,5
Pehmeissä tai sitkeissä materiaaleissa tulee
teräväliä a pienentää, kovissa tai hauraissa mate-
riaaleissa sitä täytyy kasvattaa.
Höllää alaterän ruuvia 12. Aseta säätöruuvilla 11
terien tarvittava etäisyys toisistaan a. Yläterä 7 ja
alaterä 9 eivät saa koskettaa toisiaan. Tarkista te-
räväli säätötulkilla 13. Kiristä alaterän ruuvi 12
uudelleen.
Terävälin b säätö
Terävälin b säätöa varten tu-
lee yläterän työntimen olla
yläkuolokohdassa. Käynnistä
tätä varten sähkötyökalu ly-
hyesti ja sammuta heti. Tar-
b
vittaessa täytyy toimenpide
toistaa.
Kierrä tapin avulla säätöruuvi 5 sisään myötäpäi-
vään. Avaa yläterän ruuvi 8 ja säädä yläterä 7 niin,
että pystysuora etäisyys b ylä- ja alaterän välissä
on 0,4 mm. Tarkista teräväli säätötulkilla 13.
Kiristä yläterän ruuvi 8 uudelleen. Kierrä tapin
avulla säätöruuvia 5 vastapäivään, kunnes se
osuu yläterään 7.
Pehmeissä tai sitkeissä materiaaleissa tulee
teräväliä b pienentää, kovissa tai hauraissa mate-
riaaleissa sitä täytyy kasvattaa.
Bosch Power Tools

Hoito ja huolto

Huolto ja puhdistus
.
max
Irrota pistotulppa pistorasiasta ennen kaik-
kia sähkötyökaluun kohdistuvia töitä.
Pidä aina sähkötyökalua ja sähkötyökalun
tuuletusaukkoja puhtaana, jotta voit työs-
kennellä hyvin ja turvallisesti.
Alaterän vaihto (katso kuva B)
Kierrä ulos alaterän säätöruuvi 11. Kierrä alaterän
ruuvi 12 kokonaan irti ja poista alaterä 9.
Aseta uusi alaterä 9 leikkuupöydän 10 syvennyk-
seen. Kiinnitä alaterä ruuvilla 12.
Tarkista teräväli a (katso "Terävälin a säätö",
sivu 71).
Yläterän vaihto (katso kuva B)
Yläterän 7 molempia puolia voidaan käyttää.
Kierrä yläterän ruuvi 8 kokonaan irti ja poista ylä-
terä 7.
Käännä yläterä 7 kuvan osoittamalla tavalla, tai
asenna uusi yläterä liukuvarteen 6. Kiinnitä yläte-
rä ruuvilla 8.
Tarkista teräväli b (katso "Terävälin b säätö",
sivu 71).
Terien teroitus (katso kuva C)
Vaihda tai teroita kuluneet terät ajoissa, koska
vain terävät työkalut antavat hyvän leikkaustehon
ja säästävät sähkötyökalua.
Varmista teriä teroitettaessa, että leikkuukulma
säilyy.
Tarkista leikkuukulma säätötulkin 13 avulla.
Jos sähkötyökalussa, huolellisesta valmistukses-
ta ja koestusmenettelystä huolimatta esiintyy vi-
kaa, tulee korjaus antaa Bosch sopimushuollon
tehtäväksi.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa
10-numeroinen tuotenumero, joka löytyy laitteen
mallikilvestä.
