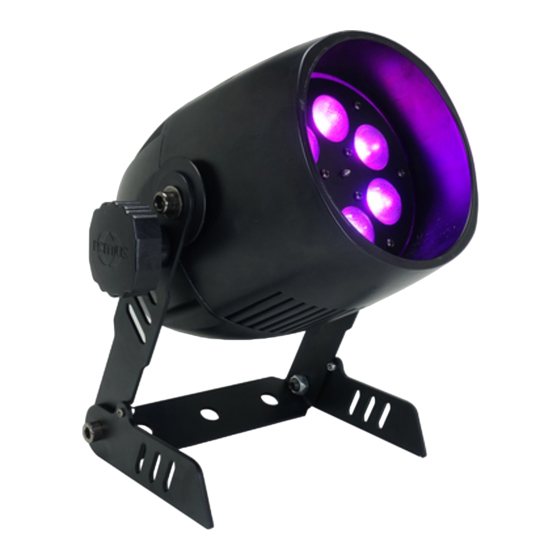

thomann remus QuadZoom 610 Bedienungsanleitung

Led-par
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
QuadZoom 610
LED-PAR

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thomann remus QuadZoom 610

Inhaltszusammenfassung für thomann remus QuadZoom 610

  • Seite 1 QuadZoom 610 LED-PAR...
  • Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 13.10.2022, ID: 531017...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................6 1.1 Weitere Informationen........................7 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................9 Sicherheitshinweise..........................11 Leistungsmerkmale..........................14 Installation..............................15 Inbetriebnahme............................18 Anschlüsse und Bedienelemente....................20 Bedienung..............................22 7.1 Gerät starten............................22 7.2 Bedienung am Gerät........................22 7.2.1 DMX-Adresse..........................
  • Seite 4 Inhaltsverzeichnis 7.2.8 Farbtemperatur und Dimmer für Weiß................30 7.2.9 Individuelle Mischfarbe......................31 7.2.10 Slave-Modus..........................32 7.2.11 Systemeinstellungen........................ 33 7.2.12 Systeminformationen....................... 40 7.3 Menüübersicht..........................41 7.4 Funktionen im 3-Kanal-DMX-Modus..................42 7.5 Funktionen im 4-Kanal-DMX-Modus..................43 7.6 Funktionen im 5-Kanal-DMX-Modus..................45 7.7 Funktionen im 8-Kanal-DMX-Modus..................46 7.8 Funktionen im 10-Kanal-DMX-Modus..................
  • Seite 5 QuadZoom 610 LED-PAR...

  • Seite 6: Allgemeine Hinweise

    Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. QuadZoom 610 LED-PAR...

  • Seite 7: Weitere Informationen

    Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.
  • Seite 8 Allgemeine Hinweise Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert.

  • Seite 9: Symbole Und Signalwörter

    Allgemeine Hinweise 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.
  • Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. QuadZoom 610 LED-PAR...

  • Seite 11: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben.
  • Seite 12 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen.
  • Seite 13 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐ keiten oder Feuchtigkeit aus.

  • Seite 14: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale Der LED-PAR eignet sich besonders für professionelle Beleuchtungsaufgaben, zum Beispiel bei Veranstaltungen, auf Rockbühnen, im Theater- und im Musicalbereich. Besondere Eigenschaften des Geräts: Sechs RGBW 4-in-1-LEDs, je 10 W 16-Bit-Technologie Ansteuerung über DMX (5 Kanäle) sowie Tasten und Display am Gerät Sechs vorprogrammierte automatische Shows Musiksteuerung Master-/Slave-Modus...

  • Seite 15: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
  • Seite 16 Installation HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel.
  • Seite 17 Installation Befestigungsmöglichkeiten Sie können das Gerät hängend oder stehend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen. Benutzen Sie zur Befestigung die dafür vorgesehenen Öffnungen des zweiteiligen Bügels. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen.

  • Seite 18: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“...
  • Seite 19 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.

  • Seite 20: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö & QuadZoom 610 LED-PAR...
  • Seite 21 Anschlüsse und Bedienelemente 1 [DMX IN] | DMX-Eingang, ausgeführt als XLR-Einbaustecker, 3-polig 2 [DMX OUT] | DMX-Ausgang, ausgeführt als XLR-Einbaubuchse, 3-polig 3 Fangseilöse 4 Sicherungshalter 5 [POWER IN] | Verriegelbare Eingangsbuchse (Power Twist) für den Netzanschluss 6 [POWER OUT] | Verriegelbare Ausgangsbuchse (Power Twist) zur Spannungsversorgung eines angeschlossenen Geräts 7 Feststellschraube für den zweiteiligen Bügel 8 Zweiteiliger Bügel zum Aufstellen oder Aufhängen 9 Display...

  • Seite 22: Bedienung

    Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden zeigt das Display an, dass ein Reset läuft. Danach ist das Gerät betriebsbereit. 7.2 Bedienung am Gerät Im Menü navigieren Drücken Sie [MENU], um das Hauptmenü...

  • Seite 23: Dmx-Adresse

    Bedienung 7.2.1 DMX-Adresse Diese Einstellung ist nur relevant, wenn das Gerät über einen DMX-Controller gesteuert wird. Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „DMX Address“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER]. Drücken Sie [UP] oder [DOWN], um die gewünschte DMX-Adresse zwischen 1 ( „001“...

  • Seite 24: Dmx-Modus

    Bedienung 7.2.2 DMX-Modus Diese Einstellung ist nur relevant, wenn das Gerät über einen DMX-Controller gesteuert wird. Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „DMX Mode“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER]. Drücken Sie [UP] oder [DOWN], um den gewünschten DMX-Modus ( „3CH“...

  • Seite 25: Automatikprogramme

    Bedienung 7.2.3 Automatikprogramme In dieser Betriebsart wählen Sie eines der Automatikprogramme aus und konfigurieren die Ablaufgeschwindigkeit und die Dimmerintensität des Automatikprogramms. Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Stand Alone“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER].

  • Seite 26: Musiksteuerung

    Bedienung 7.2.4 Musiksteuerung In dieser Betriebsart folgt das Gerät dem Rhythmus der Hintergrundmusik oder der Geräusche, die das eingebaute Mikrofon registriert. Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Stand Alone“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER].

  • Seite 27: Farbmakros

    Bedienung 7.2.5 Farbmakros Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Stand Alone“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Color Macro“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER].

  • Seite 28: Zoom

    Bedienung 7.2.6 Zoom Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Stand Alone“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Zoom“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER].

  • Seite 29: Konstantfarben

    Bedienung 7.2.7 Konstantfarben Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Stand Alone“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Static“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER].

  • Seite 30: Farbtemperatur Und Dimmer Für Weiß

    Bedienung Anzeige Bedeutung „ Blue“ Blau „White“ Weiß 7.2.8 Farbtemperatur und Dimmer für Weiß Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Stand Alone“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Tunable White“...

  • Seite 31: Individuelle Mischfarbe

    Bedienung 7.2.9 Individuelle Mischfarbe Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Stand Alone“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „User Color“ anzeigt. Bestätigen Sie mit [ENTER].

  • Seite 32: Slave-Modus

    Bedienung Drücken Sie [ENTER], um die Auswahl zu übernehmen. 7.2.10 Slave-Modus Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Slave“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER].

  • Seite 33: Systemeinstellungen

    Bedienung 7.2.11 Systemeinstellungen 7.2.11.1 Display drehen Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Settings“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Display Reverse“ anzeigt. Bestä‐ tigen Sie mit [ENTER].

  • Seite 34: Displaybeleuchtung

    Bedienung 7.2.11.2 Displaybeleuchtung Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Settings“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „DisplayLight“ anzeigt. Bestätigen Sie mit [ENTER].

  • Seite 35: Verhalten Bei Ausfall Der Dmx-Steuerung

    Bedienung 7.2.11.3 Verhalten bei Ausfall der DMX-Steuerung Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Settings“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „DMX Fail“ anzeigt. Bestätigen Sie mit [ENTER].
  • Seite 36 Bedienung 7.2.11.4 Dimmerkurve Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Settings“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Dimmer Curve“ anzeigt. Bestätigen Sie mit [ENTER].
  • Seite 37 Bedienung Anzeige Bedeutung „Logarithmic“ Logarithmischer Verlauf (Invertierte quadratische Kurve mit steilem Verlauf am Anfang und flachem Verlauf am Ende) „S-Curve“ S-kurvenförmiger Verlauf (Nichtlineare Kurve mit ausgeprägt flachem Verlauf an Anfang und Ende) QuadZoom 610 LED-PAR...
  • Seite 38 Bedienung 7.2.11.5 Ansprechverhalten des Dimmers Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Settings“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Dimmer Response“ anzeigt. Bestä‐ tigen Sie mit [ENTER].

  • Seite 39: Tastensperre

    Bedienung 7.2.11.6 Tastensperre Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Settings“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „AutoLock“ anzeigt. Bestätigen Sie mit [ENTER].

  • Seite 40: Systeminformationen

    Bedienung 7.2.12 Systeminformationen 7.2.12.1 Firmwareversion Drücken Sie [MENU], um das Hauptmenü zu aktivieren. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „System Info“ anzeigt. Bestätigen Sie die Auswahl mit [ENTER]. Drücken Sie [UP] oder [DOWN] so oft, bis das Display „Firmware“ anzeigt. ð...

  • Seite 41: Menüübersicht

    Bedienung 7.3 Menüübersicht DMX Address DMX Mode Stand Alone Slave Settings System Info 001...512 Auto Yes/No Display Reverse On/O Firmware V1.0 Program 1 Dimmer 000...255 DisplayLight On/O Operation Hours xxxHrs Program 2 Speed 000...255 DMX Fail Hold Program 6 Tunable White Blackout 10CH Sound...

  • Seite 42: Funktionen Im 3-Kanal-Dmx-Modus

    Bedienung 7.4 Funktionen im 3-Kanal-DMX-Modus Kanal Wert Funktion 000…255 Intensität des Dimmers von dunkel (0) bis hell (255) 000…255 Farbtemperatur von 3200 K bis 7280 K 000…255 Stufenweises Zoomen, ansteigend QuadZoom 610 LED-PAR...

  • Seite 43: Funktionen Im 4-Kanal-Dmx-Modus

    Bedienung 7.5 Funktionen im 4-Kanal-DMX-Modus Kanal Wert Funktion 000…255 Intensität des Dimmers von dunkel (0) bis hell (255) Stroboskop 000…005 LEDs eingeschaltet 006…010 LEDs ausgeschaltet 011…033 Zufällige Impulse, Geschwindigkeit zunehmend 034…056 Zufällig ansteigende Helligkeit, Geschwindigkeit zunehmend 057…079 zufällig abnehmende Helligkeit, Geschwindigkeit zunehmend 080…102 Zufälliger Strobe-Effekt, Geschwindigkeit zunehmend 103…127...
  • Seite 44 Bedienung Kanal Wert Funktion 014…021 Bernsteinfarben 022…029 Warmes Gelb … … 102…109 Warmweiß 110…117 Weiß 118…125 Kaltweiß 126…127 Farbwechsel Stop 128…191 Farbwechsel Farbe 1…12, Geschwindigkeit zunehmend 192…255 Langsamer Farbwechsel mit Überblendung Farbe 1…12, Geschwindigkeit zunehmend 000…255 Stufenweises Zoomen, ansteigend QuadZoom 610 LED-PAR...

  • Seite 45: Funktionen Im 5-Kanal-Dmx-Modus

    Bedienung 7.6 Funktionen im 5-Kanal-DMX-Modus Kanal Wert Funktion 000…255 Intensität Rot (0 %…100 %) 000…255 Intensität Grün (0 %…100 %) 000…255 Intensität Blau (0 %…100 %) 000…255 Intensität Weiß (0 %…100 %) 000…255 Stufenweises Zoomen, ansteigend QuadZoom 610 LED-PAR...

  • Seite 46: Funktionen Im 8-Kanal-Dmx-Modus

    Bedienung 7.7 Funktionen im 8-Kanal-DMX-Modus Kanal Wert Funktion 000…255 Intensität des Dimmers von dunkel (0) bis hell (255) Stroboskop 000…005 LEDs eingeschaltet 006…010 LEDs ausgeschaltet 011…033 Zufällige Impulse, Geschwindigkeit zunehmend 034…056 Zufällig ansteigende Helligkeit, Geschwindigkeit zunehmend 057…079 zufällig abnehmende Helligkeit, Geschwindigkeit zunehmend 080…102 Zufälliger Strobe-Effekt, Geschwindigkeit zunehmend 103…127...
  • Seite 47 Bedienung Kanal Wert Funktion 000…255 Intensität Weiß (0 %…100 %) Farbmakros (überschreibt Kanal 3…6) 000…005 Blackout 011…013 014…021 Bernsteinfarben 022…029 Warmes Gelb … … 102…109 Warmweiß 110…117 Weiß 118…125 Kaltweiß 126…127 Farbwechsel Stop 128…191 Farbwechsel Farbe 1…12, Geschwindigkeit zunehmend 192…255 Langsamer Farbwechsel mit Überblendung Farbe 1…12, Geschwindigkeit zunehmend 000…255 Stufenweises Zoomen, ansteigend...

  • Seite 48: Funktionen Im 10-Kanal-Dmx-Modus

    Bedienung 7.8 Funktionen im 10-Kanal-DMX-Modus Kanal Wert Funktion 000…255 Intensität des Dimmers von dunkel (0) bis hell (255) Stroboskop 000…005 LEDs eingeschaltet 006…010 LEDs ausgeschaltet 011…033 Zufällige Impulse, Geschwindigkeit zunehmend 034…056 Zufällig ansteigende Helligkeit, Geschwindigkeit zunehmend 057…079 zufällig abnehmende Helligkeit, Geschwindigkeit zunehmend 080…102 Zufälliger Strobe-Effekt, Geschwindigkeit zunehmend 103…127...
  • Seite 49 Bedienung Kanal Wert Funktion 000…255 Intensität Weiß (0 %…100 %) Farbmakros (überschreibt Kanal 3…6) 000…005 Blackout 011…013 014…021 Bernsteinfarben 022…029 Warmes Gelb … … 102…109 Warmweiß 110…117 Weiß 118…125 Kaltweiß 126…127 Farbwechsel Stop 128…191 Farbwechsel Farbe 1…12, Geschwindigkeit zunehmend 192…255 Langsamer Farbwechsel mit Überblendung Farbe 1…12, Geschwindigkeit zunehmend 000…005 Ohne Funktion...
  • Seite 50 Bedienung Kanal Wert Funktion 000…005 Ohne Funktion 006…063 Linearer Verlauf 064…127 Exponentieller Verlauf 128…191 Logarithmischer Verlauf 192…255 S-kurvenförmiger Verlauf 000…255 Stufenweises Zoomen, ansteigend QuadZoom 610 LED-PAR...

  • Seite 51: Technische Daten

    Technische Daten Technische Daten Artikelnummer Lichtquelle 6 × 4in1-RGBW-LED, je 10 W Eigenschaften der Farbtemperatur 3200 K…7280 K Lichtquelle Optische Abstrahlwinkel 15°…30° Eigenschaften Wiederholrate 5000 Hz 225 mm 190 mm Ansteuerung Tasten und Display Anzahl der DMX-Kanäle 3, 4, 5, 8 oder 10 Eingangsanschlüsse Spannungsversorgung Verriegelbare Eingangsbuchse...
  • Seite 52 Technische Daten Artikelnummer Versorgungsspannung 100 - 240 V 50/60 Hz Schutzart IP20 Montageoptionen hängend, stehend Abmessungen (B × H × T), mit Bügel 225 mm × 230 mm × 190 mm Gewicht 2,5 kg Umgebungsbedin‐ Temperaturbereich 0 °C…40 °C gungen relative Luftfeuchte 20 %…80 % (nicht kondensierend) QuadZoom 610...
  • Seite 53 Technische Daten Weitere Informationen Artikelnummer Bauform Studio-Gehäuse Anzahl der LEDs Farbmischung RGBW LED-Typ x-in-1 Bodengehäuse Lüfterlos Kabelloses DMX nein Gehäusefarbe schwarz QuadZoom 610 LED-PAR...

  • Seite 54: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...

  • Seite 55: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: QuadZoom 610 LED-PAR...
  • Seite 56 4. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. QuadZoom 610 LED-PAR...

  • Seite 57: Reinigung

    Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr.

  • Seite 58: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 60 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
