18

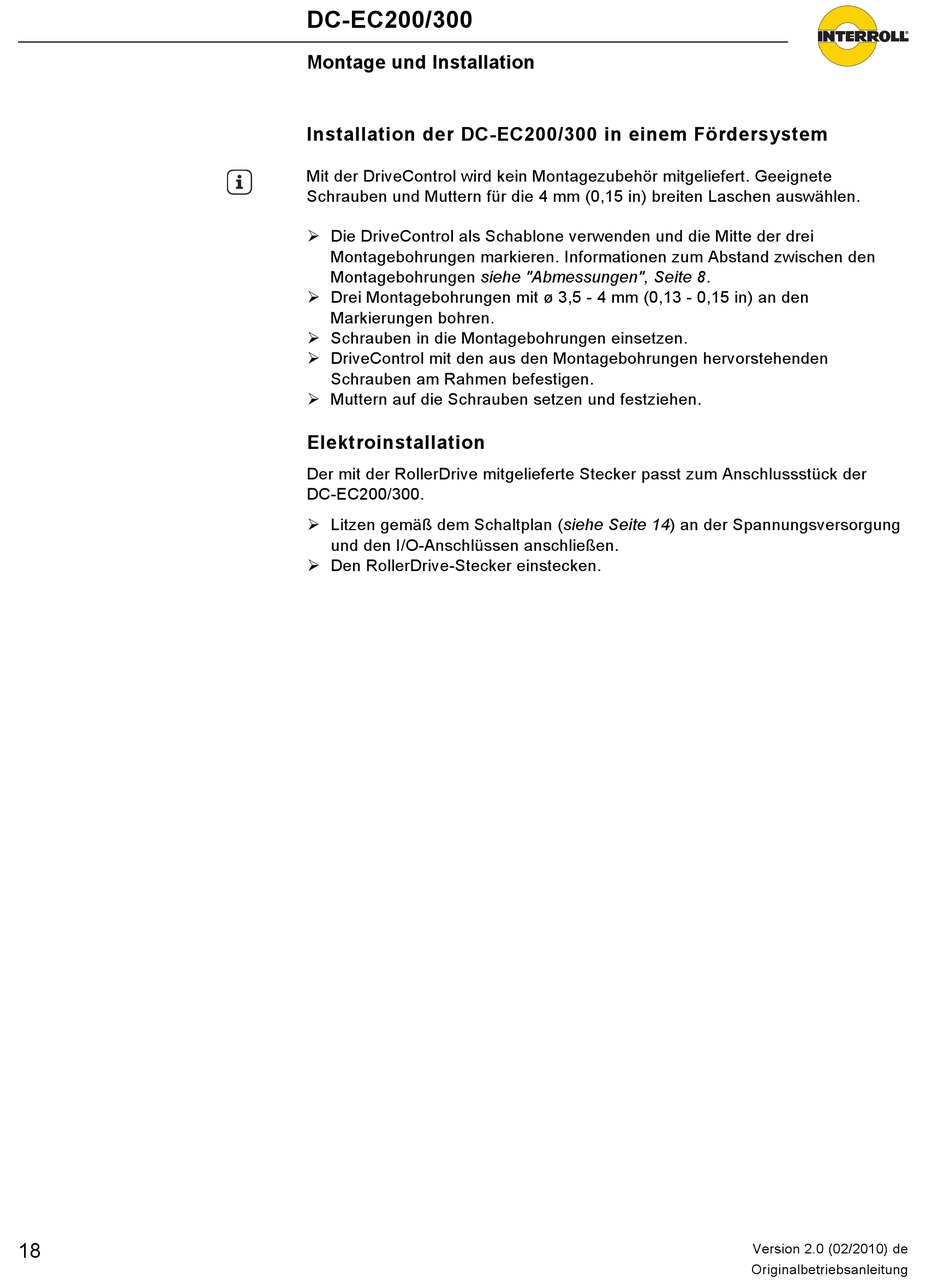

DC-EC200/300
Montage und Installation
Installation der DC-EC200/300 in einem Fördersystem
Tipp
Mit der DriveControl wird kein Montagezubehör mitgeliefert. Geeignete
Schrauben und Muttern für die 4 mm (0,15 in) breiten Laschen auswählen.
Die DriveControl als Schablone verwenden und die Mitte der drei
Montagebohrungen markieren. Informationen zum Abstand zwischen den
Montagebohrungen siehe "Abmessungen", Seite 8.
Drei Montagebohrungen mit ø 3,5 - 4 mm (0,13 - 0,15 in) an den
Markierungen bohren.
Schrauben in die Montagebohrungen einsetzen.
DriveControl mit den aus den Montagebohrungen hervorstehenden
Schrauben am Rahmen befestigen.
Muttern auf die Schrauben setzen und festziehen.
Elektroinstallation
Der mit der RollerDrive mitgelieferte Stecker passt zum Anschlussstück der
DC-EC200/300.
Litzen gemäß dem Schaltplan (siehe Seite 14) an der Spannungsversorgung
und den I/O-Anschlüssen anschließen.
Den RollerDrive-Stecker einstecken.
Version 2.0 (02/2010) de
Originalbetriebsanleitung
