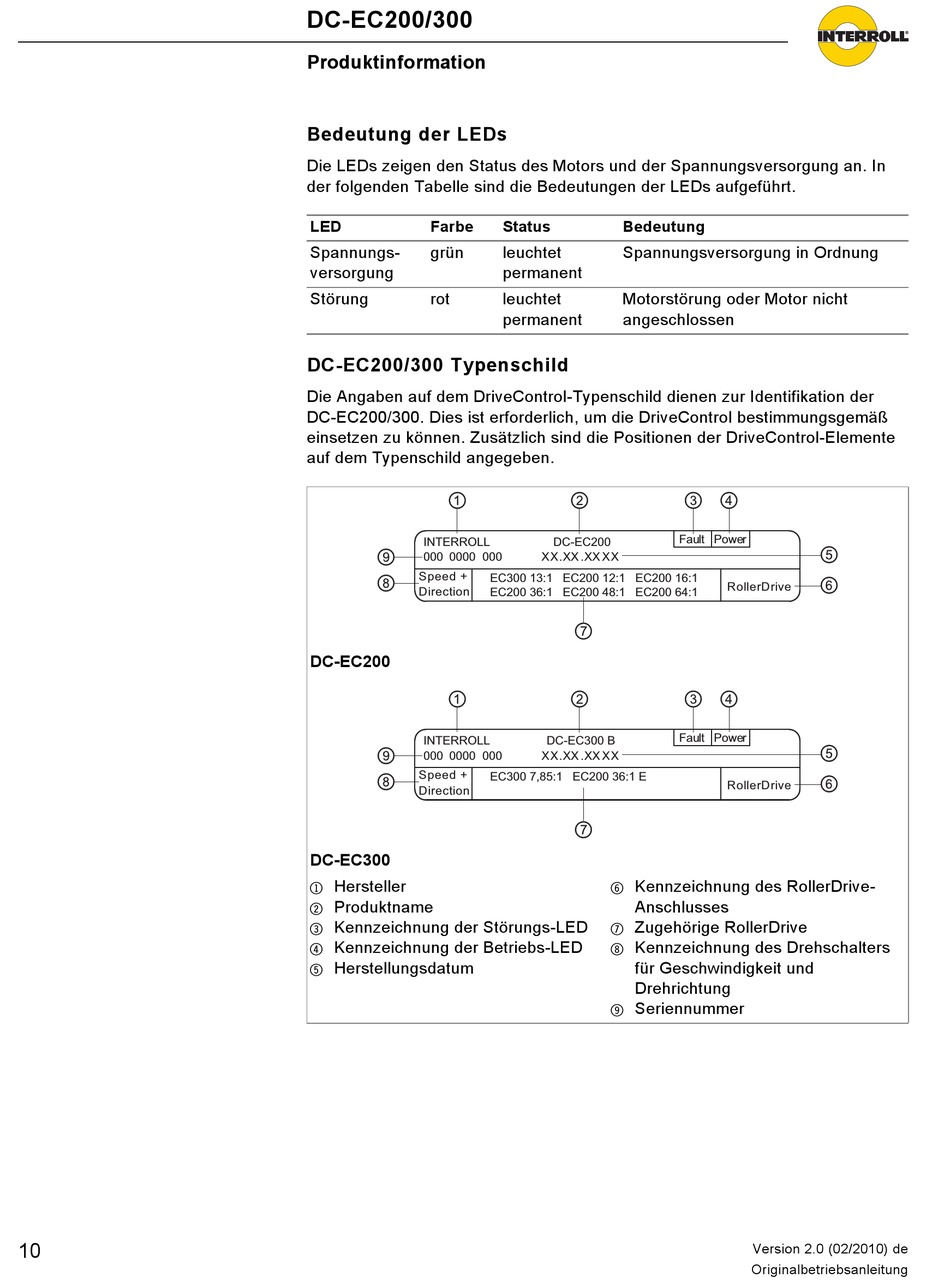

DC-EC200/300
Produktinformation
Bedeutung der LEDs
Die LEDs zeigen den Status des Motors und der Spannungsversorgung an. In
der folgenden Tabelle sind die Bedeutungen der LEDs aufgeführt.
LED
Farbe
Spannungs-
grün
versorgung
Störung
rot
DC-EC200/300 Typenschild
Die Angaben auf dem DriveControl-Typenschild dienen zur Identifikation der
DC-EC200/300. Dies ist erforderlich, um die DriveControl bestimmungsgemäß
einsetzen zu können. Zusätzlich sind die Positionen der DriveControl-Elemente
auf dem Typenschild angegeben.
INTERROLL
000 0000 000
S
peed +
Direction
DC-EC200
INTERROLL
000 0000 000
S
peed +
Direction
DC-EC300
Hersteller
1
Produktname
2
Kennzeichnung der Störungs-LED
3
Kennzeichnung der Betriebs-LED
4
Herstellungsdatum
5
Status
Bedeutung
leuchtet
Spannungsversorgung in Ordnung
permanent
leuchtet
Motorstörung oder Motor nicht
permanent
angeschlossen
DC-EC200
XX.XX .XX XX
EC300 13:1 EC200 12:1 EC200 16:1
EC200 36:1 EC200 48:1 EC200 64:1
DC-EC300 B
XX.XX .XX XX
EC300 7,85:1 EC200 36:1 E
Kennzeichnung des RollerDrive-
6
Anschlusses
Zugehörige RollerDrive
7
Kennzeichnung des Drehschalters
8
für Geschwindigkeit und
Drehrichtung
Seriennummer
9
Fault Power
RollerDrive
Fault Power
RollerDrive
Version 2.0 (02/2010) de
Originalbetriebsanleitung
