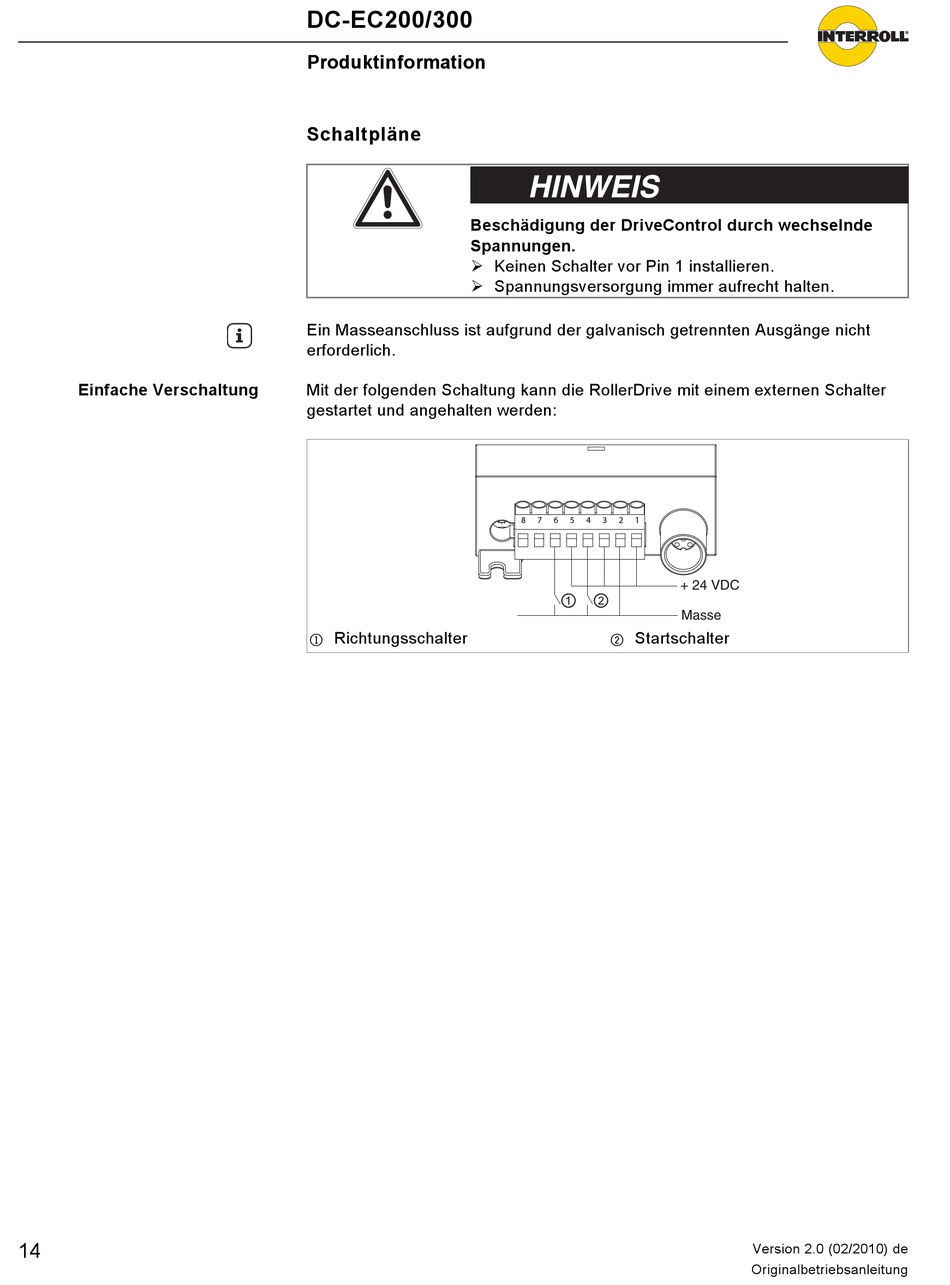

DC-EC200/300
Produktinformation
Schaltpläne
Beschädigung der DriveControl durch wechselnde
Spannungen.
Keinen Schalter vor Pin 1 installieren.
Spannungsversorgung immer aufrecht halten.
Tipp
Ein Masseanschluss ist aufgrund der galvanisch getrennten Ausgänge nicht
erforderlich.
Mit der folgenden Schaltung kann die RollerDrive mit einem externen Schalter
gestartet und angehalten werden:
Richtungsschalter
1
8
7
6
5
4
3
2
1
+ 24 VDC
Masse
Startschalter
2
Version 2.0 (02/2010) de
Originalbetriebsanleitung
