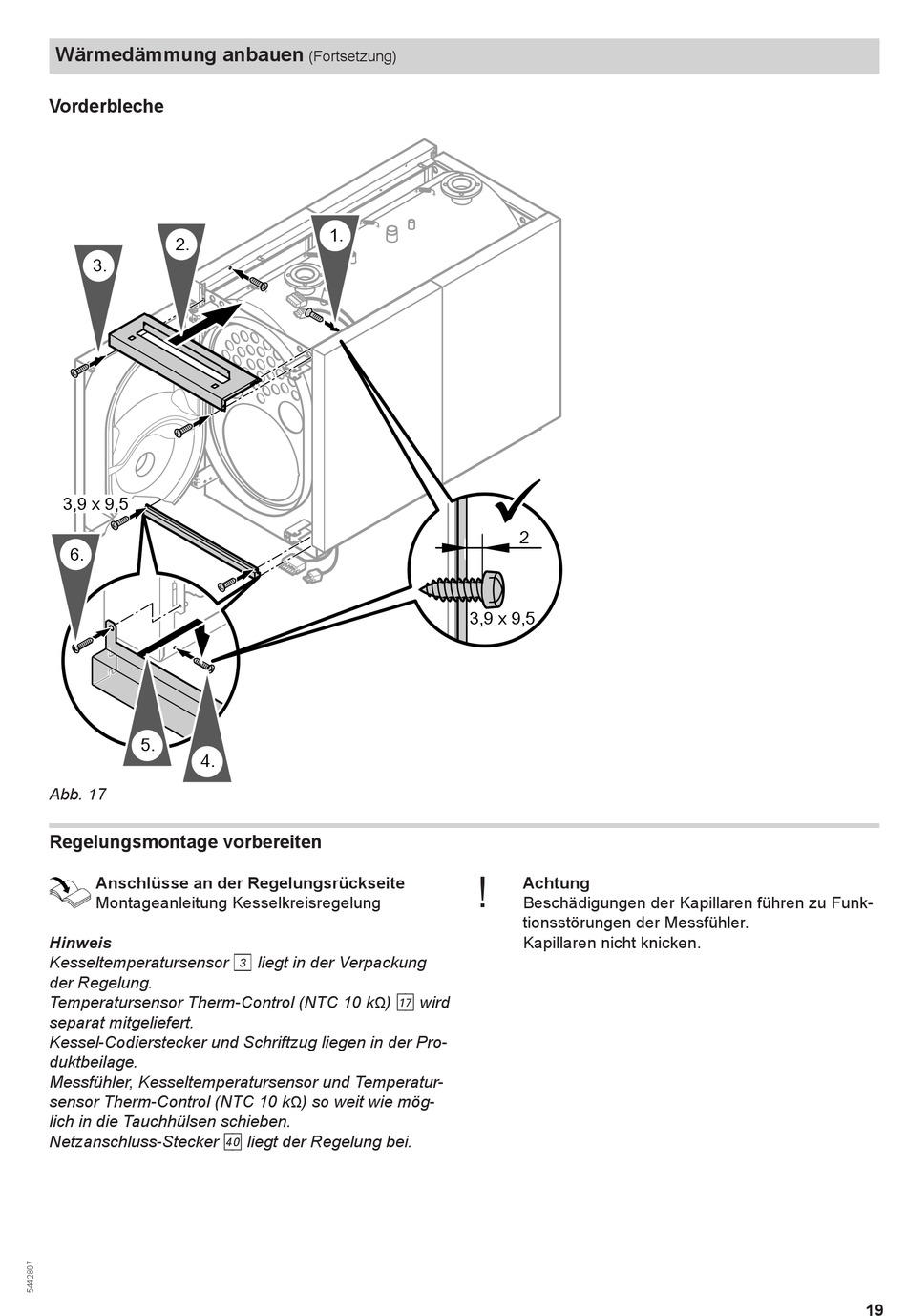

Vorderbleche; Regelungsmontage Vorbereiten - Viessmann Vitoplex 200 SX2A Montageanleitung

Wärmedämmung anbauen

Vorderbleche

2.
3.
3,9 x 9,5
6.
5.
4.
Abb. 17

Regelungsmontage vorbereiten

Anschlüsse an der Regelungsrückseite
Montageanleitung Kesselkreisregelung
Hinweis
Kesseltemperatursensor
der Regelung.
Temperatursensor Therm-Control (NTC 10 k
separat mitgeliefert.
Kessel-Codierstecker und Schriftzug liegen in der Pro-
duktbeilage.
Messfühler, Kesseltemperatursensor und Temperatur-
sensor Therm-Control (NTC 10 k
lich in die Tauchhülsen schieben.
Netzanschluss-Stecker
(Fortsetzung)
1.
liegt in der Verpackung
§
)
Ω
) so weit wie mög-
Ω
liegt der Regelung bei.
fÖ
2
3,9 x 9,5
!
Achtung
Beschädigungen der Kapillaren führen zu Funk-
tionsstörungen der Messfühler.
Kapillaren nicht knicken.
aJ wird
19
