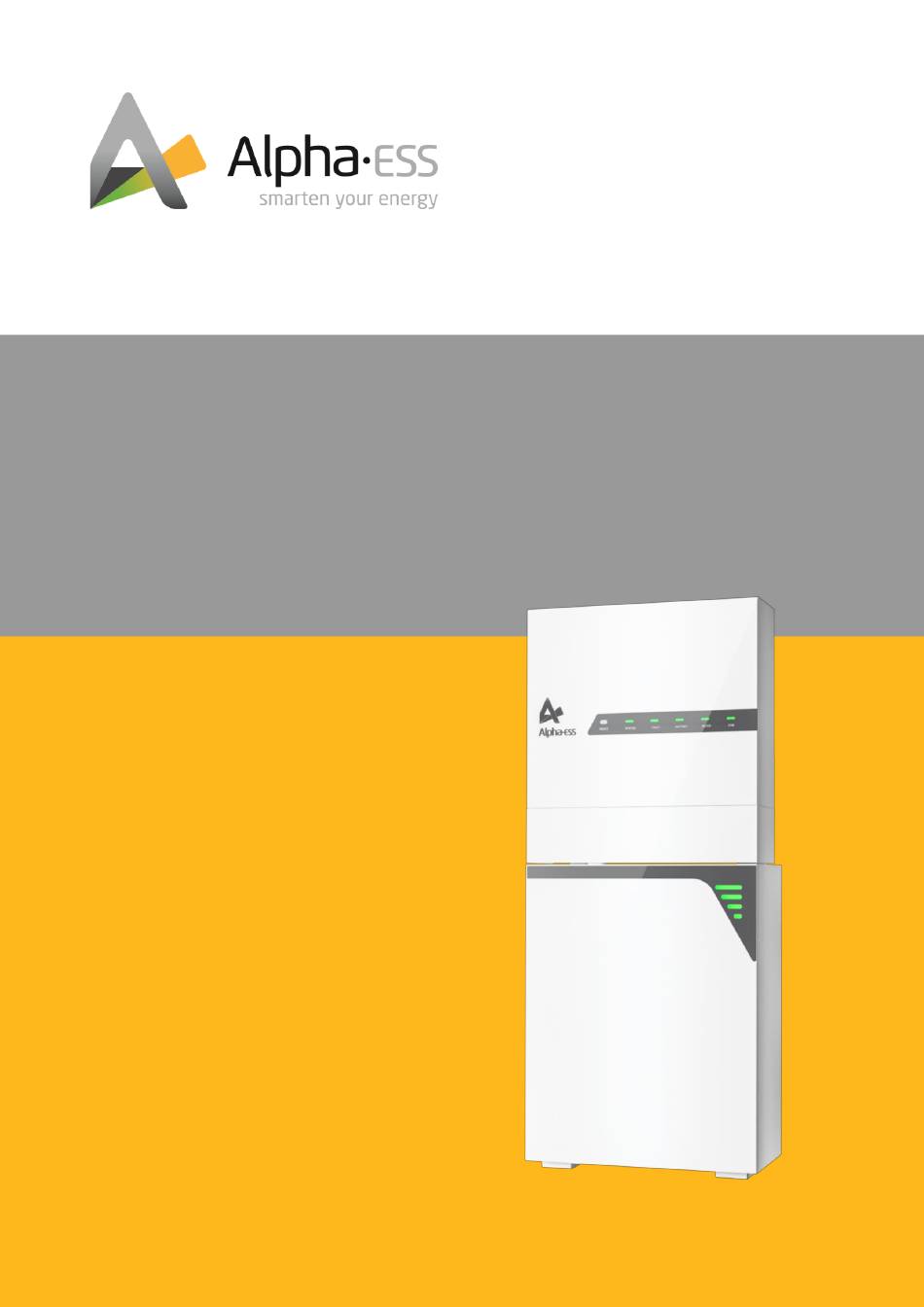

- Seite 1 BENUTZERHANDBUCH STORION SMILE-Hi10 V1.3...
- Seite 2 Smarten Your Energy Herzlichen Glückwunsch, zu Ihrem neuen Alpha ESS Speichersystem! Mit diesem Produkt erhalten Sie nicht nur einen einfachen Speicher, sondern einen multi-funktionalen und hochwertigen Energie-Begleiter für die nächsten 20 Jahre! Diesen Begleiter zeichnen vor allem Langlebigkeit, Qualität, Zuverlässigkeit und ein sehr benutzerfreundlicher Betrieb aus.
-
Seite 3: Urheberrechts-Erklärung
Schäden sowie Folgeschäden, die durch Nichtbeachtung dieser Anleitung, bei nicht bestimmungsgemäßer Verwendung des Produktes, bei Reparaturen, Öffnen des Schrankes und sonstigen jeglichen Handlungen von nicht qualifizierten und nicht von Alpha ESS zertifizierten Elektrofachkräften am Produkt oder bei der Verwendung von nicht zugelassenen Ersatzteilen entstehen oder entstanden sind. -
Seite 4: Inhaltsverzeichnis
Smarten Your Energy Inhalt Allgemeines ..........................5 Einführung ............................ 5 Sicherheit ............................. 6 Allgemeine Sicherheitshinweise ..................6 Allgemeine Gefahrenquellen ..................... 7 Sicherheitseinrichtungen ....................7 Sicherheitshinweise bei Arbeiten am Produkt ..............8 Symbole auf dem Typenschild ..................10 Bestimmungsgemäße Verwendung ................... 12 Pflichten des Betreibers .................... -
Seite 5: Allgemeines
Daten an den angeschlossenen Batteriewechselrichter. Dieser wertet die übertragenen Daten aus und passt Strom und Spannung für Lade- und Entladevorgänge der Batterie an. Der Alpha ESS Storion SMILE-Hi10 kann an ein DC-gekoppeltes System (meistens als Neuinstallation), an ein AC-gekoppeltes System (meistens als Nachrüstung) und an ein Hybrid-gekoppeltes System (meistens als Nachrüstung und zur PV-Kapazitätssteigerung) angebracht werden. -
Seite 6: Sicherheit
Smarten Your Energy 3. Sicherheit 3.1 Allgemeine Sicherheitshinweise Lesen Sie alle Anweisungen und Sicherheitsangaben zum System und allen entsprechenden Abschnitten dieses Handbuches vor Betrieb des Systems. WARNUNG! Bei auftretendem Erdschluss können normalerweise geerdete Leiter ungeerdet und geladen werden. WARNUNG! Dieses System ist schwer und sollte von mind. 2 Personen gehoben werden. ACHTUNG! Autorisiertes Servicepersonal sollte das Risiko eines elektrischen Schlages mindern, indem es den Wechselstrom, Gleichstrom und den Batteriestrom vom Wechselrichter trennt, bevor es Arbeiten jeglicher Art in Verbindung mit dem Wechselrichter durchführt. -
Seite 7: Allgemeine Gefahrenquellen
Die Sicherheitseinrichtungen dürfen nicht beschädigt, verändert, entfernt oder außer Betrieb gesetzt werden. Die ordnungsgemäße Funktion dieser Sicherheitseinrichtungen muss nach erfolgreicher Installation unter allen Umständen durch qualifizierte und von Alpha ESS zertifizierte Elektrofachkräfte geprüft werden! Der Alpha ESS Storion SMILE-Hi10 verfügt über mehrere Sicherheitseinrichtungen. Darunter fallen eine NA-Schutz-Freischaltstelle nach VDE AR N 4105 und eine Übertemperaturabschaltung. -
Seite 8: Sicherheitshinweise Bei Arbeiten Am Produkt
Smarten Your Energy 3.4 Sicherheitshinweise bei Arbeiten am Produkt Dieser Abschnitt enthält Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt zu beachten sind. Um Personen- und Sachschäden zu vermeiden und den langfristigen Betrieb des Produkts zu gewährleisten, lesen Sie diesen Abschnitt sorgfältig durch und befolgen Sie stets alle Sicherheitshinweise. GEFAHR Lebensgefahr durch Stromschlag beim Einstecken von spannungsführenden Bauteilen oder Kabeln An den leitenden Bauteilen oder Leitungen des Produkts liegen hohe Spannungen an. - Seite 9 Smarten Your Energy GEFAHR Lebensgefahr durch Stromschlag beim Berühren spannungsführender Anlagenteile bei Erdschluss Im Falle eines Erdschlusses können Teile der Anlage noch unter Spannung stehen. Das Berühren von spannungsführenden Teilen und Leitungen kann zum Tod oder zu tödlichen Verletzungen führen. Trennen Sie das Produkt von der Spannungsquelle und stellen Sie sicher, dass es nicht wieder angeschlossen werden kann, bevor Sie an dem Gerät arbeiten.
-
Seite 10: Symbole Auf Dem Typenschild
Smarten Your Energy VORSICHT - Verbrennungsgefahr durch heißen Kühlkörper und Gehäuse Berühren Sie während des Betriebs keine anderen Teile als die Abdeckung des Wechselrichters. Hinweis: Das Berühren von elektronischen Bauteilen kann den Wechselrichter durch elektrostatische Entladung beschädigen oder zerstören. Erden Sie sich, bevor Sie ein Bauteil berühren. Hinweis: Beschädigung durch Reinigungsmittel Die Verwendung von Reinigungsmitteln kann zu Schäden am Produkt und seinen Komponenten führen. -
Seite 11: Beschreibung
Smarten Your Energy Symbole auf dem Typenschild und dem Warnschild des Batteriemoduls: Symbol Beschreibung Vorsicht vor einer Gefahrenzone Dieses Symbol weist darauf hin, dass das Produkt zusätzlich geerdet werden muss, wenn am Installationsort eine zusätzliche Erdung oder ein Potenzialausgleich erforderlich ist. Vorsicht vor elektrischer Spannung Das Produkt arbeitet mit hohen Spannungen Gefahr von Verätzungen... -
Seite 12: Bestimmungsgemäße Verwendung
Smarten Your Energy 4. Bestimmungsgemäße Verwendung Das Gerät darf nur innerhalb der zulässigen technischen Daten montiert und installiert und betrieben werden. Die Anforderungen an den Aufstellungsort müssen eingehalten werden. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Angaben in dieser Anleitung sowie in den mitgelieferten Anleitungen der Komponenten von anderen Herstellern. -
Seite 13: Bedingungen Des Aufstellungsorts
Smarten Your Energy 4.2 Bedingungen des Aufstellungsorts Raumbeschaffenheit: ➢ Vor eindringendem Wasser geschützt; ➢ Sauber und frei von Fremdkörpern; ➢ Frei von leicht entzündlichen (z. B. Papier) oder explosiven Materialien (z. B. Benzin, Lacke); ➢ Ausreichend belüftet. Raumgröße: ➢ Raumvolumen größer als 8,00 m³; ➢... -
Seite 14: Produktbeschreibung

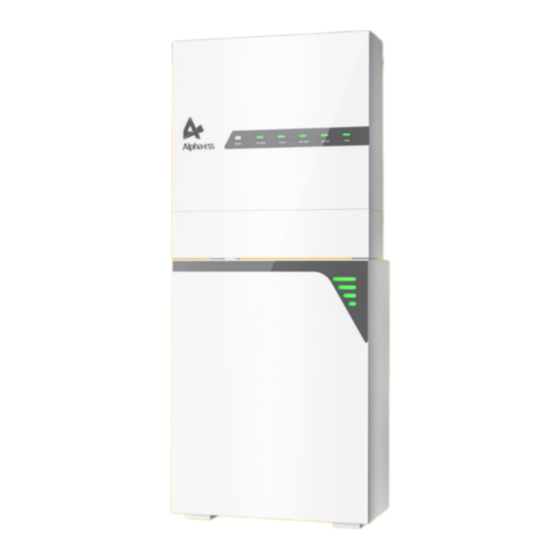

Smarten Your Energy 5. Produktbeschreibung 5.1 Wechselrichter – Beschreibung Aussehen und Abmessungen des Wechselrichters Auf dem Anzeigefeld befinden sich fünf LED-Anzeigen und eine Reset-Taste. Die LED-Anzeigen geben Auskunft über den Betriebszustand des Systems. Das externe WiFi-Modul wird mit dem Wechselrichter neu gestartet, wenn Sie 5 Sekunden lang die Reset-Taste drücken. -
Seite 15: Batterie - Beschreibung
Smarten Your Energy Wechselrichter LED-Anzeige LED-Anzeige Status Beschreibung System funktioniert normal System System nicht in Betrieb Fehler Fehler im System (Fault) Kein Fehler Batteriemodul funktioniert normal Batterie Batteriekommunikation vorhanden, funktioniert aber (Battery) nicht normal Batteriekommunikation verloren Zählerkommunikation funktioniert normal Zählerkommunikation verloren Zähler Netzzähler-Kommunikation im AC- oder Hybrid-Modus (Meter) - Seite 16 Smarten Your Energy Auf dem Batteriemodul befindet sich eine LED- Anzeige mit 4 LED-Streifen. Die unterschiedlichen Farben beschreiben die verschiedenen Zustände: grün für den SOC-Zustand, gelb für den Schutzzustand, rot für den Fehlerzustand. Die LED-Anzeige selbst gibt Auskunft über den Ladezustand (SOC) des Batteriepacks. LED-Anzeige Beschreibung SOC ≤...
-
Seite 17: Online-Monitoring Für Anlagenbetreiber
Smarten Your Energy 6. Online-Monitoring für Anlagenbetreiber Als Anlagenbetreiber können Sie sämtliche Daten Ihres Systems über das Online-Monitoring (Webseite/ APP) überwachen. Die Zugangsdaten zum Online-Monitoring legen Sie bei der Registrierung selbst fest. Nähere Informationen über das Online-Monitoring via Webseite erhalten Sie im entsprechenden Benutzerhandbuch Online Monitoring Webserver auf www.alpha-ess.de. -
Seite 18: Online-Monitoring Via Webseite - Login
Smarten Your Energy 6.1.2 Online-Monitoring via Webseite – Login • Öffnen Sie die Seite www.alpha-ess.de. • Klicken Sie dort im oberen Bereich auf „Alpha Monitoring“. • Geben Sie Ihren Benutzernamen und Passwort ein und klicken Sie auf Login. Falls Sie sich noch nicht registriert haben, wählen Sie “REGISTER”... -
Seite 19: Einschalten Des Systems
Smarten Your Energy 7.2 Einschalten des Systems Prüfen Sie vor dem Einschalten des AC-Schutzschalters zwischen Wechselrichter und Netz, ob die AC- Spannung auf der Netzseite des AC- Schutzschalters innerhalb des angegebenen Bereichs liegt Vorbereitung: Vergewissern Sie sich, dass alle an das Gerät angeschlossenen Schutzschalter ausgeschaltet sind. Prüfen Sie, ob das Gerät an das Netz angeschlossen ist. -
Seite 20: Ausschalten Des Systems
Sollten Sie dabei unsicher sein oder die Lösungsvorschläge den Fehler nicht beheben, kontaktieren Sie Ihren Installateur oder den Hersteller. Hinweis: Wenn Sie Ihren Installateur oder Alpha ESS kontaktieren, halten Sie bitte die Seriennummer Ihrer Anlage bereit. Diese finden sie in der Benutzeroberfläche des Wechselrichters unter dem Menüpunkt „Informationen“, im Online-Monitoring oder alternativ an der rechten Seite des... -
Seite 21: Speicher Befindet Sich In Usv-Modus
9. Wartung und Reinigung WARNUNG: Eventuell Lebensgefahr durch unsachgemäße Ausführung der Wartung und Reinigung! • Achten Sie darauf, dass nur qualifizierte und von Alpha ESS zertifizierte Elektrofachkräfte die Wartung und Reinigung ausführen. • Achten Sie auf Sauberkeit am Arbeitsplatz! • Lose Teile sind Unfallquellen! Hinweis: Bei allen Arbeiten an der Storion-Serie ist die Service- und Wartungsanleitung zu beachten. -
Seite 22: Routinemäßige Wartung
Smarten Your Energy Hinweis: Sämtliche Arbeiten am Speicher dürfen nur bei ausgeschaltetem System und herausgenommenen Sicherungen durchgeführt werden. 9.1 Routinemäßige Wartung Normalerweise benötigen der Wechselrichter und das Batteriemodul keine Wartung oder Kalibrierung. Um die Genauigkeit der SOC-Anzeige zu erhalten, wird jedoch empfohlen, eine vollständige Ladung (Laden der Batterie, bis die Ladeleistung 0 ist) der Batterie in regelmäßigen Abständen (z. -
Seite 23: Reinigung
Wenn an dem Ort, an dem der Akku installiert ist, ein Feuer ausbricht, führen Sie die folgenden Gegenmaßnahmen durch: − Bei einem Brand umgehend die Feuerwehr alarmieren! − Die Feuerwehr informieren, dass sich im Alpha ESS Storion Speichersystem Li-Ionen- Batterien befinden. Feuerlöschmittel Bei normalem Betrieb ist kein Atemschutzgerät erforderlich. -
Seite 24: Undichte Batterien
Beschädigte Batterien dürfen unter keinen Umständen weiterverwendet werden, da sonst Personen- und Sachschäden drohen. Wenn das Batteriemodul beschädigt ist, verpacken Sie es bitte in die Original Gefahrgutkarton und übergeben Sie an Alpha ESS oder einen zertifizierten Alpha ESS Servicepartner. Hinweis: Beschädigte Batterien können undicht werden (austretende Elektrolytflüssigkeit) oder entflammbares Gas produzieren. -
Seite 25: Entsorgung
Die in den Alpha ESS-Speichern verbauten Batteriemodule sind an ein Batterierücknahmesystem angeschlossen und erfüllen somit die Forderungen des Batteriegesetzes (BattG). Vielen Dank für das Lesen des Alpha ESS Benutzerhandbuchs Storion SMILE-Hi10. Falls Sie Probleme haben, senden Sie uns einfach eine E-Mail an service@alpha-ess.de.
