Step 8
J
M
L
K
H
4
C
G
(EN)

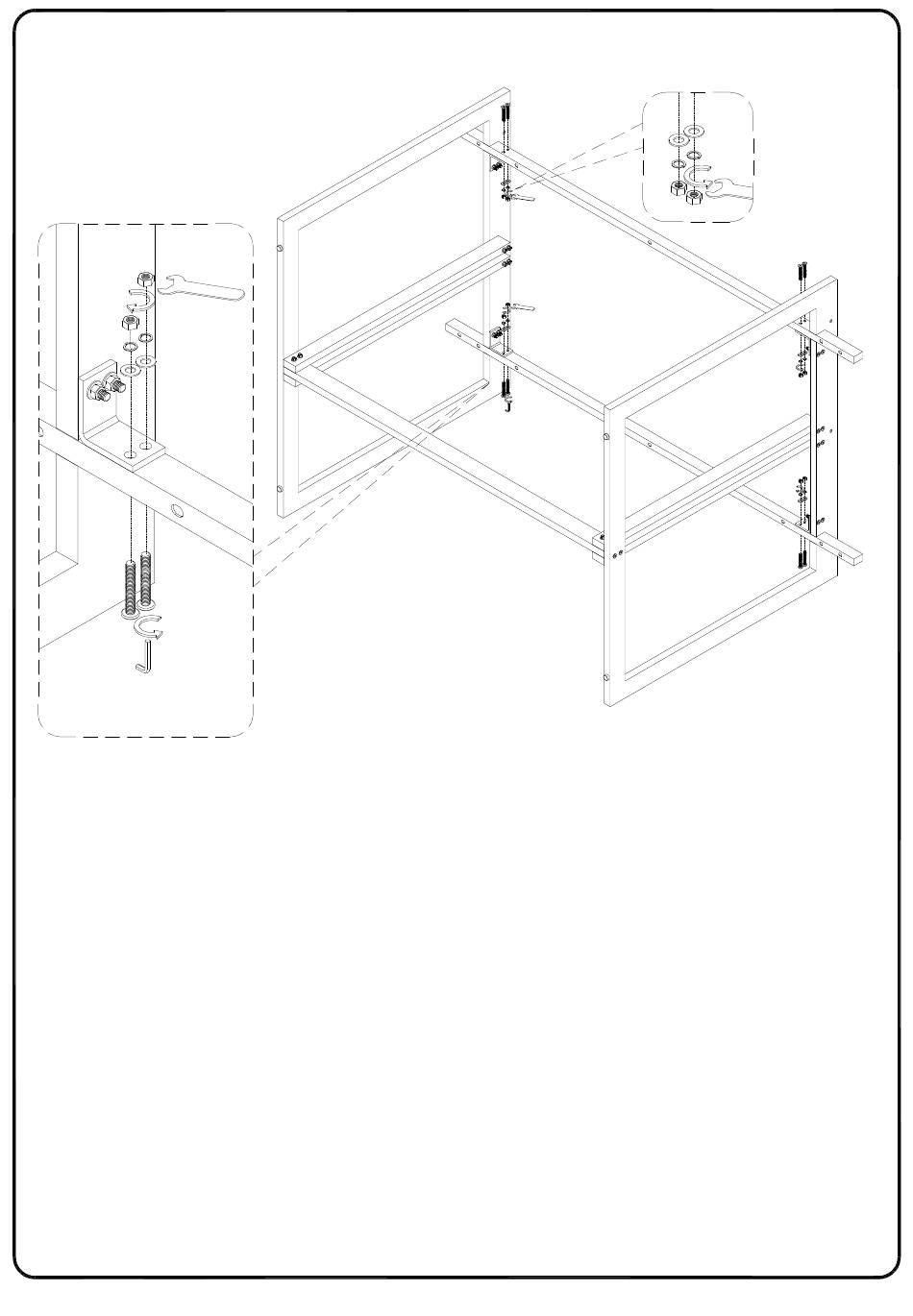

Using Bolt (C), Nut (J), Lock Washer (L) and Flat Washer (K) secure L Shape bracket (H) to
part (4) with Hex key (G) and Wrench (M) as per diagram.
(FR)
En utilisant le boulon (C), l'écrou (J), la rondelle de blocage (L) et la rondelle plate (K) fixez le
support en forme de L (H) à la pièce (4) avec la clé hexagonale (G) et la clé (M) en
conformément au schéma.
(ESP)
Use el perno (C), la tuerca (J), la arandela del cierre (L) y la arandela plana (K) para fijar el
soporte en forma de L (H) a la parte (4) con la llave hexagonal (G) y la llave (M) según el
diagrama.
(DE)
Befestigen Sie die L-förmige Halterung (H) an das Teil (4) durch den Inbusschlüssel (G) y den
Schraubenschlüssel (M) mit dem Bolzen (C), der Mutter (J), der Sicherungsscheibe (L) und der
Unterlegscheibe (K) gemäß der Abbildung.
Copyright
©
2022 by Walker Edison Furniture Co., LLC. All rights reserved.
C
K
L
J
4
4
C
M
C
C
P.16
