Ítem N.°:
TM
Walker Edison
®
Copyright
BU44MCA
BU44MCA
©
2018 by Walker Edison Furniture Co., LLC. All rights reserved.
BU44MCA
BU44MCA
Artikel# :
Revised 27/06/2019(I)
P.1
Inhalt
sverzeichnis
Vorherige
Seite
Nächste
Seite
1
2
3
4
5
Werbung
Verwandte Anleitungen für Walker Edison BU44MCA
Möbel Walker Edison BU42ARC2D Montageanleitung
(58 Seiten)
Möbel Walker Edison BU47WDRT Montageanleitung
(36 Seiten)
Möbel Walker Edison BU58NADFGL Montageanleitung
(36 Seiten)
Möbel Walker Edison BU52CON Montageanleitung
(44 Seiten)
Möbel Walker Edison BU60FAYFW Montageanleitung
(29 Seiten)
Möbel Walker Edison BU60WYT2D Montageanleitung
(29 Seiten)
Möbel Walker Edison BU69BTLST Montageanleitung
(12 Seiten)
Möbel Walker Edison BU58FRAN2D Montageanleitung
(30 Seiten)
Möbel Walker Edison BU58FR2DD Montageanleitung
(45 Seiten)
Möbel Walker Edison BU58HPBM Bedienungsanleitung
(30 Seiten)
Möbel Walker Edison BU58HPBM Montageanleitung
(30 Seiten)
Möbel Walker Edison BU70KCSB Montageanleitung
(27 Seiten)
Möbel Walker Edison BU52JOR Montageanleitung
(34 Seiten)
Möbel Walker Edison BU30SEA Montageanleitung
(28 Seiten)
Möbel Walker Edison BU52SV6D Montageanleitung
(38 Seiten)
Möbel Walker Edison BU62NOA4D Montageanleitung
(28 Seiten)
Inhaltszusammenfassung für Walker Edison BU44MCA

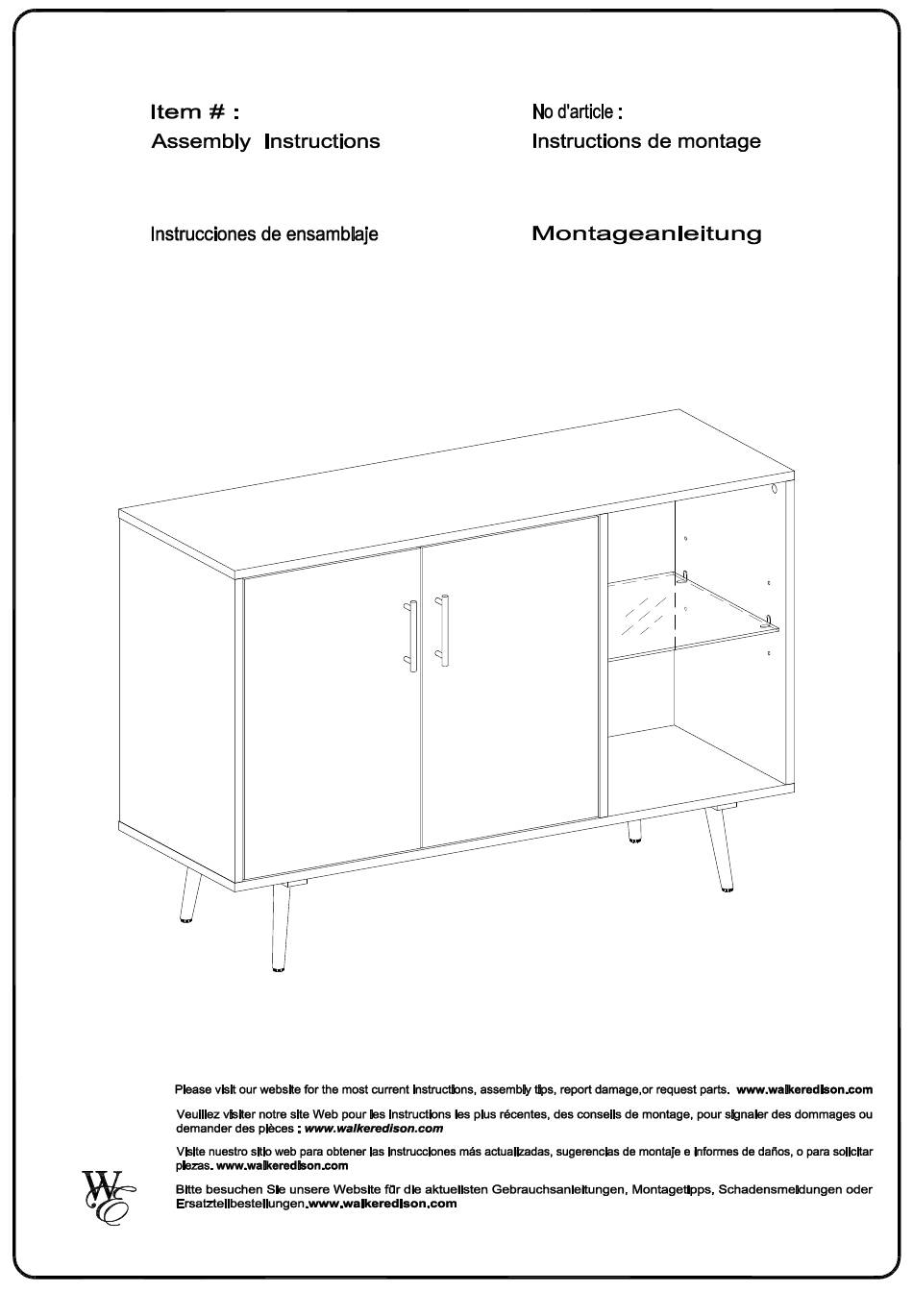

Seite 1
BU44MCA BU44MCA Ítem N.°: BU44MCA BU44MCA Artikel# : Walker Edison Revised 27/06/2019(I) ® © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 2
A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 3: Instructions De Montage Générales
Un tournevis cruciforme est requis pour le montage de ce produit. Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 4
No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 5: Allgemeine Montagerichtlinien
Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 6: Lista De Piezas
Lista de piezas © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 7
Bolzen Door stopper Türstopper Ø3x15mm Screw Schraube Door Hinge Türscharnier Door Hinge Türscharnier Plastic pivot Kunststoffzapfen Ø3x12mm Screw Schraube Handle Griff Ø4x22mm Handle Bolt Griffbolzen Ø3x17mm Screw Schraube © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 8
Für die Montage ist ein Kreuzschlitzschraubendreher erforderlich (nicht im Lieferumfang enthalten) The hardware quantities listed above are required for proper assembly.Some extra hardware may also have been included. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 9
Step 1 (EN) Attach cam bolt (B) to part (1) with screwdriver (DE) Nockenbolzen (B) mit Schraubendreher an Teil (1) befestigen. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 10
Step 2 (EN) Insert wooden dowel (A) into part (3,4,5,6). (DE) Holzdübel (A) in das Teil (3,4,5,6) einsetzen. P.10 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 11
(EN) Attach part (3,4,5,6) to part (2) using bolt (E) with hex key (W). (DE) Teil (3,4,5,6) mit Bolzen (E) und Innensechskantschlüssel (W) an Teil (2) befestigen. P.11 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 12
Step 4 (EN) Slide back panel (9,10) into grooves as per diagram. (DE) Rückwand (9,10) wie abgebildet in die Nuten schieben. P.12 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 13
Insert part (1) into part (3,4,5,6), then insert and secure cam lock (C) to part (3,4,5,6) to lock it. (DE) Teil (1) in Teil (3,4,5,6) einsetzen, danach Nockenverschluss (C) in Teil (3,4,5,6) einsetzen und festziehen, um ihn zu verriegeln. P.13 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 14
(EN) Attach part (12) to part (11) using bolt (V) with hex key (W). (DE) Teil (12) mit Bolzen (V) und Innensechskantschlüssel (W) an Teil (11) befestigen. P.14 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 15
(EN) Attach part (11,12) to part (2) using bolt (U) with hex key (W). (DE) Teil (11,12) mit Bolzen (U) und Innensechskantschlüssel (W) an Teil (2) befestigen. P.15 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 16
Step 8 (EN) Attach plastic wedge (T) to part (9,10) using screw (S) with screwdriver. (DE) Kunststoffkeil (T) mit Schraube (S) und Schraubendreher an Teil (9,10) befestigen. P.16 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 17
Step 9 (EN) Place sticker (D) over holes as per diagram. (DE) Aufkleber (D) wie abgebildet über die Löcher kleben. P.17 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 18
Step 10 (EN) Attach door stopper (J) to part (1) using screw (K) with screwdriver. (DE) Türstopper (J) mit Schraube (K) und Schraubendreher an Teil (1) befestigen. P.18 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 19
Step 11 (EN) Insert shelf support pin (F) into part (3,4). (DE) Regalstützstift (F) in Teil (3,4) einsetzen. P.19 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 20
Step 12 (EN) Place shelf (8) on top of support pin. (DE) Regalboden (8) oben auf Stützstift legen. P.20 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 21
Griff (Q) mit Griffbolzen (R) und Schraubendreher an Teil (13,14) befestigen. Türscharnier (L,M) mit Schraube (P) und Schraubendreher an Teil (13,14) befestigen. Bolzen (H) an Teil (13,14) festziehen. P.21 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 22
Step 14 (EN) Place plastic pivot (N) over holes as per diagram. (DE) Kunststoffzapfen (N) wie abgebildet über Bohrungen legen. P.22 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 23
Türscharnier (L) in Kunststoffzapfen (N) auf Teil (2) stecken. Oberes Türscharnier in Kunststoffzapfen (N) auf Teil (1) stecken. Danach die Tür (14) in das untere Scharnier (L) einsetzen. Tür am Türscharnier (L) mit Schrauben (P) mit gleichmäßigem Druck festziehen. P.23 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 24
Türscharnier (M) in Kunststoffzapfen (N) auf Teil (2) stecken. Oberes Türscharnier in Kunststoffzapfen (N) auf Teil (1) stecken. Danach die Tür (13) in das untere Scharnier (M) schieben. Tür am Türscharnier (M) mit Schrauben (P) mit gleichmäßigem Druck festziehen. P.24 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 25
Step 17 (EN) Insert glass holder (G) into part (4,5). (DE) Glashalter (G) in Teil (4,5) einsetzen. P.25 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 26
Step 18 (EN) Place glass (7) on top of glass holder carefully. (DE) Glasscheibe (7) vorsichtig auf Glashalter legen. P.26 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 27
Step 19 Final Assembly P.27 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
