Ítem N.°:
TM
Walker Edison
®
Copyright
AF32ALSD
AF32ALSD
©
2018 by Walker Edison Furniture Co., LLC. All rights reserved.
AF32ALSD
Artikel# :
AF32ALSD
Revised 15/05/2019 (E)
P.1
Vorherige
Seite
Nächste
Seite
1
2
3
4
5
Werbung
Verwandte Anleitungen für Walker Edison AF32ALSD
Möbel Walker Edison AF32ALSD Montageanleitung
(32 Seiten)
Möbel Walker Edison AF34MADW Montageanleitung
(27 Seiten)
Möbel Walker Edison AF32ALMD Montageanleitung
(32 Seiten)
Möbel Walker Edison AF30ABGD Montageanleitung
(27 Seiten)
Möbel Walker Edison AF30NORCRN Montageanleitung
(26 Seiten)
Möbel Walker Edison AF32HD1D Montageanleitung
(35 Seiten)
Möbel Walker Edison AF32ALGRD Montageanleitung
(32 Seiten)
Möbel Walker Edison AF32ALXD Montageanleitung
(32 Seiten)
Möbel Walker Edison AF30ADD Montageanleitung
(24 Seiten)
Möbel Walker Edison AF18PKRST Montageanleitung
(16 Seiten)
Möbel Walker Edison AF40JER Montageanleitung
(14 Seiten)
Möbel Walker Edison AF40MXCT Montageanleitung
(15 Seiten)
Möbel Walker Edison AF44LAN1DRCT Montageanleitung
(27 Seiten)
Möbel Walker Edison AF18MSTST Montageanleitung
(20 Seiten)
Möbel Walker Edison AFWDRT2D Montageanleitung
(28 Seiten)
Möbel Walker Edison AF44LAN3DRET Montageanleitung
(32 Seiten)
Inhaltszusammenfassung für Walker Edison AF32ALSD
Seite 1

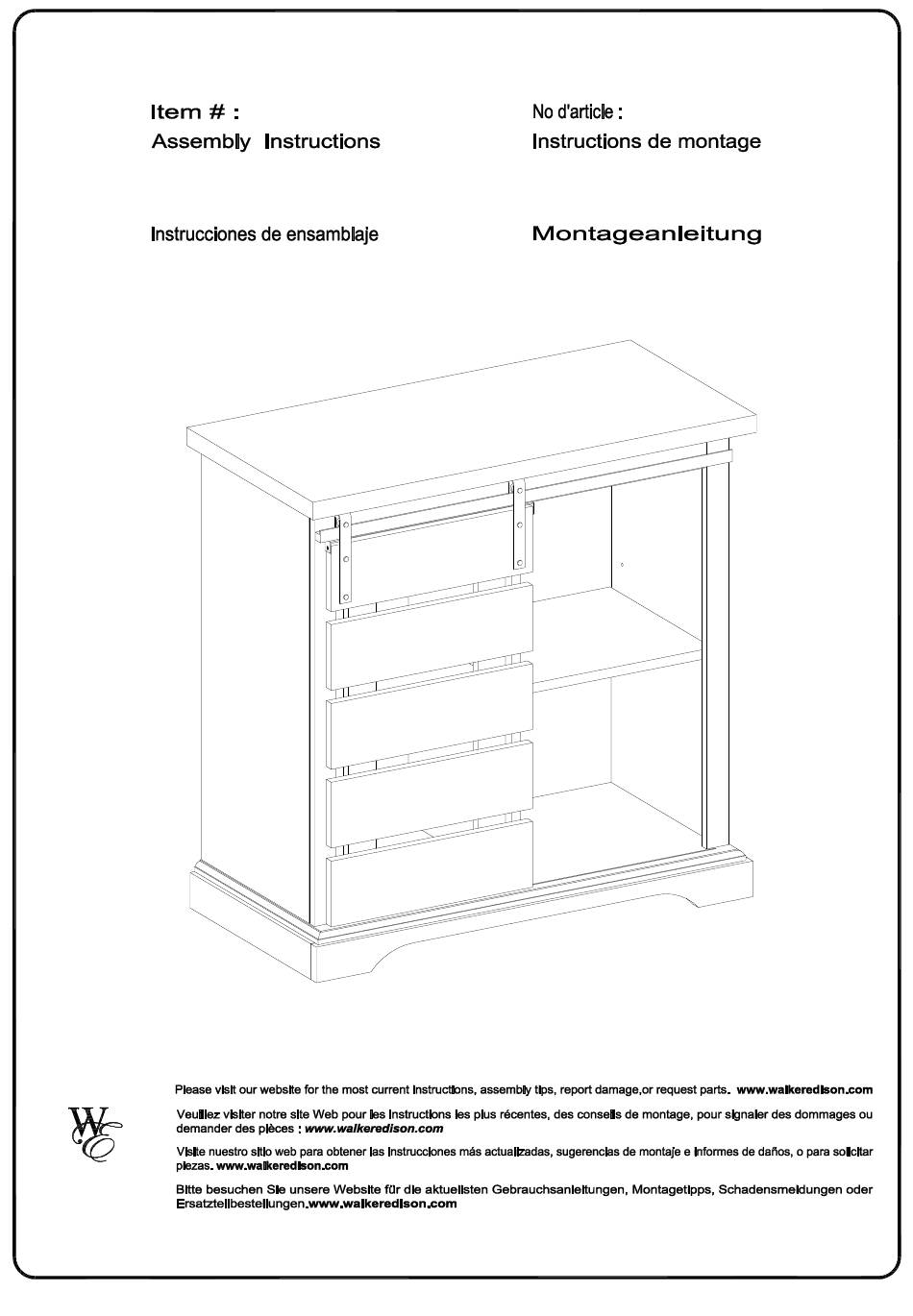

AF32ALSD AF32ALSD Ítem N.°: Artikel# : AF32ALSD AF32ALSD Walker Edison ® Revised 15/05/2019 (E) © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 2
A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 3: Instructions De Montage Générales
Un tournevis cruciforme est requis pour le montage de ce produit. Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 4
No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 5: Allgemeine Montagerichtlinien
Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 6: Lista De Piezas
Lista de piezas © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 7
L shape bracket L-Form-Klammer 14 pcs Ø6x12mm Bolt Schrauben 6 pcs Ø6x50mm Screw Schraube Hex Key Sechskantschlüssel 7 pcs Plastic wedges Kunststoffkeil 8 pcs Ø8x5x16mm Shelf support pin Regalbodenträgerzapfen © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 8
8 pcs Ø3x17mm Screw Schraube 8 pcs Plastic wedges Kunststoffkeil 4 pcs Ø6x12mm Bolt Schrauben Plastic strap Kunststoffband Ø4x35mm Screw Schraube Mutter 1 pc Glue tube Tube Klebstoff © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 9
(no incluido) Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher (nicht enthalten) The hardware quantities listed above are required for proper assembly.Some extra hardware may also have been included. © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 10
Step 1 (EN) Attach cam bolt (B) to part (6,7,1) with screwdriver. (DE) Ausklinkbolzen (B) mit Schraubenzieher an Teil (6,7,1) befestigen. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.10...
Seite 11
Step 2 (EN) Insert wooden dowel (A) into part(3),(4),(5),(8). (DE) Holzdübel (A) in Teil (3), (4), (5), (8) einstecken. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.11...
Seite 12
Attach part (5,3) to part (7,6), then insert and secure cam lock (C) to part (5,3) to lock it. (DE) Teil (5,3) an Teil (7,6) befestigen und dann Zylinderschloss (C) in Teil (5,3) einfügen und befestigen, um es zu fixieren. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.12...
Seite 13
Attach part (3,6,5,7) to part (8), then insert and secure cam lock(C) to part (8) to lock. (DE) Teil (3,6,5,7) an Teil (8) befestigen und dann Zylinderschloss (C) in Teil (8) einfügen und befestigen, um es zu fixieren. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.13...
Seite 14
(DE) Teil (2) mit der Schraube (G) und dem Sechskantschlüssel (H) an Teil (3,4,5) befestigen. Hinweis: Die Rille für die Rückwand sollte ausgerichtet sein. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.14...
Seite 15
Step 6 (EN) Slide back panel (10) into grooves as per diagram. (DE) Rückwand (10) gemäß Zeichnung in die Rillen schieben. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.15...
Seite 16
Attach part (1) to part (3,4,5), then insert and secure cam lock (C) in part (3,4,5) to lock it. (DE) Teil (1) an Teil (3,4,5) befestigen und dann Zylinderschloss (C) in Teil (3,4,5) einfügen und befestigen, um es zu fixieren. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.16...
Seite 17
Attach plastic wedge (J) to part (13,14,9) using screw (F) with Hex key (H). (DE) Kunststoffkeil (J) mit Sechskantschlüssel (H) und Schraube (F) an Teil (13,14,9) befestigen. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.17...
Seite 18
Attach plastic wedge (J) to part (9) using bolt (F) with Hex key (H). (DE) Kunststoffkeil (J) mit Sechskantschlüssel (H) und Schraube (F) an Teil (9) befestigen. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.18...
Seite 19
Attach plastic wedge (J) to part (9) using bolt (F) with Hex key (H). (DE) Kunststoffkeil (J) mit Sechskantschlüssel (H) und Schraube (F) an Teil (9) befestigen. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.19...
Seite 20
Attach part ( 9,14,13)to part (2) using plastic wedge( J) bolt (F) with hex key (H). (DE) Teil (9,14,13) mit Kunststoffkeil (J), Schraube (F) und Sechskantschlüssel (H) an Teil (2) befestigen. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.20...
Seite 21
Use screwdriver to secure plastic wedge (S) into back panel as per diagram. (DE) Befestigen Sie den Kunststoffkeil (S) mit einem Schraubenzieher gemäß Zeichnung in der Rückwand. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.21...
Seite 22
Step 13 (EN) Place sticker (D) as per diagram. (DE) Aufkleber (D) wie in der Zeichnung platzieren. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.22...
Seite 23
Step 14 (EN) Insert shelf support pin (K) into part(3),(4),(5) as per diagram. (DE) Regalbodenträgerzapfen (K) in Teil (3),(4),(5) gemäß Zeichnung einstecken. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.23...
Seite 24
Step 15 (EN) Place shelf (11) on top of support pin . (DE) Platte (11) oben auf den Zapfen legen. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.24...
Seite 25
Attach pulley (N) using bolt (T), and door guide (M) using screw (L) to part (12) with screwdriver. (DE) Riemenscheibe (N) mit Schraube (T) und Türführung (M) mit Schraube (L) mit Schraubenzieher an Teil (12) befestigen. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.25...
Seite 26
Step 17 (EN) Place door guide (M) on door into groove. (DE) Türführung (M) in der Rille an der Tür platzieren. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.26...
Seite 27
Hang pulley (N) to part (8), then press down to hold the door. (DE) Riemenscheibe (N) an Teil (8) hängen und dann nach unten drücken, um die Tür zu halten. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.27...
Seite 28
Use Screwdriver to secure Screw (L) to the L Shape Bracket (E) attach to the Part (12). (DE) Schraubenzieher verwenden, um Schraube (L) mit der L-Form-Klammer und Teil (12) zu befestigen. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.28...
Seite 29
Step 20 Wall (EN) Insert Nut(W) into wall . (DE) Mutter (W) in die Wand einsetzen. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.29...
Seite 30
Step 21 (EN) Using screwdriver to secure screw (L) with the plastic strap (U). (DE) Schraubenzieher verwenden, um Schraube (L) mit dem Kunststoffband (U) zu befestigen. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.30...
Seite 31
Secure product to wall with screw (V), through Plastic strap(U) by using screwdriver. (DE) Produkt mit Schraube (V) durch ein Kunststoffband (U) mit Schraubendreher an der Wand befestigen. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.31...
Seite 32
Step 23 Final Assembly © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved. P.32...
