W60FPXDHB
Montageanleitung
Walker Edison W60FPXDHB Montageanleitung
Vorschau ausblenden
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
Seite
von
39
Vorwärts
/
39
Lesezeichen
Werbung
Quicklinks
Diese Anleitung herunterladen
Ítem N.°:
TM
Walker Edison
®
Copyright
W60FPXDHB
W60FPXDHB
2020 by Walker Edison Furniture Co., LLC. All rights reserved.
©
W60FPXDHB
Artikel# :
W60FPXDHB
Revised 24/07/2020(I)
P.1
Vorherige
Seite
Nächste
Seite
1
2
3
4
5
Werbung
Verwandte Anleitungen für Walker Edison W60FPXDHB
Möbel Walker Edison W60FPDAY2DHB Montageanleitung
(39 Seiten)
Möbel Walker Edison W60FPRTH Montageanleitung
(42 Seiten)
Möbel Walker Edison W60FPMX Montageanleitung
(26 Seiten)
Möbel Walker Edison W60MX2D Montageanleitung
(31 Seiten)
Möbel Walker Edison W60MAR2D Montageanleitung
(24 Seiten)
Möbel Walker Edison W60FPABG Montageanleitung
(34 Seiten)
Möbel Walker Edison W60NOR2D Montageanleitung
(27 Seiten)
Möbel Walker Edison W44CMGDCR2D Montageanleitung
(33 Seiten)
Möbel Walker Edison W58FP18SM Montageanleitung
(23 Seiten)
Möbel Walker Edison W70FP18 Montageanleitung
(32 Seiten)
Möbel Walker Edison W44CCR Montageanleitung
(31 Seiten)
Möbel Walker Edison W58CSGD Montageanleitung
(30 Seiten)
Möbel Walker Edison W70FPSC Montageanleitung
(35 Seiten)
Möbel Walker Edison Grant W48FPSMD Montageanleitung
(30 Seiten)
Möbel Walker Edison W58BMHP2D Montageanleitung
(26 Seiten)
Möbel Walker Edison Goodwin W70GD4D Montageanleitung
(23 Seiten)
Inhaltszusammenfassung für Walker Edison W60FPXDHB
Seite 1

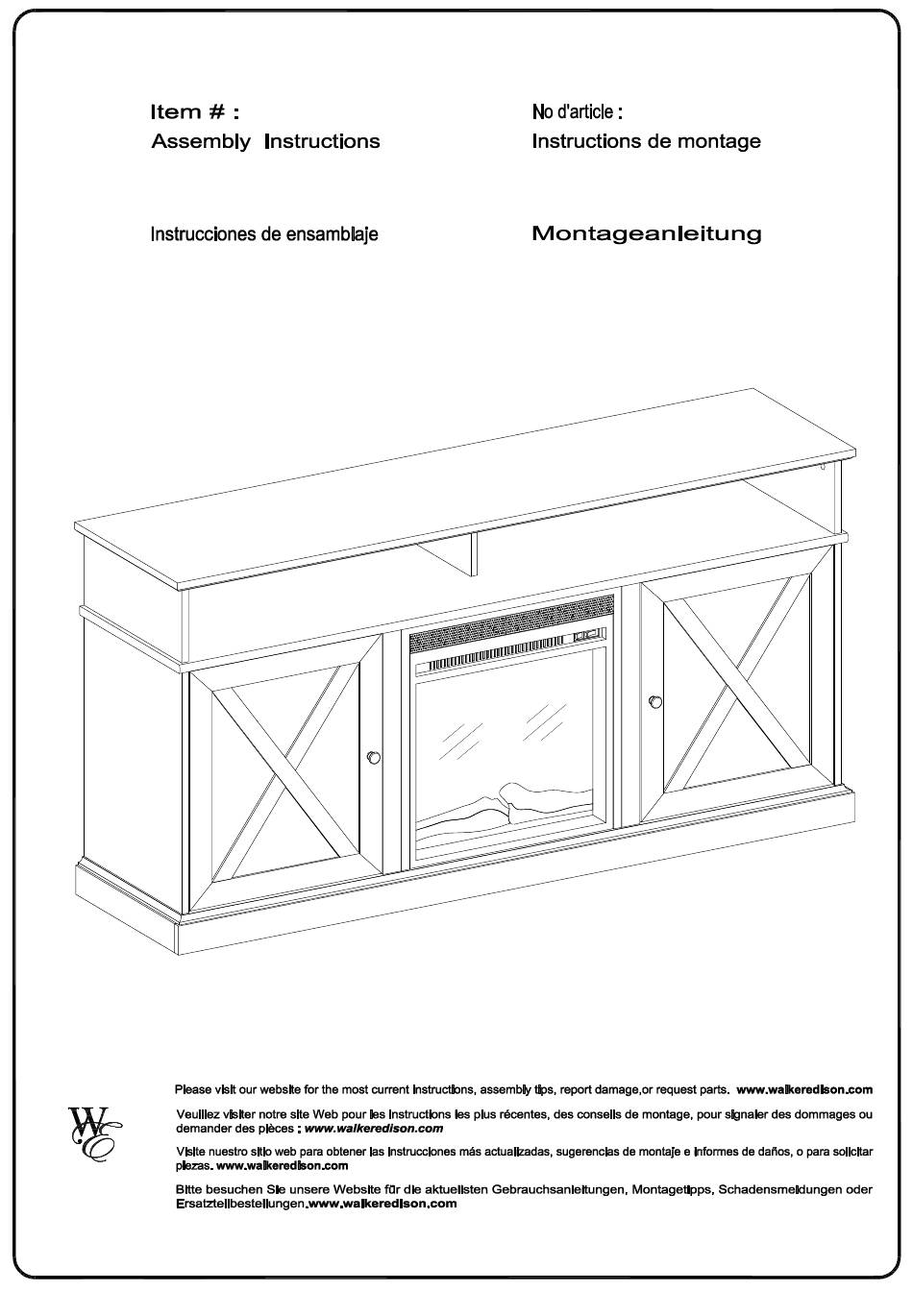

W60FPXDHB W60FPXDHB Ítem N.°: Artikel# : W60FPXDHB W60FPXDHB Walker Edison ® Revised 24/07/2020(I) Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
