Walker Edison VAKD64DT Montageanleitung Seite 10

Step 2
G
F
F
M
3
K
L
5 5
J
3
5
5
3
F
5
5
J
L
K
5
M
5
3
F
G
(EN)

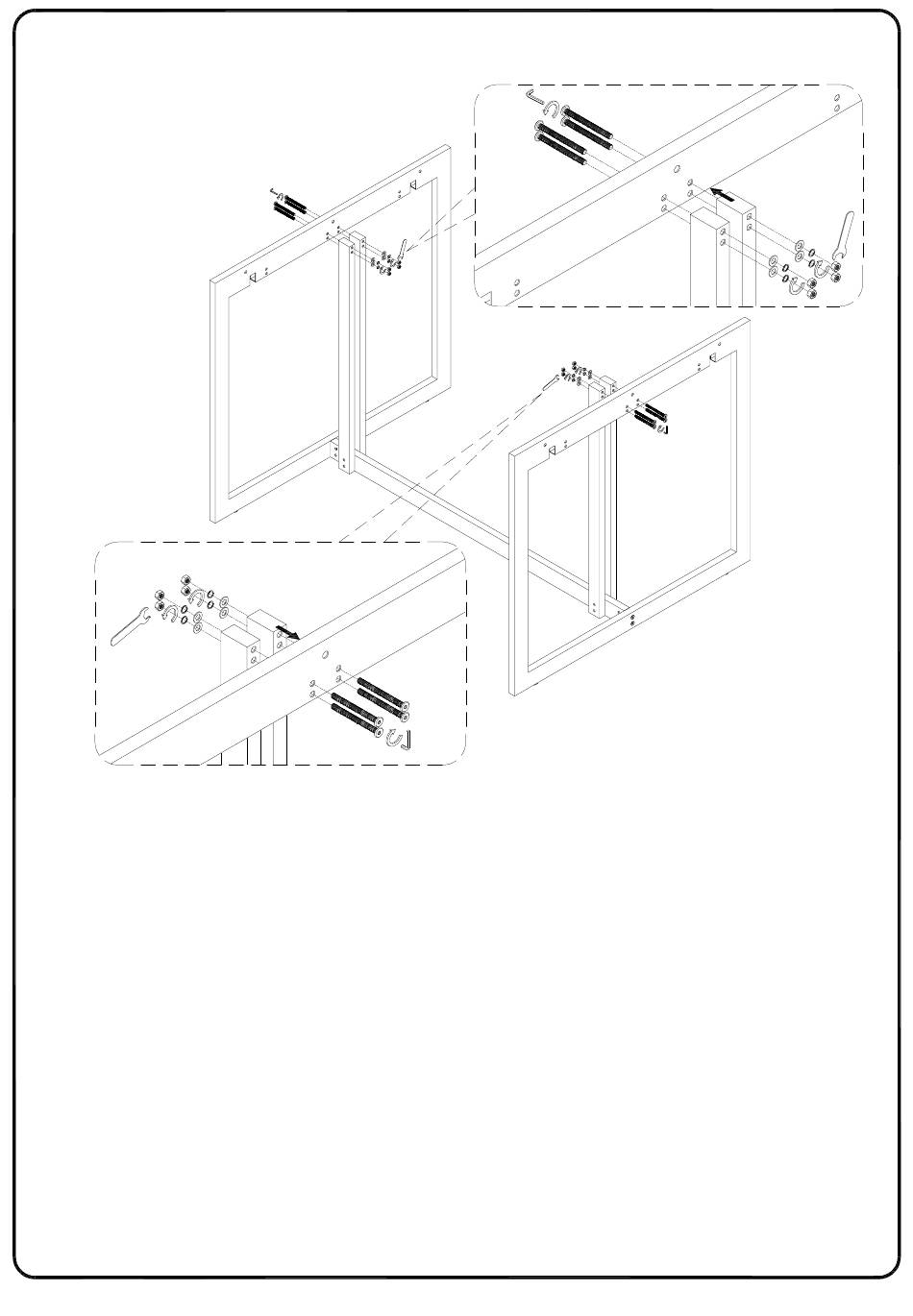

Using Bolt (F), Nut (J), Lock Washer (L) and Flat Washer (K) secure part (3) to part (5) with Hex
key (G) and Wrench (M) as per diagram.
(FR)
En utilisant le boulon (F), l'écrou (J), la rondelle de blocage (L) et la rondelle plate (K) fixez la
pièce (3) à la pièce (5) avec la clé hexagonale (G) et la clé (M) en conformément au schéma.
(ESP)
Use el perno (F), la tuerca (J), la arandela del cierre (L) y la arandela plana (K) para fijar la parte
(3) a la parte (5) con la llave hexagonal (G) y la llave (M) según el diagrama.
(DE)
Befestigen Sie das Teil (3) an das Teil (5) durch den Inbusschlüssel (G) y den
Schraubenschlüssel (M) mit dem Bolzen (F), der Mutter (J), der Sicherungsscheibe (L) und der
Unterlegscheibe (K) gemäß der Abbildung.
©
Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved.
P.10
