Inhaltszusammenfassung für Walker Edison AF18BRIST
Seite 1

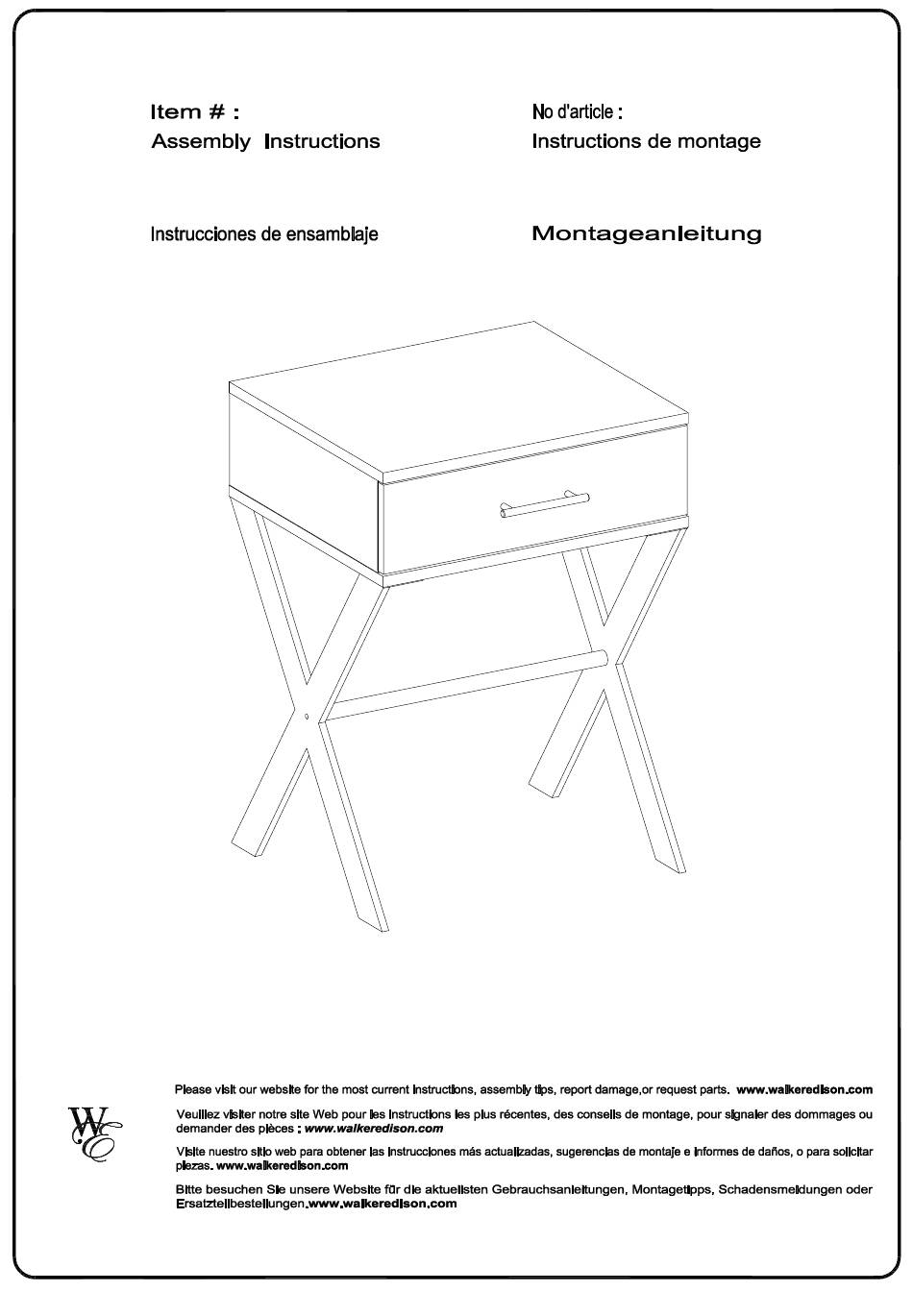

AF18BRIST AF18BRIST Ítem N.°: Artikel# : AF18BRIST AF18BRIST Walker Edison ® Revised 13/07/2020 (I) Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 2
Wipe away excess glue immediately. A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. (EN) Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 3: Instructions De Montage Générales
Essuyez l'excès de colle immédiatement. Un tournevis cruciforme est requis pour le montage de ce produit. Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. (FR) Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 4
Limpie el exceso de pegamento de inmediato. Es necesario un destornillador Phillips para el ensamblaje de este producto. No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. (ESP) Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 5: Allgemeine Montagerichtlinien
Überschüssigen Kleber sofort abwischen. Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. (DE) Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 6: Lista De Piezas
Lista de piezas Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 7: Liste Des Pièces
Cam lock Serrure à came Cerradura de leva Zylindermutter Ø30mm Sticker Autocollant Pegatina Aufkleber Ø6x50mm Screw Tornillo Schraube Ø6x12mm Bolt Boulon Perno Bolzen Ø6x25mm Bolt Boulon Perno Bolzen Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 8
Screw Tornillo Schraube Ø3x12mm Screw Tornillo Schraube Ø6x30mm Wooden dowel Cheville en bois Clavija de madera Holzdübel Glue tube Tube de colle Tubo de pegamento Kleber in Tube Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 9
(no incluido) Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher (nicht enthalten) The hardware quantities listed above are required for proper assembly.Some extra hardware may also have been included. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 10
Nehmen Sie die Schubladenschiene (R) und trennen Sie den Schlittenläufer für die folgenden Schritte. Ziehen Sie den Schlittenläufer ganz nach vorne, dann drücken Sie den Plastik-Entriegelungshebel der Schubladenschiene nach oben und ziehen Sie den Schlittenläufer vollständig heraus. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.10 ©...
Seite 11
Philips como se muestra en el diagrama. (DE) Befestigen Sie den Schieber (R) an die Teile (7,9) mit der Schraube (N) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung . Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.11 ©...
Seite 12
Philips como se muestra en el diagrama. (DE) Befestigen Sie den Schieber (R) an die Teile (3,5) mit der Schraube (N) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung . Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.12 ©...
Seite 13
Stecken Sie den Holzdübel (A) in die Teile (3,5) ein und den Holzdübel (P)in das Teil (4) ein, dann befestigen Sie die Nockenschraube (B) in die Teile (3,5) ein, mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.13 ©...
Seite 14
Asegure el perno de leva (B) en las partes (1,2) con un destornillador de cabeza Philips como se muestra en el diagrama. (DE) Befestigen Sie die Nockenschraube (B) in die Teile (1,2) ein durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.14 ©...
Seite 15
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (3) an das Teil (4) mit den Zylindermuttern (D) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.15 ©...
Seite 16
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (5) an das Teil (4) mit den Zylindermuttern (D) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.16 ©...
Seite 17
Befestigen Sie das Teil (1) in die Teile (3,5) ein mit der Zylindermutter (C), dann befestigen Sie das Teil (1) an das Teil (4) mit der Zylindermutter (D), durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.17 ©...
Seite 18
Befestigen Sie das Teil (2) in die Teile (3,5) mit der Schraube (F) durch den Sechskantschlüssel (J) , dann befestigen Sie das Teil (2) in das Teil (4) mit den Zylindermuttern (D) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.18 ©...
Seite 19
Use el perno (H) para fijar la parte (12) a la parte (11) con la llave hexagonal (J) según el diagrama. (DE) Befestigen Sie das Teil (12) an das Teil (11) mit dem Bolzen (H) durch den Sechskantschlüssel (J) gemäß der Abbildung . Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.19 ©...
Seite 20
Use el perno (G) para fijar la parte (12) a la parte (2) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie das Teil (12) an das Teil (2) mit dem Bolzen (G) durch den Sechskantschlüssel (J) gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.20 ©...
Seite 21
Befestigen Sie die Nockenschraube (B) das Teil (6),dann befestigen Sie den Griff (K) an das Teil (6) mit dem Griffbolzen (L) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.21 ©...
Seite 22
Use el tornillo (M) para fijar las partes (7,9) a la parte (8) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie die Teile (7,9) an das Teil (8) mit der Schraube (M) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.22 ©...
Seite 23
Put part (10) as per diagram. (FR) Mettez la pièce (10) conformément au schéma. (ESP) Ponga la parte (10) según el diagrama. (DE) Setzen Sie das Teil (10) gemäß der Abbildung ein. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.23 ©...
Seite 24
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (6) an die Teile (7,9) mit den Zylindermuttern (D) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.24 ©...
Seite 25
Placez l'autocollant (E) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (E) para cubrir los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (E) auf die Bohrungen gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.25 ©...
Seite 26
Hinweis: Wenn die Schublade nicht reibungslos einrastet, drücken oder heben Sie den Plastik-Entriegelungshebel. Ziehen Sie die Schubladenlasche aus der Schubladenschiene heraus und bauen Sie die Schublade wieder zusammen, bis sie reibungslos einrastet. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.26 ©...
Seite 27: Final Assembly
Step 18 Final Assembly Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.27 ©...
