MONTAGE DER FRÄSE NACH LIEFERUNG
Vorbau und Schließen des Vorbaus:
1) Mettre en placela potence rep.1 en utilisant 8 vis M14x40, 8 rondelles plates MN14, 8 rondelles W et 8
écrous M14.
2) Placer le bol de protection cardan rep.2 sur la potence en utilisant2 vis M10x25 collet carré et 2 écrous
embase M10.
3) Positionieren Sie die obere Achse (3) und sichern Sie mit einen Stift.
4) Bolzen anziehen.

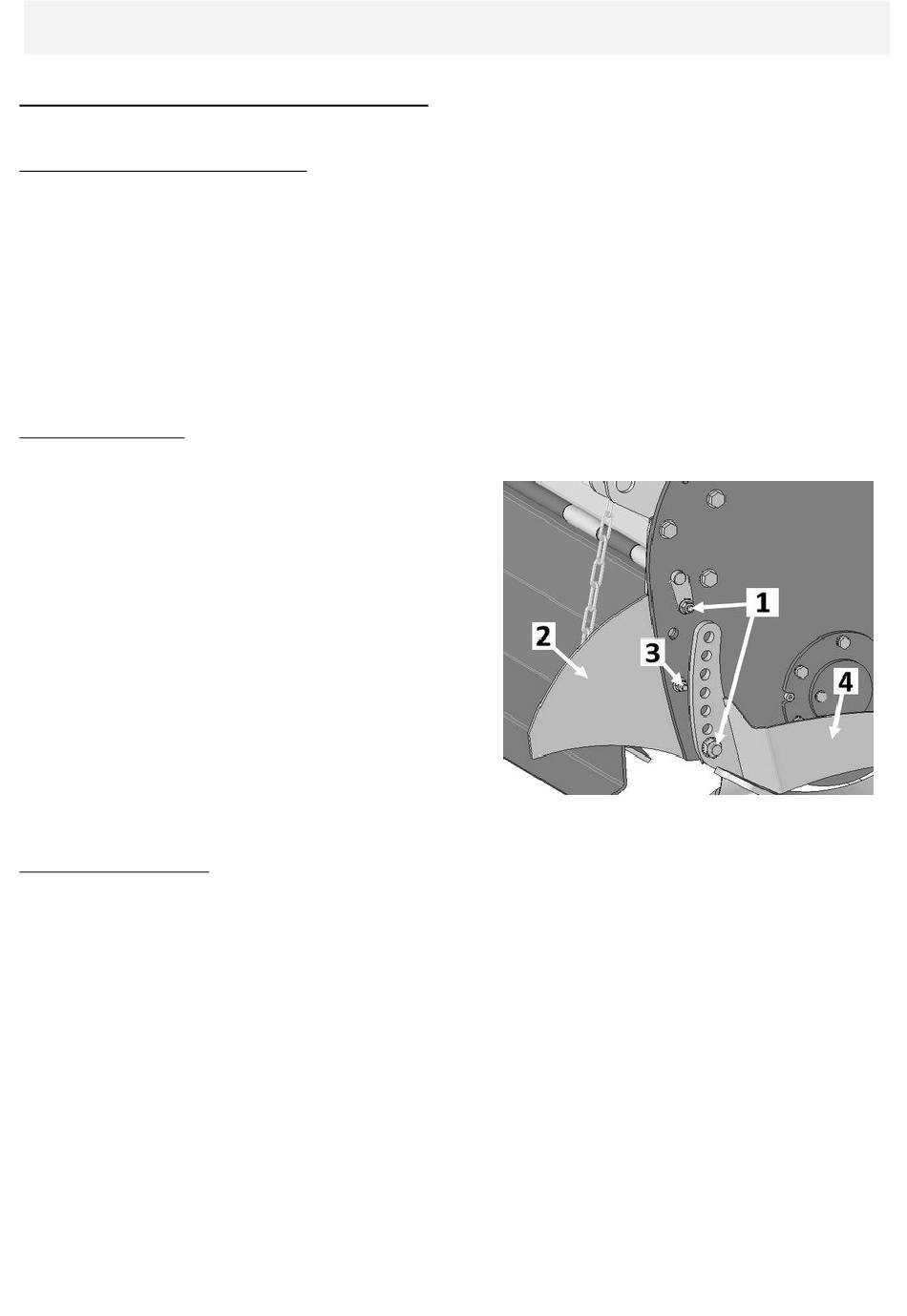

Hintere Deflektoren:
1) Entfernen Sie zuerst die Schraubenmuttern und
Schrauben (1).
2) Hinteren Deflektoren (2) montieren mit den zuvor
entfernten Schrauben (1), eine Schraube mit
Vierkanntansatz
Schraubenmutter M10 (3).
3) Kufe (4) in gewünschter Höhe platzieren und dann
Kontaktscheibe und Mutter positionieren
4) Bolzen anziehen.
5) Wiederholen Sie diese Operation auf der rechten
Seite der Maschine.
*Für die Höheneinstellung der Kufen, siehe Paragraph
«Einstellung der Arbeitstiefe».
Transmission à cardan :
1) Getriebe nicht positionieren bevor die in « ANKUPPELN DER MASCHINE » und
«ANBRINGEN DER GELENKWELLE » beschriebenen Operationen beendet sind.
Um die Montage der Gelenkwelle zu vereinfachen, lockern Sie die 2 Mutter und entfernen Sie den
Schutztrichter, indem Sie diesen nach oben ziehen.
2) Reibekupplung, vor der ersten Verwendung:
- Lockern Sie die Muttern um die Federn zu entspannen und die Reibscheiben zu befreien.
- Die Radnabe um einige Drehungen lockern, um die Schreiben zu lösen.
- Ziehen Sie die Muttern an bis eine Spannfederlänge von 28mm erreicht ist.
Niemals die Federn komplett anspannen, um eine Beschädigung der Laufwerkskomponenten zu verhindern.

MONTAGE DER MASCHINE

hinzufügen 10x35 und
6
