Sicherheits- und Betriebsanleitung

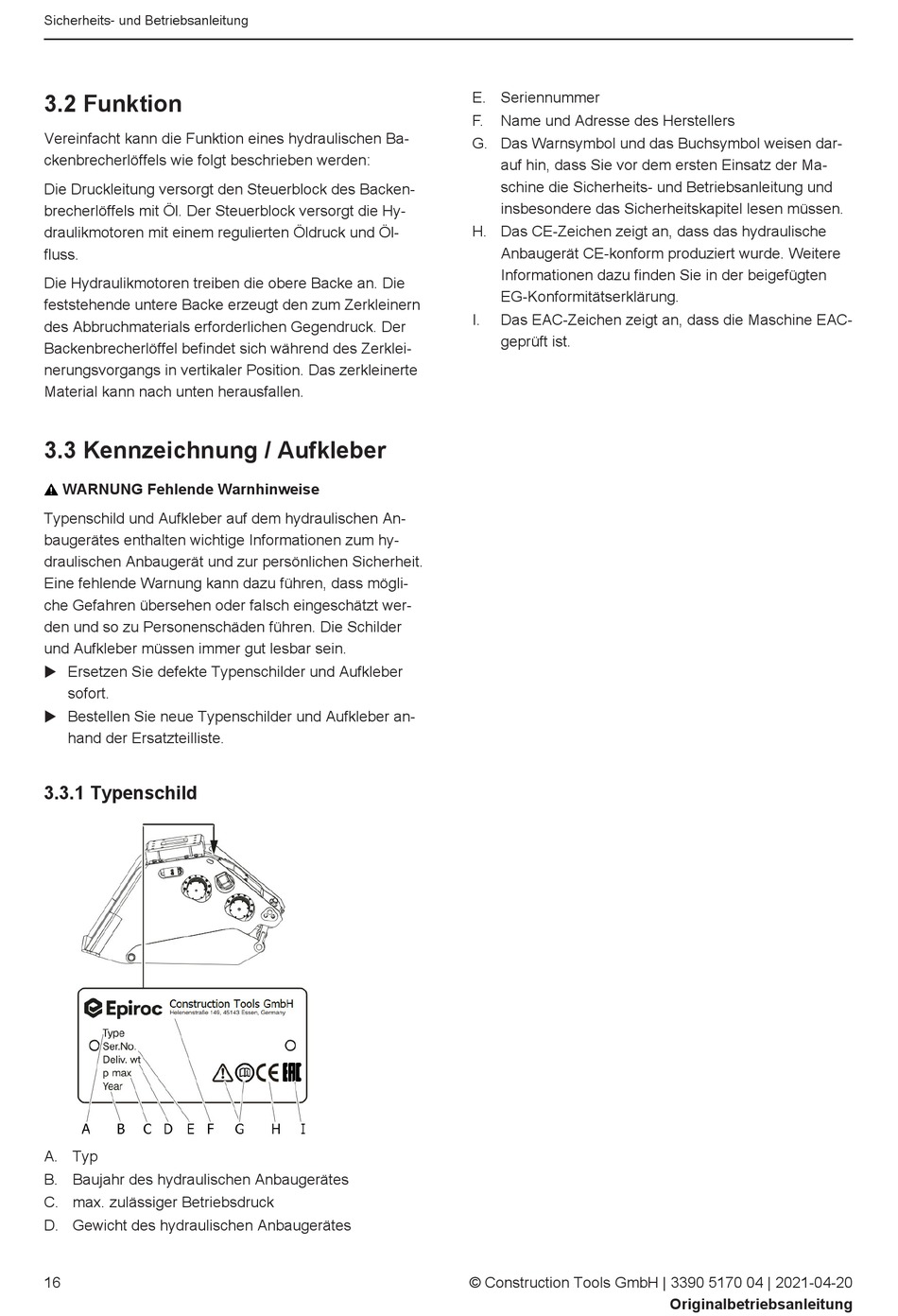

3.2 Funktion
Vereinfacht kann die Funktion eines hydraulischen Ba-
ckenbrecherlöffels wie folgt beschrieben werden:
Die Druckleitung versorgt den Steuerblock des Backen-
brecherlöffels mit Öl. Der Steuerblock versorgt die Hy-
draulikmotoren mit einem regulierten Öldruck und Öl-
fluss.
Die Hydraulikmotoren treiben die obere Backe an. Die
feststehende untere Backe erzeugt den zum Zerkleinern
des Abbruchmaterials erforderlichen Gegendruck. Der
Backenbrecherlöffel befindet sich während des Zerklei-
nerungsvorgangs in vertikaler Position. Das zerkleinerte
Material kann nach unten herausfallen.
3.3 Kennzeichnung / Aufkleber
WARNUNG Fehlende Warnhinweise
Typenschild und Aufkleber auf dem hydraulischen An-
baugerätes enthalten wichtige Informationen zum hy-
draulischen Anbaugerät und zur persönlichen Sicherheit.
Eine fehlende Warnung kann dazu führen, dass mögli-
che Gefahren übersehen oder falsch eingeschätzt wer-
den und so zu Personenschäden führen. Die Schilder
und Aufkleber müssen immer gut lesbar sein.
u Ersetzen Sie defekte Typenschilder und Aufkleber
sofort.
u Bestellen Sie neue Typenschilder und Aufkleber an-
hand der Ersatzteilliste.
3.3.1 Typenschild
A. Typ
B. Baujahr des hydraulischen Anbaugerätes
C. max. zulässiger Betriebsdruck
D. Gewicht des hydraulischen Anbaugerätes
16
E. Seriennummer
F.
Name und Adresse des Herstellers
G. Das Warnsymbol und das Buchsymbol weisen dar-
auf hin, dass Sie vor dem ersten Einsatz der Ma-
schine die Sicherheits- und Betriebsanleitung und
insbesondere das Sicherheitskapitel lesen müssen.
H. Das CE-Zeichen zeigt an, dass das hydraulische
Anbaugerät CE-konform produziert wurde. Weitere
Informationen dazu finden Sie in der beigefügten
EG-Konformitätserklärung.
I.
Das EAC-Zeichen zeigt an, dass die Maschine EAC-
geprüft ist.
© Construction Tools GmbH | 3390 5170 04 | 2021-04-20
Originalbetriebsanleitung
