Innenansicht des Systems

Das 2,5-Zoll-Laufwerksgehäuse ist vollständig unabhängig von der GPU-Konfiguration des Systems und wird von der Switch-Platine-,
NVLink- oder verkabelten Konfiguration (B, C, G, K und M) unterstützt.
Die zwei optionalen verkabelten 2,5-Zoll-SATA-SSDs werden nur im PSU 2-Schacht installiert.

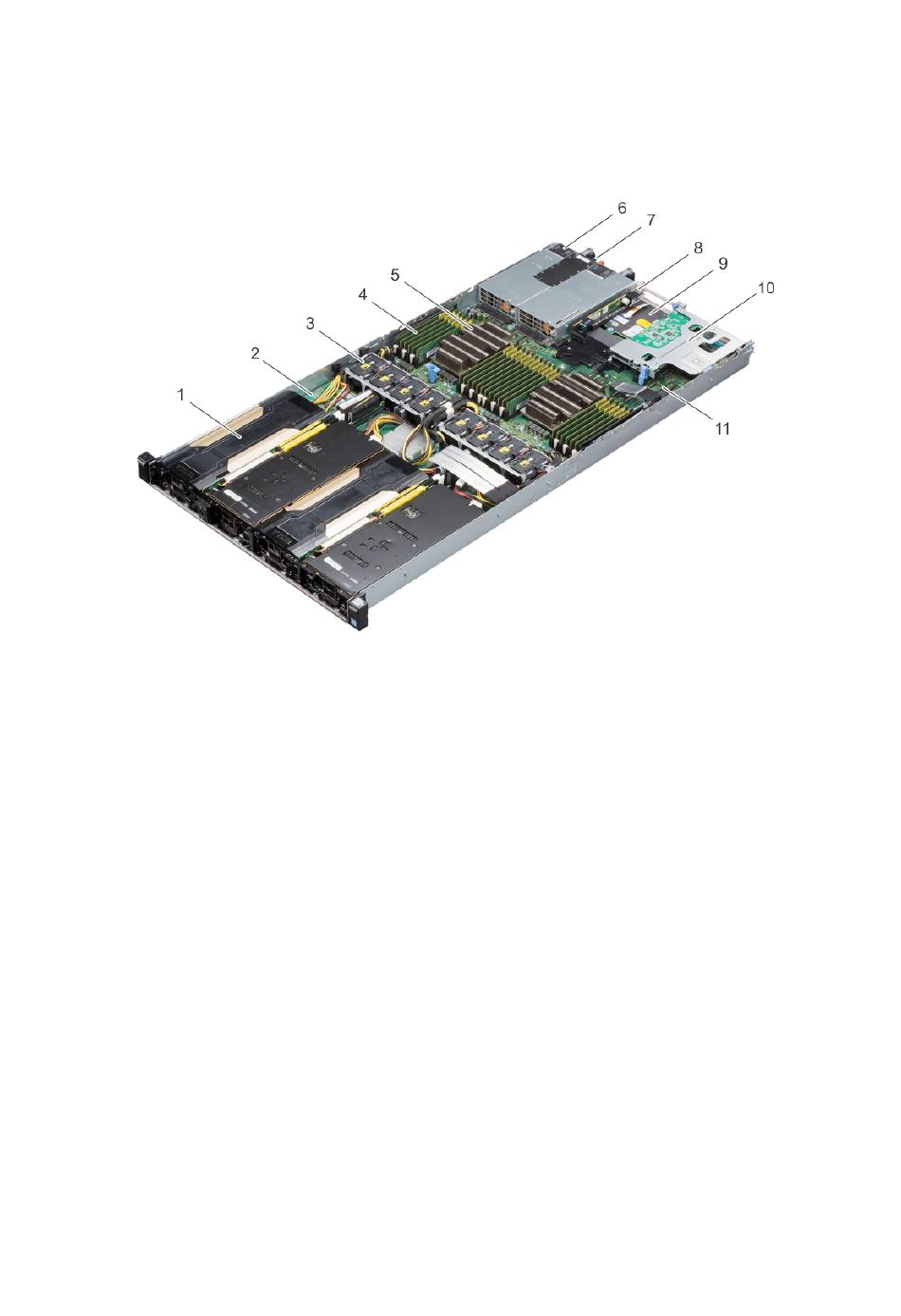

Abbildung 3. Konfiguration B, C und G
1. PCIe-GPU (4)
3. Kühlungslüfter (8)
5. Prozessor und Kühlkörper (2)
7. Informations-Tag
9. Netzwerktochterkarte (Network Daughter Card, NDC)
11. Systemplatine
2. PCIe-Switch-Platine
4. DIMMs (24)
6. Netzteil (2)
8. Riser 2A (Low-Profile-PCIe-Erweiterungskarte: Steckplatz 3)
10. Riser 1A (Low-Profile-PCIe-Erweiterungskarten: Steckplätze 1
und 2)
