9 Montaż, przyłącze elektryczne
NIEBEZPIECZEŃSTWO Niebezpieczeń-
stwo porażenia prądem elektrycznym
Należy bezwzględnie stosować się do zasad bez-
pieczeństwa, obowiązujących w dziedzinie elek-
trotechniki. Przed zdjęciem osłon i przystąpie-
niem do prac przy instalacjach elektrycznych na-
leży wyłączyć wszystkie zasilające obwody prą-
dowe oraz bezpiecznik sieciowy, stwierdzić brak
napięcia, zabezpieczyć je przed ponownym włą-
czeniem i umieścić tabliczkę ostrzegawczą w do-
brze widocznym miejscu.
Przestrzegać aktualnie obowiązujących przepi-
sów dotyczących instalacji elektrycznych, np. EN
50110-1 i EN 60079-14, w Niemczech zwłaszcza
VDE 0100 z uwzględnieniem odpowiednich czę-
ści → ich nieprzestrzeganie niesie ze sobą nie-
bezpieczeństwo porażenia prądem, pożaru lub
zwarcia.
Włączenie urządzenia dozwolone jest dopiero po
jego całkowitym zmontowaniu. Nie uruchamiać
uszkodzonego urządzenia. Uniemożliwić dalsze
użytkowanie do czasu całkowitej naprawy.
Podczas podłączania systemu wyzwalacza termi-
storowego należy kierować się schematem jego
połączeń/okablowania. Zaleca się ułożenie stałej
instalacji elektrycznej. Należy uwzględniać warto-
ści napięcia i częstotliwości, podane na tabliczce
znamionowej.
Po zakończeniu prac konserwacyjnych i napraw-
czych wykonać test działania urządzenia.
Stopień ochrony podany na tabliczce znamio-
nowej zagwarantowany jest tylko w przypadku
wykonania montażu urządzenia w sposób zgod-
ny z jego przeznaczeniem oraz prawidłowego
wprowadzenia przewodu przyłączeniowego do
obudowy.
Pokrywa musi być założona prawidłowo w taki
sposób, aby uszczelka umieszczona na jej obwo-
dzie ściśle przylegała do dolnej części obudowy.
Montaż
1. Otworzyć obudowę, odkręciwszy uprzednio
obie śruby zamykające, usytuowane na pokry-
wie.

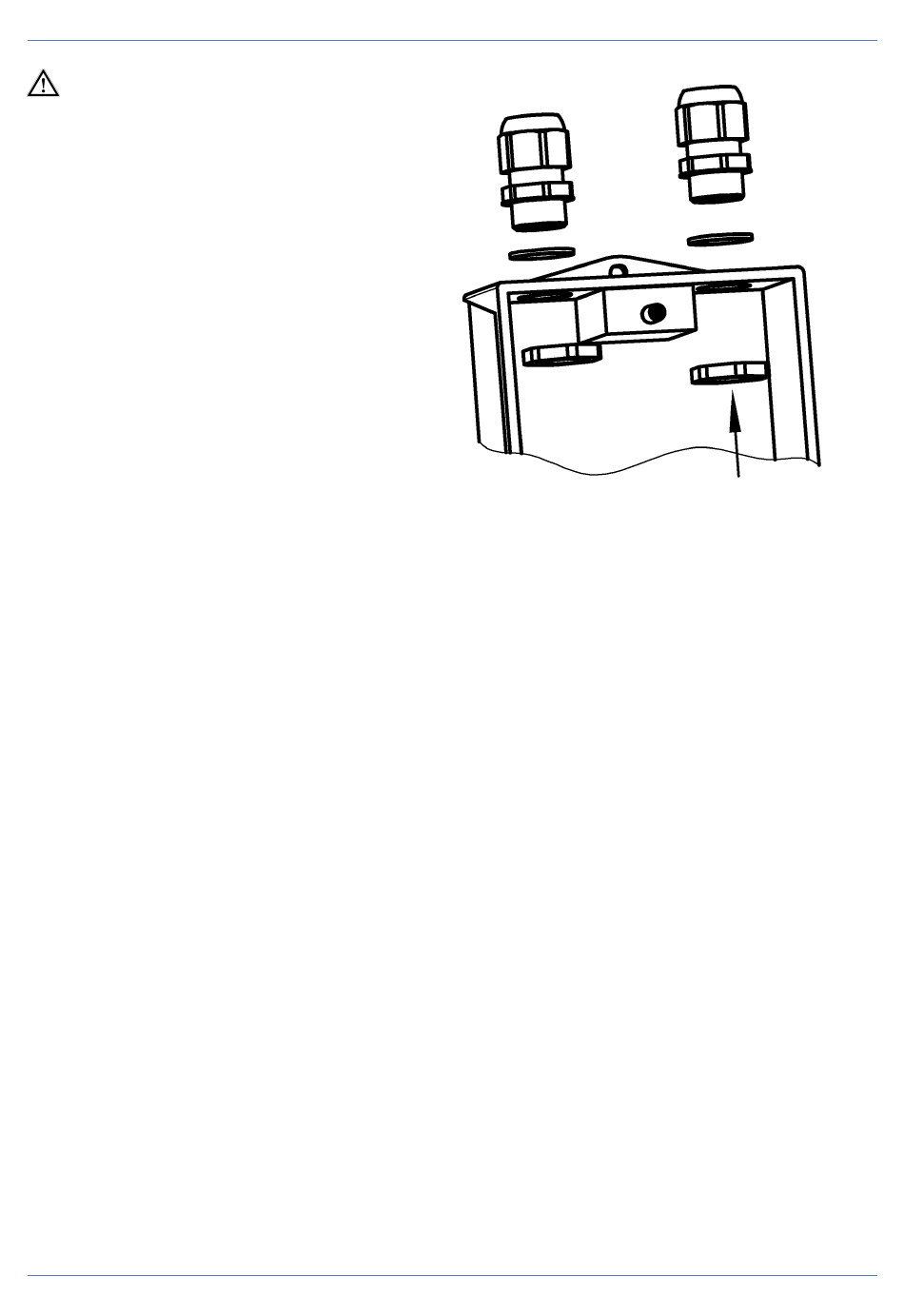

2. Zamontować oba wpusty kablowe i przewodo-
we M 20 x 1,5, wchodzące w zakres dostawy,
w przeznaczonych do tego celu miejscach
usytuowanych w dolnej części obudowy (ilu-
stracja 1).
3. Podłączyć sieć i silnik, kierując się schematem
połączeń i przyłączy (ilustracja 2). Schemat
połączeń znajduje się po wewnętrznej stronie
pokrywy obudowy.
4. Do podłączenia napięcia zasilania silnika i ter-
mistora PTC należy użyć wspólnego przewo-
du płaszczowego.
5. System wyzwalacza termistorowego można
eksploatować wyłącznie po zamontowaniu po-
krywy oraz wpustów kablowych i przewodo-
wych.
6. Dane kablowych połączeń śrubowych oraz
śrub usytuowanych na pokrywie obudowy:
• wpusty kablowe M 20 x 1,5:
momenty dokręcania: gwint przyłączeniowy
4,0 Nm,
śruba dociskowa 3,0 Nm.
zakres zacisku: 6 – 13 mm
• śruby usytuowane na pokrywie obudowy:
moment dokręcania 1,3 Nm
