9 Szerelés, elektromos csatlakozás
Szerelés
1. A fedél mindkét rögzítőcsavarjának kioldásá-
val nyissa fel a készülékházat.

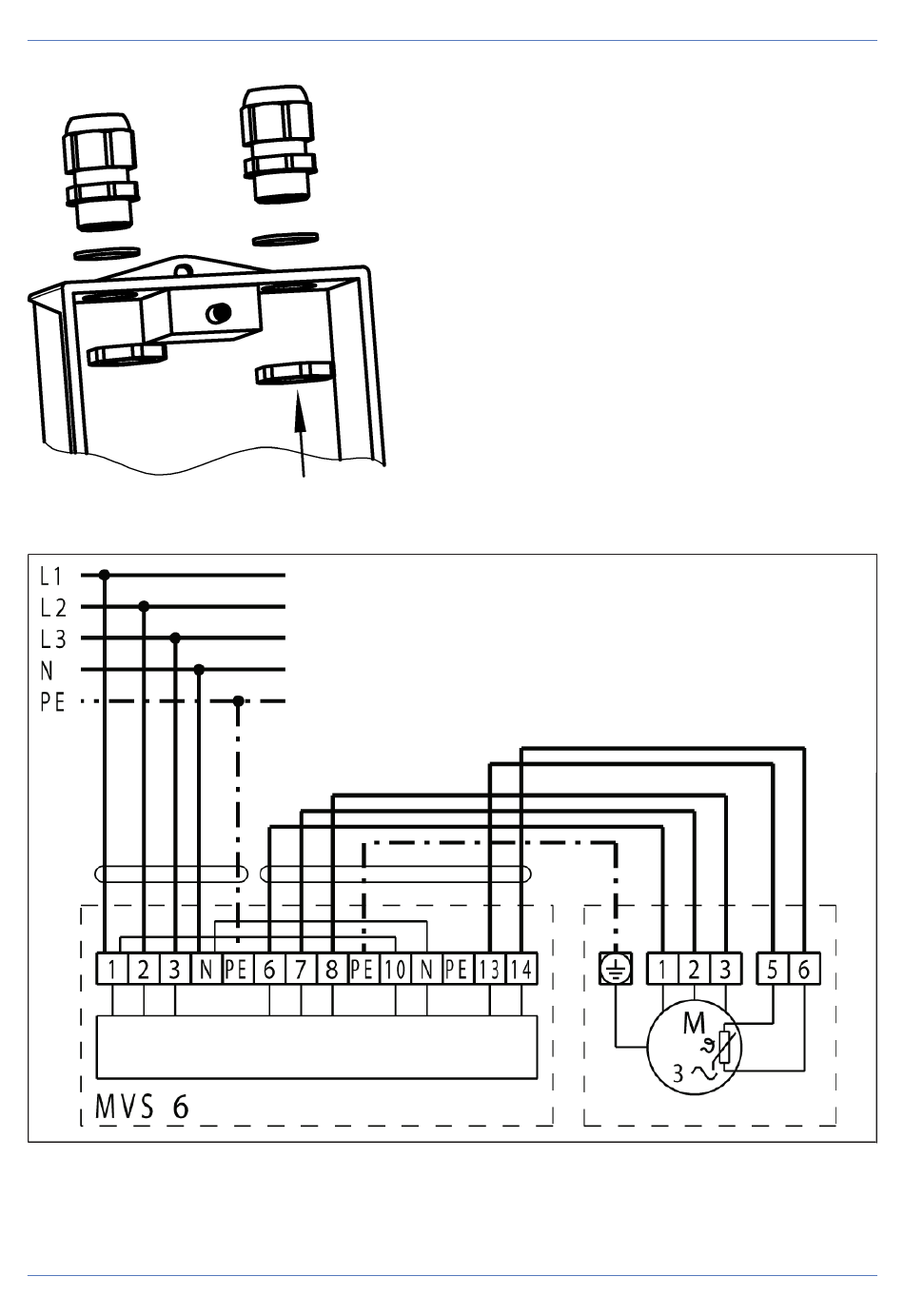

2. Szerelje fel mindkét mellékelt M 20 x 1,5 ká-
bel- és vezetékbevezetést az alsó házrész er-
re szolgáló részeire (1. ábra).
3. Csatlakoztassa a hálózatot és a motort a csat-
lakozás kapcsolási rajzának figyelembevételé-
vel (2. ábra). A kapcsolási rajz a ház fedelé-
nek belső oldalán található.
4. A motorfeszültség és a termisztor csatlakozta-
tásához használjon közös köpenyvezetéket.
5. A termisztor kioldó rendszert csak felszerelt
fedéllel és beszerelt kábel- és vezetékbeveze-
tésekkel szabad üzemeltetni.
6. A csavaros kábelcsatlakozások és a csavarok
adatai a ház fedelén:
• csavaros kábelcsatlakozások M 20 x 1,5:
meghúzási nyomatékok: csatlakozó menet
4,0 Nm,
nyomócsavar 3,0 Nm.
kapocstartomány: 6 mm–13 mm
• csavarok a ház fedelén:
meghúzási nyomaték 1,3 Nm
Motor
