9 Montavimas, elektros jungtis
Montavimas
1. Atidarykite korpusą atlaisvinę abu dangčio
uždaromuosius varžtus.

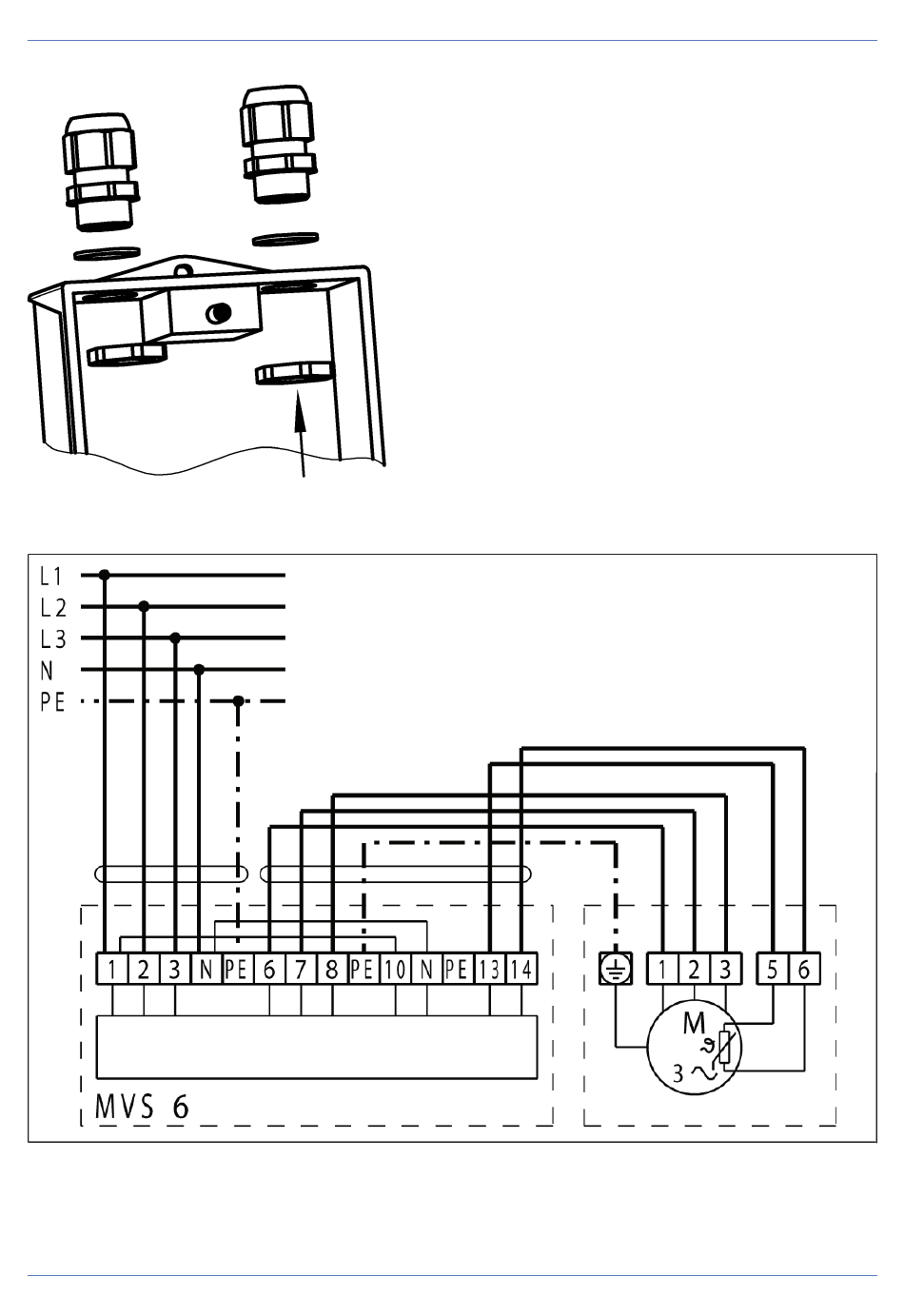

2. Abu pristatytus kabelio ir laido įvadus
M 20 x 1,5 prijunkite jiems numatytose vietose
korpuso apatinėje dalyje (1 paveikslėlis).
3. Prijunkite prie tinklo ir variklį vadovaudamiesi
jungčių jungimo schema (2 paveikslėlis).
Jungimo schema taip pat yra korpuso dangčio
vidinėje pusėje.
4. Variklio įtampai ir pozistoriaus jungčiai
naudokite bendrą liniją su apvalkalu.
5. Pozistoriaus suveikimo sistemą galima naudoti
tik sumontavus dangtį ir prijungus kabelių ir
linijų įvadus.
6. Kabelių srieginių jungčių ir korpuso dangčio
varžtų duomenys:
• kabelio srieginės jungtys M 20 x 1,5:
priveržimo momentai: prijungimo sriegis
4,0 Nm,
spaudžiamasis varžtas 3,0 Nm.
prispaudimo sritis: 6–13 mm
• korpuso dangčio varžtai:
priveržimo momentas 1,3 Nm
Variklis
