Wartung
1
2
3
4
5
6
▪ Die Ventilabdeckung durch Lösen der vier Befestigungsschrauben abnehmen.
▪ Die Schraube für die Klappe lösen, dabei den Zwischenring festhalten und
herausnehmen.
▪ Den Schutz oben durch Lösen der Befestigungsschrauben abnehmen.
▪ Den Keilriemenschutz abnehmen.
▪ Die vier Schrauben der Motorkonsole herausnehmen.
▪ Den Elektromotor mit der Motorkonsole ca. 4 cm herausziehen.
▪ Die Kontermuttern der Spannschraube lösen und den Spanner so weit lockern, bis Sie
die Keilriemen abnehmen können.
▪ Die alten Keilriemen abnehmen.
▪ Die neuen Keilriemen auflegen.
▪ Die Keilriemen spannen.
▪ Die Spannschrauben abkontern.
▪ Den Elektromotor mit der Motorkonsole wieder so weit hineinschieben, bis die Kupplung
voll eingegriffen hat.
▪ Die vier Schrauben der Motorkonsole wieder montieren.
▪ Alle Schutzbleche und die Ventilabdeckung wieder montieren.
Vor Inbetriebnahme müssen wieder sämtliche Schutzvorrichtungen an der Maschine
montiert sein.

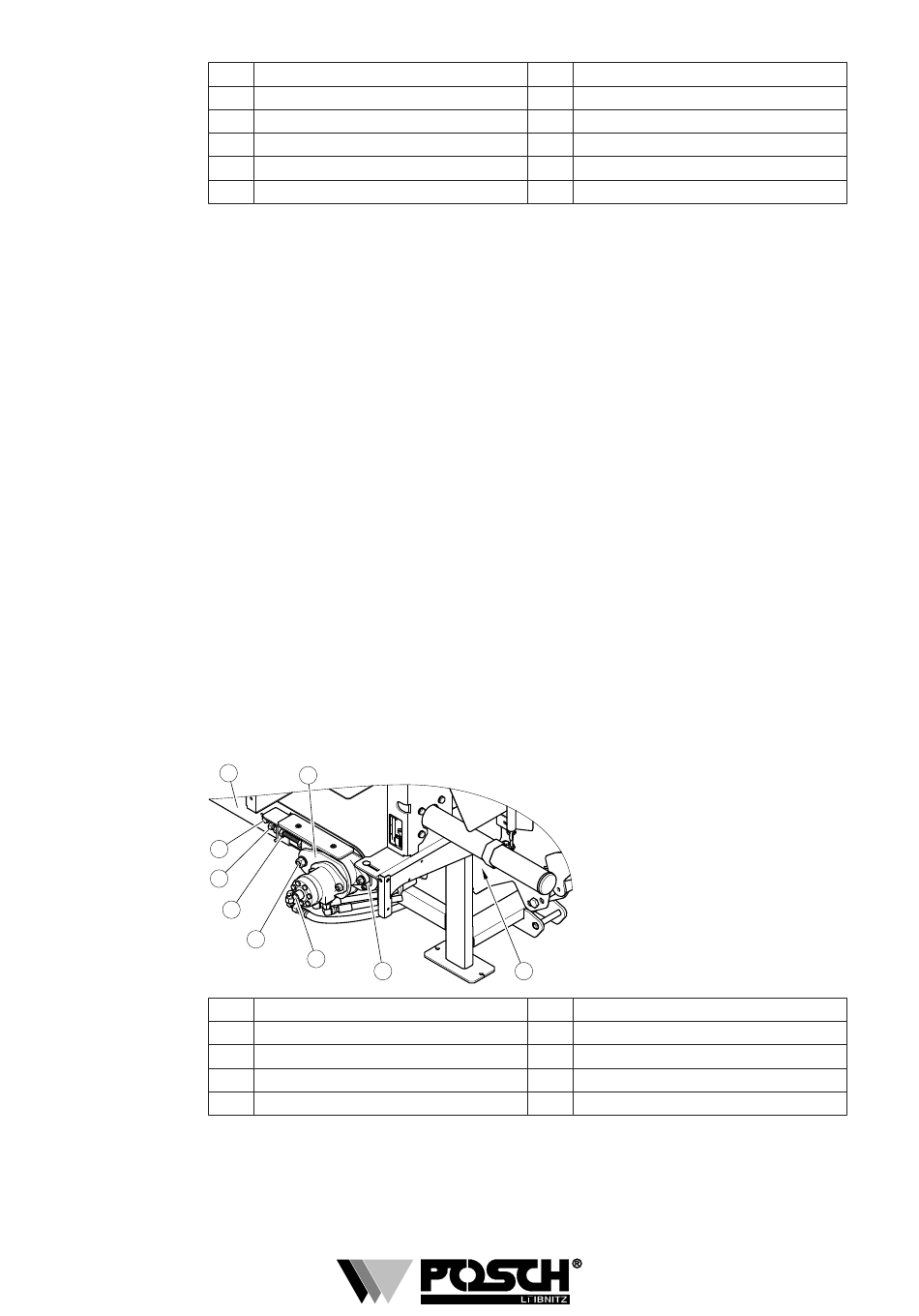

9.5

Holzaufgabeband

2
1
4
3
1
2
3
4
5
Im Laufe der Zeit kann der Gurt durch die Beanspruchung locker werden. In diesem Fall
muss der Gurt nachgespannt werden.
32
Ventilabdeckung
Befestigungsschraube
Schraube für Klappe
Klappe
Zwischenring
Schutz oben
7
6
9
8
Klemmschraube
Holzaufgaberahmen
Kontermutter
Spannschraube vorne
Spannschraube hinten
7 Keilriemenschutz
8 Schraube für Motorkonsole
9 Motorkonsole
10 Kontermutter
11 Spannschraube
5
6 Sechskantmutter
7 Drehmomentblech
8 Winkelblech
9 Leckölleitung
