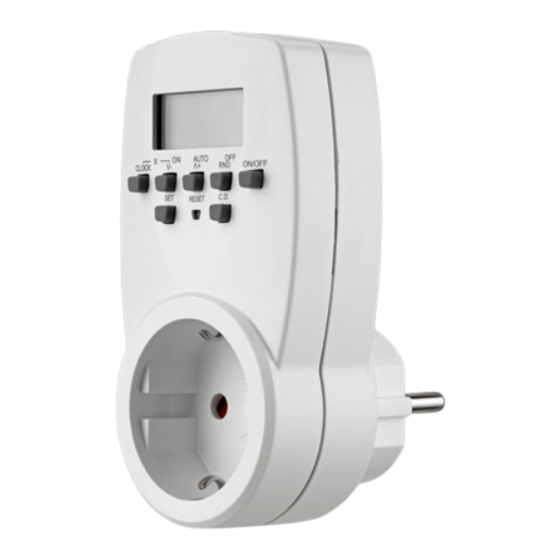

REV 25300 + EMT757 Montage- Und Bedienungsanleitung

DIGITALE
ZEITSCHALTUHR
Typen: 25300 + EMT757
S
S1 S2 S3
S7
S5 S6
S8 S9 S10
A
1 2
3 4
-- --
1 ON
AUTO
5 6
1 � 10
9
CD
30
d ON ON
AUTO
REV Ritter GmbH
Frankenstr. 1-4 • 63776 Mömbris • Deutschland • www.rev.de
•
E-Mail: service@rev.de D Service-Telefon: 00800 50 00 27 35*
*kostenfreie Service-Rufnummer, Mobilfunkpreise abweichend
Zeitschaltuhr digital
Montage- und Bedienungsanleitung
EINLEITUNG
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns, dass Sie unser Produkt gekauft haben. Bitte lesen Sie die nachfolgende
Bedienungsanleitung vor der Inbetriebnahme des Produktes aufmerksam durch und
bewahren Sie sie für späteres Nachschlagen gut auf (S1).
Bitte überprüfen Sie das Produkt vor Verwendung auf Schäden!
BESTIMMUNGSGEMÄSSE VERWENDUNG
• Das Produkt ist konform mit den zutreffenden europäischen CE-Richtlinien (S2).
• Dieses Produkt ist konform mit den zutreffenden europäischen Sicherheitsnormen.
• Das Produkt ist mit IP20 gekennzeichnet und zur Verwendung in trockenen
Innenräumen geeignet (S3).
• Das Produkt ist ausschließlich für den Haushaltsgebrauch oder ähnliche
Verwendungszwecke bestimmt. Es darf nicht für gewerbliche Zwecke verwendet
werden!
• Das Produkt darf nur für den vorgesehenen Zweck, gemäß dieser
Bedienungsanleitung, verwendet werden!
• Das Produkt ist nicht für den rauen Einsatz (z. B. Baustellen) geeignet!
• Das Produkt ist nicht für die Benutzung durch Personen (inklusive Kinder) vorgesehen,
deren physische, sensorische oder mentale Fähigkeiten begrenzt sind, oder Erfahrung
und Wissen fehlt! Benutzung des Produktes durch diese Personen nur, sofern sie
von einer für ihre Sicherheit verantwortlichen Person überwacht werden oder in
die Benutzung des Produktes eingeführt wurden! Die Aufsicht und Benutzung des
Produktes muss von einer verantwortungsvollen Person erfolgen!
• Achten Sie darauf, dass dieses Produkt nicht in die Hände von Kindern oder
unbefugten Personen gelangen kann!
ALLGEMEINE HINWEISE
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus
bereits geringer Höhe beschädigt werden!
• Ziehen Sie den Netzstecker des Produktes bei Störungen während des Betriebes!
S4
• Nur gelieferte Originalteile verwenden!
• Keine Zusatzkomponenten einsetzen!
• Das Produkt hat keine austauschbaren Teile. Versuchen Sie nicht das Produkt zu öffnen
oder zu reparieren!
ALLGEMEINE SICHERHEITSHINWEISE
• Technische Daten beachten!
• Gebrauchsanweisung beachten und aufbewahren!
• Gebrauchsanweisung an Nachbesitzer weitergeben!
• Nicht für den Gebrauch durch Kinder bestimmt!
• Beschädigtes Produkt nicht in Betrieb nehmen bzw. nicht weiter verwenden!
• Nicht in Räumen mit Explosionsrisiko benutzen (z. B. Schreinerei, Lackierbetrieb oder
Ähnliches)!
• Nicht in unmittelbarer Nähe von brennbarem Material benutzen!
• Nicht in unmittelbarer Nähe von Planschbecken, Springbrunnen, Teichen oder
S11
ähnlichen Gewässern montieren!
• Nicht in Wasser oder andere Flüssigkeiten eintauchen!
• Nicht mit nassen Händen bedienen!
• Das Produkt ist für normale Haushaltsanwendungen geeignet; es darf nicht als
Sicherheitseinrichtung eingesetzt werden!
• Produkt nicht abgedeckt betreiben (S4). Dies könnte zu gefährlichen Hitzestaus führen!
• Das Produkt muss frei zugänglich bleiben (auch im Betrieb)!
• Verwenden Sie für den Anschluss nur ordnungsgemäße Netzsteckdosen (230V~, 50Hz)
mit Schutzleiter des öffentlichen Versorgungsnetzes, die gut erreichbar sind!
• Gehäuse nicht öffnen, Vorsicht Gefahr des elektrischen Schlages (S5)!
• Niemals mit offenem Gehäuse, fehlender oder beschädigter Abdeckung des
Anschlussraumes betreiben!
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit.
Achtung Verletzungsgefahr! Ein Umbau oder eine Veränderung des Produktes darf
nicht erfolgen!
• Kein Steckergerät einstecken (S6)!
• Spannungsfrei nur bei gezogenem Stecker (S7)!
AUTO
• Bedienen Sie die Knöpfe des Produktes nicht mit elektrisch leitenden Gegenständen!
• Nicht hintereinander stecken (S8)!
• Betreiben Sie das Produkt nicht an, auf oder in der Umgebung offener Flammen
(z. B. Kerzen)!
�
• Setzen Sie das Produkt nicht dem direkten Sonnenlicht aus und schützen Sie es vor
starker Hitze!
• Betreiben Sie keine Geräte, deren unbeaufsichtigter Betrieb zu einer Gefährdung für
Leben und Sachwerte führen kann!
AUTO
• Schließen Sie nur Geräte bis max. 1800W Gesamtleistung an!
• Die Tasten des Produkts dürfen nicht dauerhaft gedrückt oder betätigt werden!
• Das Gerät ist mit einem erhöhten Berührungsschutz ausgestattet. Die beiden Stifte
eines Steckers lassen sich nur gleichzeitig in die Steckdosen einstecken.
�
00 • Schließen Sie an dieses Produkt keine induktiven Lasten an (z. B. Pumpen).
R
LIEFERUMFANG
30
Prüfen Sie den Lieferumfang auf Vollständigkeit und einwandfreie Beschaffenheit.
AUTO
Bei Fehlteilen oder Beschädigungen:
• Nehmen Sie das Gerät nicht in Betrieb!
• Reklamieren Sie beim Lieferanten.
Der Lieferumfang besteht aus:
09.22
• Produkt
• Anleitung
BESTIMMUNGSGEMÄSSE VERWENDUNG
• Zum automatischen Schalten von Leuchten und Elektrogeräten.
INBETRIEBNAHME
• Stecken Sie die Zeitschaltuhr in eine 230V~ Steckdose. Der Akku des Speichers
benötigt nun ca. 14 Stunden zum Aufladen. Die Zeitschaltuhr sollte bei längerem
Nichtgebrauch einmal im Monat für mindestens zwei Stunden angeschlossen werden,
um die Kapazität des Akkus zu erhalten.
• Nach dem Laden die Zeitschaltuhr aus der Steckdose nehmen und mit einem dünnen,
elektrisch nicht leitenden, Gegenstand RESET drücken.
• Die Zeitschaltuhr ist nun für die Nutzungseinstellung betriebsbereit.
ACHTUNG: Halten Sie die Taste CLOCK nach dem Reset gedrückt, bis AM oder PM links
oben im Display erloschen ist. Jetzt wird die Zeit in 24-Stunden-Anzeige angezeigt.
EINSTELLEN DER TAGESZEIT UND DES WOCHENTAGES
Umstellung von 24-Stunden- auf 12-Stunden-Anzeige. Taste CLOCK drücken und
•
festhalten.
• Taste SET drücken bis Tag blinkt, mit V– oder Λ+ Tag auswählen.
• Taste SET drücken, Stunden blinken, mit V– oder Λ+ Stunden einstellen.
• Taste SET drücken, Minuten blinken, mit V– oder Λ+ Minuten einstellen.
Taste SET drücken, eingestellte Uhrzeit wird angezeigt.
•
EINSTELLEN/ÜBERPRÜFEN DER PROGRAMME
• Die Zeitschaltuhr kann für tägliche oder auch wöchentliche Programme eingestellt
werden.
• Sie können bis zu 20 Programme einstellen.
• Um die verschiedenen Programme zu überprüfen, drücken Sie entweder die Taste
V– oder Λ+.
Wenn Sie die Λ+ Taste drücken, zeigt Ihnen die LCD Anzeige alle Programme wie
folgt:
Uhrzeit –
Programm 1 ON (EIN) –
Programm 1 OFF (AUS)
...
Programm 20 ON (EIN) –
Programm 20 OFF (AUS)
d ( Countdown-Programm)
Uhrzeit
Wenn Sie die V– Taste drücken, erfolgt derselbe Ablauf, allerdings in umgekehrter
Reihenfolge. Im Falle des Countdown-Programmes wird das Symbol d angezeigt (siehe
Countdown Funktion). Abb. A4 zeigt ein Programmbeispiel, wenn noch keine Zeiten ein
gegeben wurden.
• Sie können sich alle Programme schnell anschauen, indem Sie länger auf die Taste
V– oder Λ+ drücken. Die Programme werden im Schnelldurchlauf in deren
Reihenfolge angezeigt. Wenn Sie sich die Programmzeiten einzeln anschauen wollen,
drücken Sie die Tasten V– oder Λ+ kurz an.
• Gegebenenfalls ist nach dem Einstecken der Zeitschaltuhr ein erneutes Drücken der
Taste ON/OFF nötig, um auf AUTO zu kommen. Vor dem erstmaligen Ablauf eines
Programms ist zu beachten, dass mit der Taste ON/OFF, je nachdem ob die program-
mierte Einschaltzeit schon überschritten ist oder erst zu einem späteren Zeitpunkt
erfolgt, zwei unterschiedliche AUTO-Funktionen geschaltet werden müssen:
Einschaltzeit überschritten: Mit der Taste ON/OFF erst auf ON, dann noch einmal die
Taste ON/OFF drücken, um auf AUTO zu wechseln. Das angeschlossene Gerät wird
sofort eingeschaltet und zum programmierten Ausschaltzeitpunkt automatisch
ausgeschaltet.
Einschaltzeit zu einem späteren Zeitpunkt: Mit der Taste ON/OFF erst auf OFF, dann
noch einmal die Taste ON/OFF drücken, um auf AUTO zu wechseln. Das
angeschlossene Gerät wird zum programmierten Einschaltzeitpunkt automatisch
eingeschaltet und zum programmierten Ausschaltzeitpunkt automatisch ausgeschaltet.
ACHTUNG: Die Zeitschaltuhr muss auf AUTO stehen und in eine spannungsführende
Steckdose eingesteckt sein.
BEISPIEL FÜR DAS EINSTELLEN VON PROGRAMM 1
MO 8:15 EIN / MO 15:45 AUS
• In diesem Beispiel schaltet die Zeitschaltuhr am Montag um 8:15 Uhr ein und um
15:45 aus. Um die Zeit 8:15 auf EIN zu stellen, drücken Sie die V– oder Λ+ Taste, bis
Programm 1 ON auf der Anzeige erscheint und dann drücken Sie die Taste SET.
• Die Tagesanzeige blinkt nun. Mit der Taste V– oder Λ+ können Sie den gewünschte
Tag für Ihr Programm Nr.1 wählen. Die Tagesanzeige läuft:
für einen bestimmten Tag
MO = Montag
TU = Dienstag
WED = Mittwoch
TH
= Donnerstag
FR = Freitag
SA = Samstag
SU = Sonntag
oder für Kombinationen
MO–WE–FR
TU–TH–SA
SA–SU
MO–TU–WE
TH–FR–SA
MO–TU–WE–TH–FR
MO–TU–WE–TH–FR–SA
MO–TU–WE–TH–FR–SA–SU
und dann wieder von Beginn an.
ACHTUNG:
Es muss bei Wahl einer Kombination unbedingt die selbe für die Einschalt- wie auch die
Ausschaltzeit gewählt werden.
• In unserem Beispiel ist der gewünschte Tag der Montag. Nachdem Sie den Montag
ausgewählt haben, drücken Sie wieder die Taste SET.
• Jetzt blinkt die Stundenanzeige. Mittels der V– oder Λ+ Taste wählen Sie die 8 aus
und fixieren diese wieder mit der Taste SET. Bei der Minuteneingabe folgen Sie dem
gleichen Schema. Mit der Taste SET beenden Sie dann die Programmierung. Abb. A4
zeigt das Programmmenü ohne, Abb. A2 mit Ihrer Eingabe.
• Um das Programm um 15:45 wieder auszuschalten, Abb. A3, folgen Sie wieder dem
gleichen Zeiteingabeschema wie oben.
• Beachten Sie, dass Sie bei der Programm zeiteingabe keine Sekunden einstellen
können.
