Verkleidung Vorratsbehälter - Windhager BIOWIN 2 TOUCH Montageanleitung

2. Für den Installateur
nur bei BioWIN 2 Touch Premium/Exklusiv bzw. mit automatischer Pelletszuführung:
– Netzstecker von Saugturbine anstecken – Fig. 45.
– Isolierung über Deckel-Nachheizflächen abnehmen - Fig.24.
– Kabel oberen Näherungsschalter vom Vorratsbehälter mit Stecker ins Schaltfeld führen und an Stecker X22 anste-
cken – Fig. 47.
nur bei BioWIN 2 Touch Klassik bzw. mit händischer Pelletszuführung:
– Isolierung über Deckel-Nachheizflächen abnehmen - Fig.24.
– Beigepackte Stecker mit Brücke am Feuerungsautomaten X22 (3 pol) und am Netzstecker Saugturbine (6 pol.) anste-
cken – Fig. 48.
Stecker X22
Netzstecker
Saugturbine

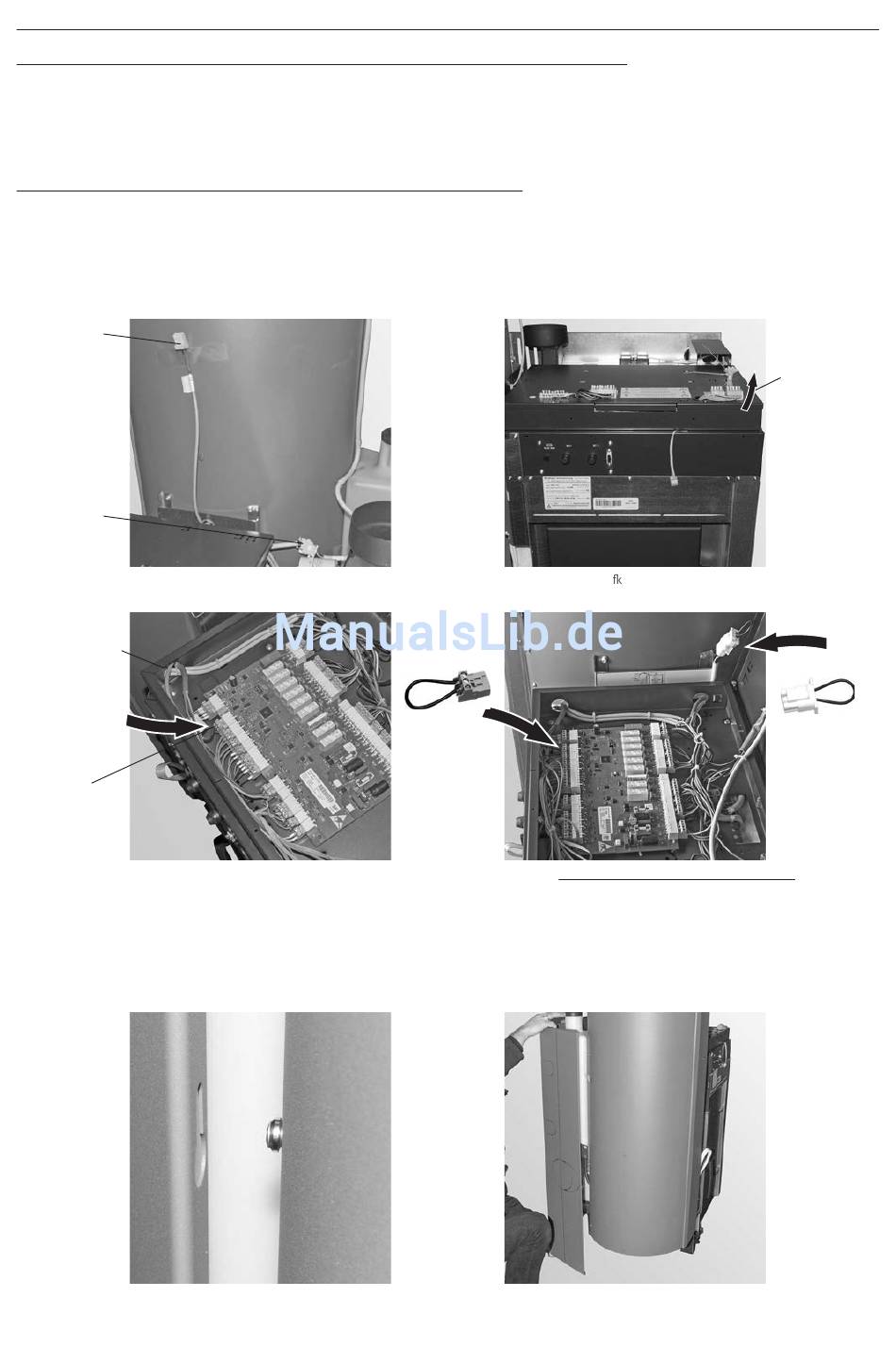

Fig. 45 Netzstecker Saugturbine anstecken
Kabel mit Stecker
durchführen
Stecker X22
Fig. 47 Näherungsschalter (Stecker X22) anstecken
2.4.9 Verkleidung Vorratsbehälter
– Verkleidung links hinten in die Bajonettverschlüsse einhängen – Fig. 49, Fig. 50.
Fig. 49 Bajonettverschluss
Fig. 46 Deckel au lappen
Fig. 48 nur bei Klassik bzw. händischer Zuführung:
Stecker mit Brücke an X22 und Netzstecker
Saugturbine anstecken
Fig. 50 Klebebänder von Wasserbehälter entfernen
und Verkleidung einhängen
