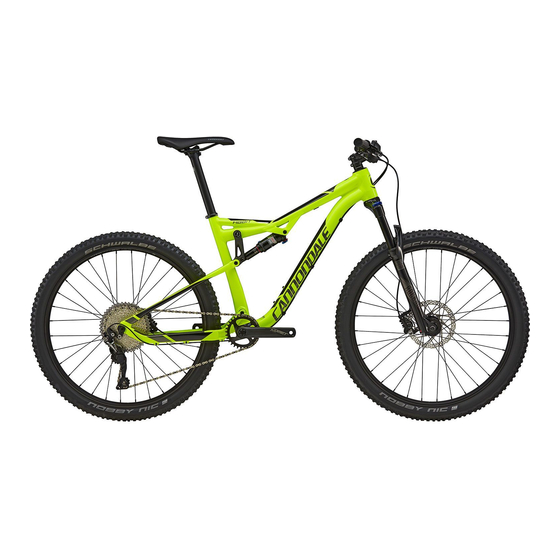

- Seite 1 Deutsch Habit Ergänzung zum Benutzerhandbuch WARNUNG LESEN SIE DIESE ERGÄNZUNG UND IHR CANNONDALE BENUTZERHANDBUCH SORGFÄLTIG DURCH. Beide Dokumente enthalten sicherheitsrelevante Informationen. Bewahren Sie diese gut auf.
-
Seite 2: Sicherheitshinweise
Hochwertiges Fahrradlagerfett Mehrzweckfett NLGI-2 auftragen Anti-Seize-Schmiermittel Permatex® Anti-Seize-Schmiermittel auftragen Mittelfeste, entfernbare Schrauben- Loctite® 242 (blau) oder eine gleichwertige sicherung Schraubensicherung auftragen. N·m = Anzugsdrehmoment in Newtonmeter. Cannondale Help Center Unser Online Help Center stellt hilfreiche Ressourcen über unsere Fahrräder bereit. https://cannondale.zendesk.com/hc/de... -
Seite 3: Cannondale Kontaktieren
Ihrem autorisierten Cannondale-Händler ausführen. Cannondale USA Cycling Sports Group, Inc. HINWEIS 1 Cannondale Way, Wilton CT, 06897, USA Service- oder Wartungsarbeiten bzw Ersatz- 1-800-726-BIKE (2453) teile von nicht autorisierten Händlern können zu schweren Schäden führen und den Verlust Ihrer Gewährleistung bzw. -
Seite 4: Wichtige Hinweise Zum Verwendeten Werkstoff
Sicherheitshinweise Wichtige Hinweise zum verwendeten Werkstoff Habit FS/ Habit HT OMS Sicherheitshinweise Wichtige Hinweise zum Inspektion und Sturzschäden verwendeten Werkstoff von Carbonrahmen/-gabeln WARNUNG WARNUNG Ihr Fahrrad (Rahmen und Komponenten) Nach einem Sturz oder Aufprall: ist aus einem Carbon-Verbundwerkstoff, auch bekannt als „Kohlenstofffaser-ver- Überprüfen Sie den Rahmen sorgfältig auf... -
Seite 5: Bestimmungsgemäße Verwendung
Sie hier: Angesichts der unzähligen Cannondale- WARNUNG Fahrradmodelle und verbauten Kompo- nenten wäre eine Auflistung der Anzugs- Bitte lesen Sie Ihr Cannondale Bicycle drehmomente zum Zeitpunkt der Benutzerhandbuch, um mehr über die Veröffentlichung solcher Informationen bestimmungsgemäße Verwendung und die bereits veraltet. - Seite 6 Sicherheitshinweise Wichtige Hinweise zum verwendeten Werkstoff Habit FS/ Habit HT OMS Maximale Gabellänge Die maximale Gabellänge ist eine wichtige Spezifikation, um die Sicherheit von Mountainbike- Rahmen zu gewährleisten. Dieses Mass müssen Sie bei der Montage von Steuersatzteilen,-adaptern, dem Einbau und der Einstellung der Gabel sowie bei der Auswahl einer Ersatzgabel stets beachten.
- Seite 7 Sicherheitshinweise Reifenfreiheit des Hinterrads: Full-Suspension Reifenfreiheit des Hinterrads: Full-Suspension 10 mm Betrifft: • Sättel • Sattelstütze • Heckgepäckträger • Zubehör, das mit dem sich bewegenden Reifen in Kontakt kommen kann. Reifenfreiheit prüfen: WARNUNG 1. Die gesamte Luft aus dem Hinterbaudämpfer ablassen.
-
Seite 8: Reifengröße Und Maximale Reifenbreite
Sicherheitshinweise Seriennummer Habit FS/ Habit HT OMS Reifengröße und maximale Reifenbreite WARNUNG Beachten Sie die Spezifikationen zur Reifengröße und maximalen Reifenbreite für Ihr Bike, die Sie in diesem Handbuch auf der Seite mit den Spezifikationen finden. Eine falsche Reifengröße kann dazu führen, dass der Reifen beim Fahren Gabel oder Rahmen berührt. -
Seite 9: Mindesteinstecktiefe Der Sattelstütze
Sicherheitshinweise Seriennummer Hinterbaudämpfer Mindesteinstecktiefe der Sattelstütze WARNUNG WARNUNG Verwenden Sie ausschliesslich Hinterbau- dämpfer und Federgabeln, die mit Ihrem Stellen Sie sicher, dass die Mindest- Fahrrad kompatibel sind. Nehmen Sie einstecktiefe der Sattelstütze in den keine Änderungen an Ihrem Fahrrad vor, Rahmen jederzeit eingehalten wird. - Seite 10 Technische Informationen Spezifikationen – Habit Full-Suspension Position Spezifikation Carbon Alloy Federweg hinten 130mm / Habit LT = 140mm Steuerrohr Oben: 1 1/8”, unten: 1 1/2” Steuersatz Integriert 1 1/8” – -1,5” IS42 oben IS52 unten FSA Orbit C-40-ACB No. 42 Tretlager: Typ/Breite BSA/73mm Umwerfer Sattelstütze: Ø...
- Seite 11 Technische Informationen Geometrie – Full-Suspension Geometrie – Full-Suspension 75 mm E’ Habit Full-Suspension, Carbon Maßeinheit = Zentimeter Grösse Laufradgröße 27.5 Sitzrohrlänge 36.0 38.0 40.0 44.5 50.0 Oberrohr horizontal 52.7 56.3 59.0 61.7 65.4 Oberrohrlänge, real 49.9 53.1 55.4 57.9 61.7 °...
- Seite 12 Technische Informationen Spezifikationen – Habit Full-Suspension Habit FS/ Habit HT OMS Habit Full Suspension, Carbon LT Maßeinheit = Zentimeter Grösse Laufradgröße 27.5 Sitzrohrlänge 36.0 38.0 40.0 44.5 50.0 Oberrohr horizontal 52.7 56.3 59.0 61.7 65.4 Oberrohrlänge, real 49.9 53.1 55.4 57.9...
- Seite 13 Technische Informationen Spezifikationen – Habit Full-Suspension Habit Alloy Maßeinheit = Zentimeter Grösse Laufradgröße 27.5 Sitzrohrlänge 36.0 38.0 40.0 44.5 50.0 Oberrohr horizontal 52.7 56.3 59.0 61.7 65.4 Oberrohrlänge, real 49.9 53.4 55.4 58.0 61.5 ° ° ° ° ° Steuerrohrwinkel 65.5...
-
Seite 14: Spezifikationen - Hardtail
Technische Informationen Spezifikationen - Hardtail Habit FS/ Habit HT OMS Spezifikationen - Hardtail Position Spezifikation Material Alloy Steuerrohr UPR: 1-1/8” LWR: 1-1/2” Steuersatz Integrated 1-1/8”-1.5” IS42 Top IS52 Lower FSA Orbit C-40-ACB No. 42” Tretlager: Typ/Breite BSA/73mm Umwerfer Seat Post: Dia./Binder 31.6mm/34.9mm... - Seite 15 Technische Informationen Geometrie - Hardtail Geometrie - Hardtail 75 mm E’ Habit Maßeinheit = Zentimeter Grösse Laufradgröße 38.0 40.0 44.0 48.0 Sitzrohrlänge 57.3 60.0 62.8 66.5 Oberrohr horizontal 56.9 58.9 60.3 62.9 Oberrohrlänge, real 64.5° 64.5° 64.5° 64.5° Steuerrohrwinkel 76.0°...
- Seite 16 Technische Informationen Hinterbaudämpfer – Carbon/Alloy Habit FS/ Habit HT OMS Hinterbaudämpfer – Carbon/Alloy Bezeichnunge Hinterbaudämpfer 3. Umlenkhebel 5. Abstreifer 2. Yoke 4. Sitzstrebe 6. O-Ring Einstellung 4. Messen Sie den Negativfederweg (SAG). Passen Sie den Luftdruck im Dämpfer an, bis der richtige SAG-Wert erreicht ist.
- Seite 17 Technische Informationen Yoke / Dämpferöse – Carbon/Alloy Yoke / Dämpferöse – Carbon/Alloy 15 N·m 8 N·m 15 N·m Bezeichnungen Yoke 5. Bolzen (Außengewinde) 2. Dämpfer 6. Bolzen, vorne, Innenge- 3. Bolzen (Innengewinde) winde 4. Distanzscheiben Im Folgenden wird eine Standardwartung Dazu zählt auch die Innenfase der Yoke-Bolzen.
- Seite 18 Technische Informationen Sitzstreben, Umlenkhebel, Yoke Habit FS/ Habit HT OMS Sitzstreben, Umlenkhebel, Yoke 13 N·m 7 N·m 9 N·m Bezeichnungen Sitzstrebe 4. Lagerbolzen 7. Umlenkhebel- 2. Sitzstreben-Dis- 5. Umlenkhebel Distanzscheiben tanzscheiben 6. Umlenkhebel- 8. Yoke 3. Sitzrohr schraube 152197 Rev 0 (12/22)
- Seite 19 Technische Informationen Hauptlager – Carbon Hauptlager – Carbon 20 N·m Bezeichnung Kettenstrebe 4. Lagerbolzen 2. Schwingenachse 5. Lager 3. Schutzblech 6. Distanzscheibe...
- Seite 20 Technische Informationen Hauptlager – Alloy – LOCKR Habit FS/ Habit HT OMS Hauptlager – Alloy – LOCKR Stellen Sie sicher, dass Fahrrad oder Hinterbauschwinge ordnungsgemäß abgestützt sind, um Verletzungen oder Schäden am Fahrrad zu vermeiden, wenn Sie Achsverbindungen entfernen oder lösen. Demontage der LockR-Achse vom Rahmen: Lösen Sie die Schraube mit einem T25 Torx-Schlüssel um ca.
- Seite 21 Technische Informationen Hauptlager – Alloy – LOCKR 5 N·m 1 N·m NICHT MONTIERT EINBAUEN! Losschrauben 5 mm einführen und Entfernen Lösen und Losschrauben und Unthread & Dislodge & Insert 5mm & Unthread & Entfernen zum Lösen drehen Herausnehmen mit Schonhammer Remove tap mallet remove turn to free Remove...
- Seite 22 Technische Informationen Kettenstrebe / Sitzstrebe Habit FS/ Habit HT OMS Kettenstrebe / Sitzstrebe 7 N·m Bezeichnung Kettenstrebe 5. Sicherungsring a. Nut 2. Sitzstrebe 6. Lager b. Flache Seite 3. Achsschraube c. Kleine Seite 4. Lagerschutz 152197 Rev 0 (12/22)
- Seite 23 Technische Informationen Universalschaltauge (UDH) Universalschaltauge (UDH) KEIN Schmierfett NO grease 25 N·m SRAM P/N: 00.7918.093.000 SRAM INSTR: UDH™ - SRAM - ac-drhg-mtb-a1 Bezeichnung UDH-Ausfallende 3. UDH-Unterlegscheibe a. UDH-Drehanschlag 2. UDH-Schaltauge 4. UDH-Mutter Austausch Vor der Montage eines neuen Schaltauges/Ersatz-Schaltauges stets mit einer Nylonbürste (z. B. alte Zahnbürste) Schmutz und Abrieb vom Ausfallende entfernen.
-
Seite 24: Zug-/Leitungsführung - Carbon
Technische Informationen Zug-/Leitungsführung – Carbon Habit FS/ Habit HT OMS Zug-/Leitungsführung – Carbon Schritte: Die Bremsleitung und Schaltwerk-Zughülle hinten am Rahmen beginnend verlegen. 2. Durch die Tube-in-Tube-Öffnung bis zur Rahmenöffnung am Tretlager verlegen. 3. Die Schaltwerk-Zughülle auf der Antriebsseite und die Bremsleitung der Hinterradbremse auf der Nichtantriebsseite verlegen. - Seite 25 Technische Informationen Zug-/Leitungsführung – Carbon Bezeichnung RD – Schaltwerk DP – Variosattelstütze RB – Hinterradbremse...
-
Seite 26: Leitungsverlegung Für Hinterradbremse
Technische Informationen Zug-/Leitungsführung – Carbon Habit FS/ Habit HT OMS Leitungsverlegung für Hinterradbremse 2 -3 N·m (Ansicht von unten) Die einfache Klemme (3) und der Kabelbinder sollten bei komplett eingetauchter Federung und vor Montage der doppelten Klemme (2) in der Rahmenöffnung fixiert werden. - Seite 27 Technische Informationen Tretlager – BSA (Euro) Tretlager – BSA (Euro) Reinigen Sie zuerst immer die Innenseite des Tretlagergehäuses und die Gewinde der Lagerschale und des Tretlagers! Verwenden Sie ein sauberes, fusselfreies Werkstatttuch. Tragen Sie hochwertiges Fahrradlagerfett auf das Tretlagergewinde sowie die Lagerschalen auf. Zu viel Schmierfett sieht unschön aus und fördert zudem die Schmutzansammlung.
-
Seite 28: Rahmenprotektoren - Platzierung
HINWEIS Beschädigte, lose, fehlende und/oder falsch platzierte Rahmenprotektoren können zu Rahmen- schäden führen und sind nicht durch die eingeschränkte Garantie von Cannondale abgedeckt. Stellen Sie sicher, dass alle Rahmenprotektoren vorhanden, korrekt montiert und in einem guten Zustand sind. Die auf dieser Seite abgebildeten Positionen sind Beispiele für die Protektoren am Rahmen. - Seite 29 Technische Informationen Rahmenprotektoren – Platzierung 5 mm Abstand zu Nietmutter, mittig auf Rohr Biegung des Rahmenprotektors an Unterrohrbiegung ausrichten. Mittig auf Rohr.
-
Seite 30: Ersatzteile
Ersatzteile Habit Full Suspension, Carbon Habit FS/ Habit HT OMS Ersatzteile Habit Full Suspension, Carbon SIZE MARK Kennung Teilenummer Beschreibung Kennung Teilenummer Beschreibung SRAM P/N: SRAM Universal Derail- K34142 Habit SS Frame Protec- 00.7918.093.000 leur Hanger K83002 UDH Maxle TA 148x12... - Seite 31 Ersatzteile Habit Full Suspension, Carbon Kennung Teilenummer Beschreibung Kennung Teilenummer Beschreibung K36072 Habit Crb MP Bearing K36102SM Habit Yoke SM 40mm Spacer 35mm K36102MD Habit Yoke MD 50mm K36082 Habit Link Bearing K36102LG Habit Yoke L/XL 90mm Spacer 46mm K11022...
- Seite 32 Ersatzteile Habit Full Suspension, Alloy Habit FS/ Habit HT OMS Habit Full Suspension, Alloy SIZE MARK Kennung Teilenummer Beschreibung Kennung Teilenummer Beschreibung SRAM P/N: SRAM Universal Derailleur K91052 Habit Link 00.7918.093.000 Hanger Expanding Axle Hardware K36061 UDH Maxle TA 148x12...
- Seite 33 Habit Alloy DT Protector 9mm ID Dropper Insula- K32051 tion Tubing Habit Alloy Clear Frame K34172 Protection K36102SM Habit Yoke SM 40mm L K36102MD Habit Yoke MD 50mm L K36102LG Habit Yoke L/XL 90mm L K32182 27mm Slide Guides Qty 6 K32211...
- Seite 34 Ersatzteile Habit Hardtail, Alloy Habit FS/ Habit HT OMS Habit Hardtail, Alloy 5X M5x16 Kennung Teilenummer Beschreibung SRAM P/N: 00.7918.093.000 SRAM Universal Derailleur Hanger K32092 E439978 BB Cable Guide KP312/ Open Oval Grommet x10 K32211 2Port Slide Guides Qty 6...
- Seite 35 (Bolzen, Schrauben, Muttern) an Ihrem Fahrrad aufgeführt. Einige Befestigungsteile verfügen über bereits aufgetragene Schraubensicherung. Nach mehrfacher Demontage und Montage von Befestigungsteilen, muss bei Bedarf neue spezifische Schraubensicherung aufgetragen werden. Habit Full-Suspension, Alloy 2X 0.5 N·m 15.0 N·m 13.0 N·m 2X 7 N·m...
- Seite 36 Ersatzteile Habit Hardtail, Alloy Habit FS/ Habit HT OMS Habit Full Suspension, Carbon 1.5 N·m See “SHOCK YOKE” No threadlock 15.0 N·m 8 N·m 2X 7 N·m 13 N·m 1.5 N·m No threadlock 20 N·m Install axle and apply torque to this side 8 N·m...
- Seite 37 Ersatzteile Habit Hardtail, Alloy Habit Hardtail 8 N·m 25 N·m NO GREASE 0.5 N·m 3 N·m...
-
Seite 38: Wartung
Record Wartung Erstellung eines Wartungsplans Habit FS/ Habit HT OMS Wartung In der folgenden Tabelle sind nur ergänzende Wartungsarbeiten aufgeführt.In Ihrem Cannondale- Benutzerhandbuch finden Sie weitere Informationen zu grundlegenden Wartungsarbeiten am Fahrrad. Erstellung eines Wartungsplans Position Häufigkeit Zugverlegung – Stellen Sie sicher, dass alle Seilzüge korrekt sitzen, unbeschädigt und sicher fixiert sind. - Seite 40 © 2022 Cycling Sports Group Habit FS/Habit HT OMS 152197 Rev. 0 (12/22) CANNONDALE USA CSG EUROPE CANNONDALE UK Cycling Sports Group, Inc. Cycling Sports Group Europe B.V. Cycling Sports Group 1 Cannondale Way, Geeresteinselaan 57 Vantage Way, The Fulcrum,...
