5.3 Ausgangsverkabelung

HINWEIS:
Verkabelung.
Der RPDC kann mit dreiphasigen kritischen Lasten, einphasigen kritischen
1
Lasten oder mit dreiphasigen und einphasigen kritischen Lasten gleichzeitig
verbunden werden. Wenn der RPDC gleichzeitig mit dreiphasigen und einpha-
sigen kritischen Lasten verbunden wird, darf der Strom jedes Nebenstromkreis-
Trennschalters die empfohlenen Leistungsvorgaben nicht überschreiten (siehe
Anhang 1: Technische Spezifikationen). Die Gesamtlast sollte gleichmäßig
auf die Nebenstromkreis-Trennschalter verteilt werden.
Der RPDC beinhaltet einen Steckplatz für ein hot-swap-fähiges Steuermodul und
2
sechs Steckplätze für hot-swap-fähige Trennschaltermodule. Sie können maxi-
mal sechs hot-swap-fähige Trennschaltermodule (optional) im RPDC installieren.
Siehe 3.2 Vorderseite (Steuertafel). Für das hot-swap-fähige Trennschaltermodul
(optional, maximal sechs) gibt es drei Leistungsangaben: 16, 20 und 32 A.
Sie können diese Trennschaltermodule (optional, maximal sechs) in jedem der
3
sechs Steckplätze für Trennschaltermodule einsetzen.
Wenn Sie sechs Trennschaltermodule (optional) im Stromverteiler installieren,
4
werden die Nummern dieser Trennschaltermodule (optional) von rechts nach links
auf der Rückseite des Stromverteilers als 1, 2, 3, 4, 5 und 6 definiert (siehe nach-
folgende Abbildung und Tabelle). Jedes Trennschaltermodul (optional, maximal
sechs) verfügt über drei Nebenstromkreis-Trennschalter, d. h. R-Phasen-, S-Pha-
sen- und T-Phasen-Trennschalter. Wenn Sie sechs Trennschaltermodule (optional)
im Stromverteiler installieren, sind 18 Nebenstromkreise vorhanden, die auf der
LCD-Anzeige mit #1, #2, #3...#18 dargestellt werden. Weitere Angaben können
Sie der nachfolgenden Abbildung und Tabelle entnehmen.
Delta Infrasuite Energiemanagement
Beachten Sie zunächst den Abschnitt 5.1 Warnungen vor der
L1
L2
L3
L4
L5
L6
N1
N2
N3
EINGANGSSTEUERUNG
N4
2 4 6 8 10 12 14 16 18
N5
POTENZIAL-
STATUSERKEN-
FREIER
NUNG
AUSGANGSKON-
EINGANG-
TAKT N6
1 3 5 7 9 11 13 15 17 STRENNSCHAL
TER
REPO
G1
G2
G3
G4
G5
G6
SMART-SLOT

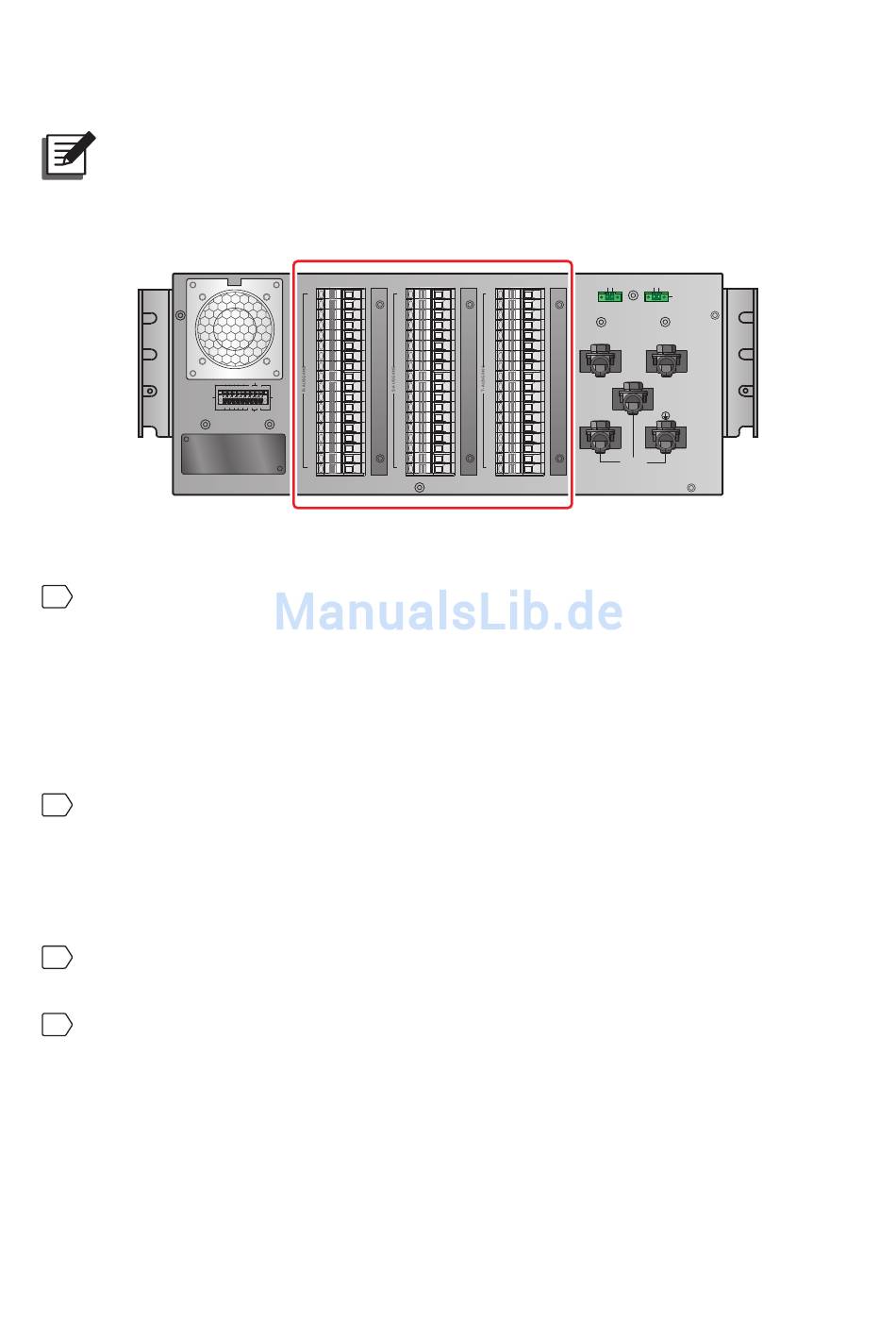

(Abbildung 5-5: Verkabelungsklemmen_Ausgang)
(Rückansicht RPDC)
L1 L1
L2 L2
L3 L3
L4 L4
L5 L5
L6 L6
N1 N1
N2 N2
N3 N3
N4 N4
N5 N5
N6 N6
G1 G1
G2 G2
G3 G3
G4 G4
G5 G5
G6 G6
30
L1 L2 N1 N2
HILFSSTROM
EINGANG 220/230/240 VAC
50 Hz/60 Hz
R S
T
N
AC-EINGANG
