C. Wenn Sie das TVSS-Modul (optional) installieren, führen Sie die nachfol-
genden Schritte für die Verkabelung aus.
Achten Sie vor der Verkabelung darauf, dass die Eingangsstromversorgung
1
komplett unterbrochen wurde.
Überprüfen Sie, ob das TVSS-Modul (optional) in einem guten Zustand ist.
2
Wenn Sie Beschädigungen erkennen oder die Statusanzeige rot leuchtet, kann
das TVSS-Modul (optional) nicht mehr verwendet werden. Wenn die Statusan-
zeige grün leuchtet, ist das TVSS-Modul (optional) im normalen Zustand.
Wählen Sie für den Anschluss der Klemmen R, S, T & N des TVSS-Moduls
3
(optional) an die Klemmen R, S, T & N des Stromverteilers die entspre-
chenden Kabel aus (siehe Abbildung 5-4) . Erden Sie im Anschluss daran
die PE-Klemme des TVSS-Moduls (optional).
TVSS-Modul
(optional)

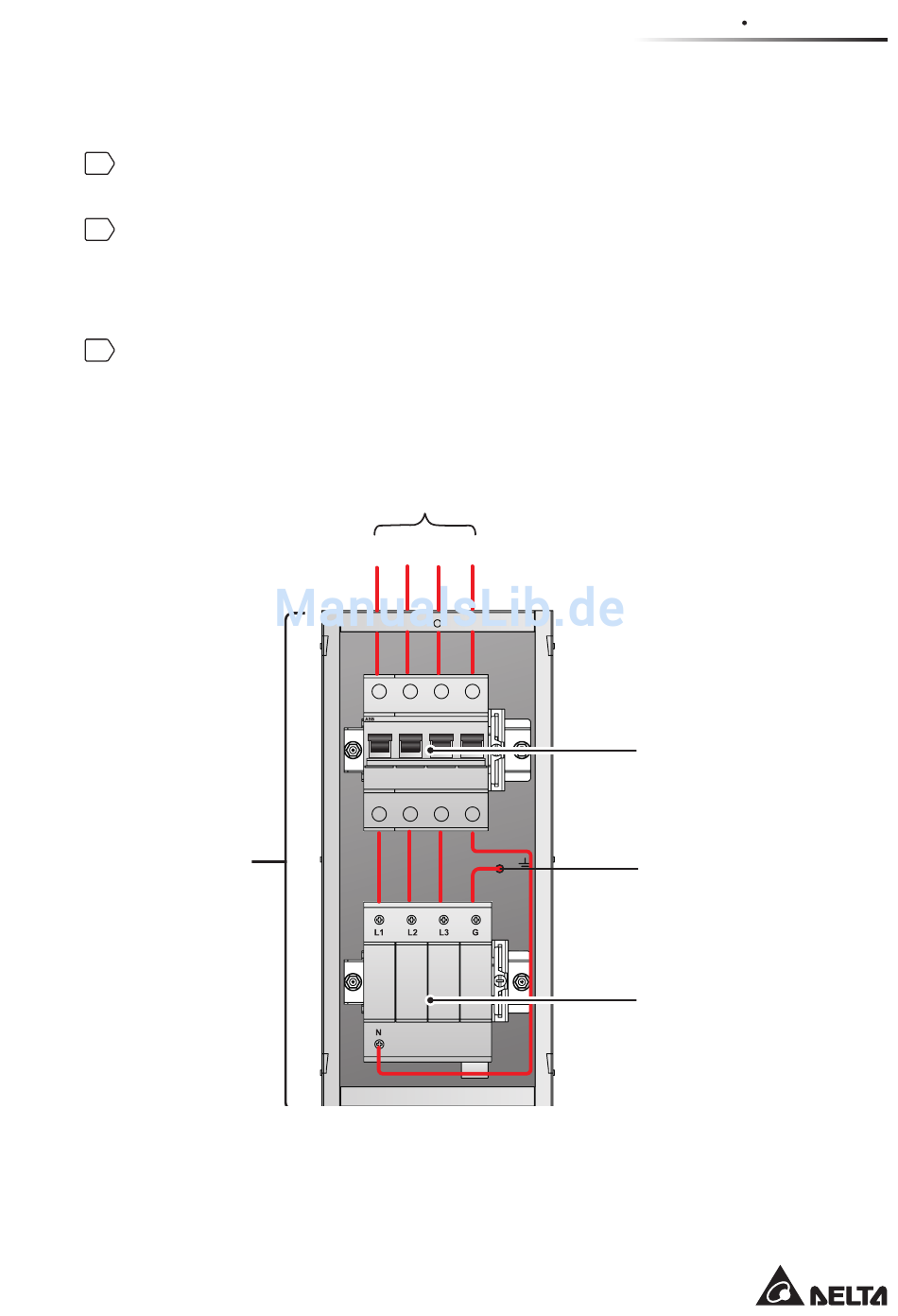

(Abbildung 5-4: TVSS-Modul (optional) Verkabelung)
Anschluss der Klemmen
R/S/T/N des RPDC
R S T N
29
Kapitel 5 Verdrahtung
Trennschalter
von ABB
(32 A)
PE-Klemme
(für Erdung)
TVSS
