Verbindung der N1-Klemme des Hilfsstroms und der N-Klemme (Eingang) des
Stromeingangstrennschalters (optional). Siehe Abbildung 5-3.
Eingangsende
(Anschluss der
Eingangsleistung)
Achten Sie darauf, dass die Schrauben fest angezogen werden.
3
Verkabelung der Hilfskontakte und des Nebenschlussauslösers des
z
z
Stromeingangstrennschalters:
Der Stromeingangstrennschalter (optional) verfügt über Hilfskontakte und
1
einen Nebenschlussauslöser. Diese befinden sich links bzw. rechts am
Stromeingangstrennschalter (optional). Weitere Informationen können Sie dem
Benutzerhandbuch des Stromeingangstrennschalters (optional) entnehmen.
Um den Status des Stromeingangstrennschalters (optional) zu ermitteln,
2
verbinden Sie die zwei Drähte der Hilfskontakte (N und NC) mit Pol 17 und
Pol 18 auf der Rückseite des Stromverteilers. Wenn der Stromeingang-
strennschalter (optional) automatisch abschalten soll, wenn die Notabschal-
tung erfolgt, verbinden Sie die zwei Drähte des Nebenschlussauslösers mit
Pol 14 (-12 V) und Pol 16 (+12 V) auf der Rückseite des Stromverteilers.
Die Position jedes Pols können Sie dem Abschnitt 3.4 Rückwand entneh-
men. Wenn Sie Informationen zur Installation benötigen, wenden Sie sich
bitte an einen Servicetechniker.
Delta Infrasuite Energiemanagement
Eingangstrennschalter
von ABB (optional)
Anschluss der L1-Klemme
des Hilfsstroms
Anschluss der N1-Klemme
des Hilfsstroms
N R
N R
Ausgangsende
(Anschluss der zum
RPDC gehörenden
Klemmen N/R/S/T)

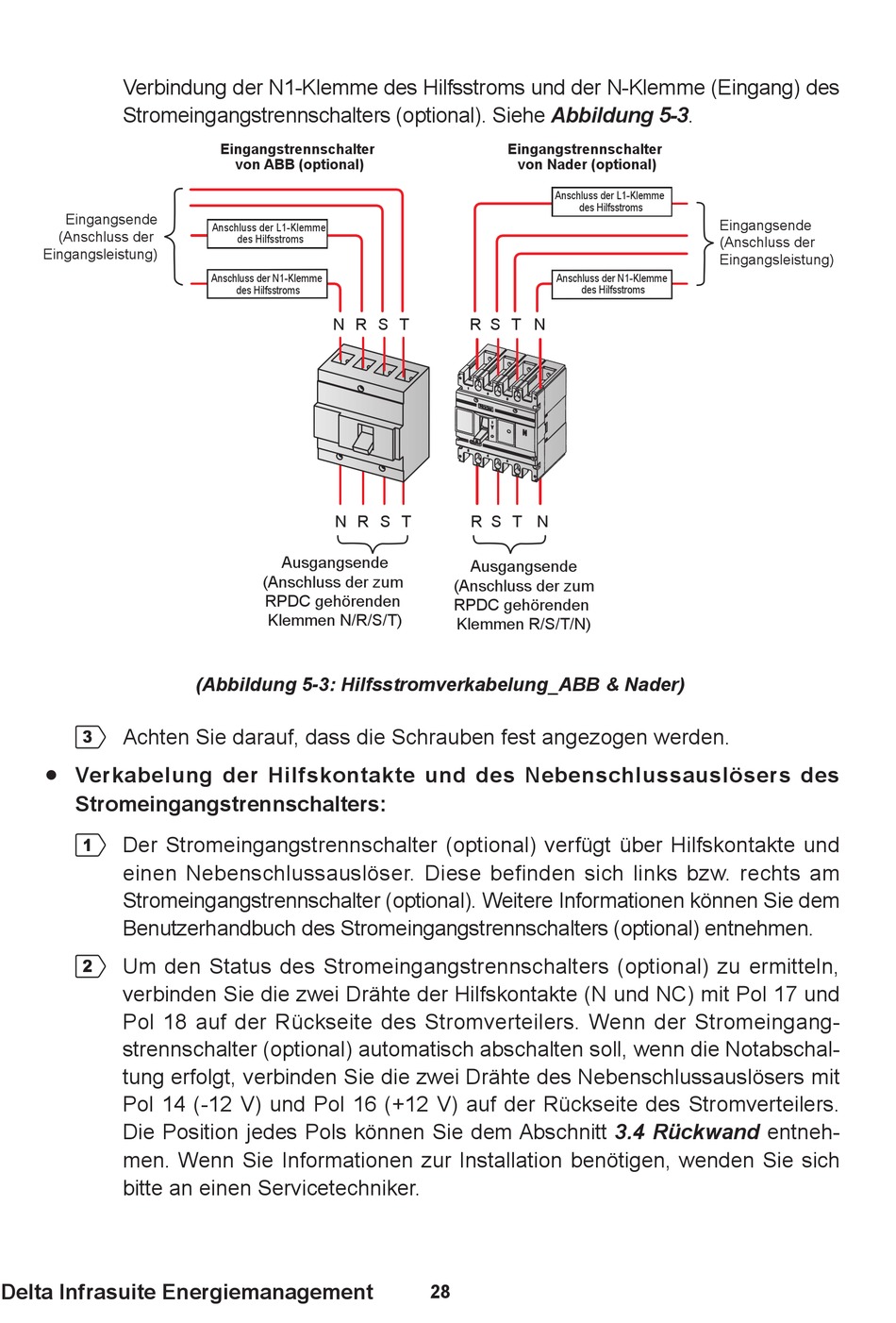

(Abbildung 5-3: Hilfsstromverkabelung_ABB & Nader)
Eingangstrennschalter
von Nader (optional)
S T R S T N
S T R S T N
Ausgangsende
(Anschluss der zum
RPDC gehörenden
Klemmen R/S/T/N)
28
Anschluss der L1-Klemme
des Hilfsstroms
Eingangsende
(Anschluss der
Eingangsleistung)
