3.4 Rückwand
2
1
3
Nr. Komponente
1
POTENZIALFREIER
AUSGANGSKONTAKT

Funktion

Potenzialfreier
Ausgangs-
kontakt
Delta Infrasuite Energiemanagement
L1
L2
L3
L4
L5
L6
N1
N2
N3
INPU T CONTROL
N4
2 4 6 8 10 12 14 16 18
INPUT BREAKER
N5
OU TPUT DRY
STATUS
CONTAC T
DETECTION
N6
1 3 5 7 9 11 13 15 17
REP O
G1
G2
G3
G4
G5
G6
SMART SLOT

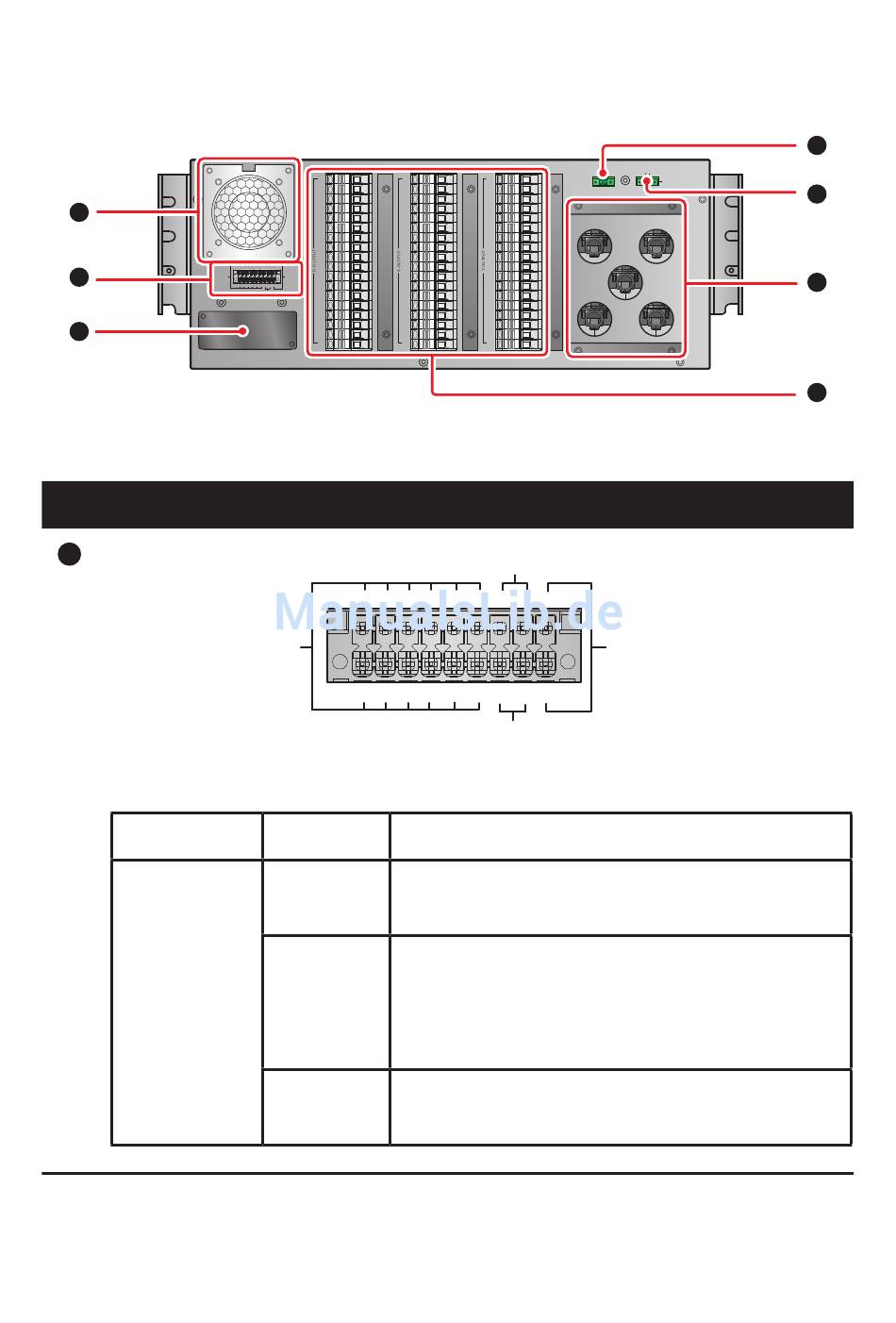

(Abbildung 3-4: Rückwand)
Funktion
2
1 3 5 7 9 11 13 15 17
Pol
Pol 1 & 2
Pol 3 & 4
Pol 5 & 6
L1 L1
L2 L2
L3 L3
L4 L4
L5 L5
L6
L6
N1 N1
N2 N2
N3 N3
N4 N4
N5 N5
N6 N6
G1 G1
G2 G2
G3 G3
G4 G4
G5 G5
G6 G6
EINGANGSSTEUERUNG
4 6 8 10 12 14 16 18
REPO
Ausgelöstes Ereignis
Der Stromeingangstrennschalter (optional)
ist AUS oder ausgelöst.
Der Trennschalter des hot-swap-fähigen
Trennschaltermoduls ist AUS. Sie können
maximal sechs hot-swap-fähige Trennschal-
termodule (optional) im RPDC installieren.
Am Stromeingangstrennschalter (optional)
liegt ein Überstromproblem an.
12
L1 L2 N1 N2
AUX POWER
INPUT 220/230/240Vac
50Hz/60Hz
S
R
T
N
AC INPUT
EINGANGSTRENNSCHALTER
STATUSERKENNUNG
4
5
6
7
