Eingangs (N, R, S & T) des Stromeingangstrennschalters (optional) mit dem
Stromeingang und für den Anschluss des Ausgangs (N, R, S & T) des Stromein-
gangstrennschalters (optional) an die Klemmen N, R, S & T des Stromverteilers.
(Anschluss der Eingangsleistung)

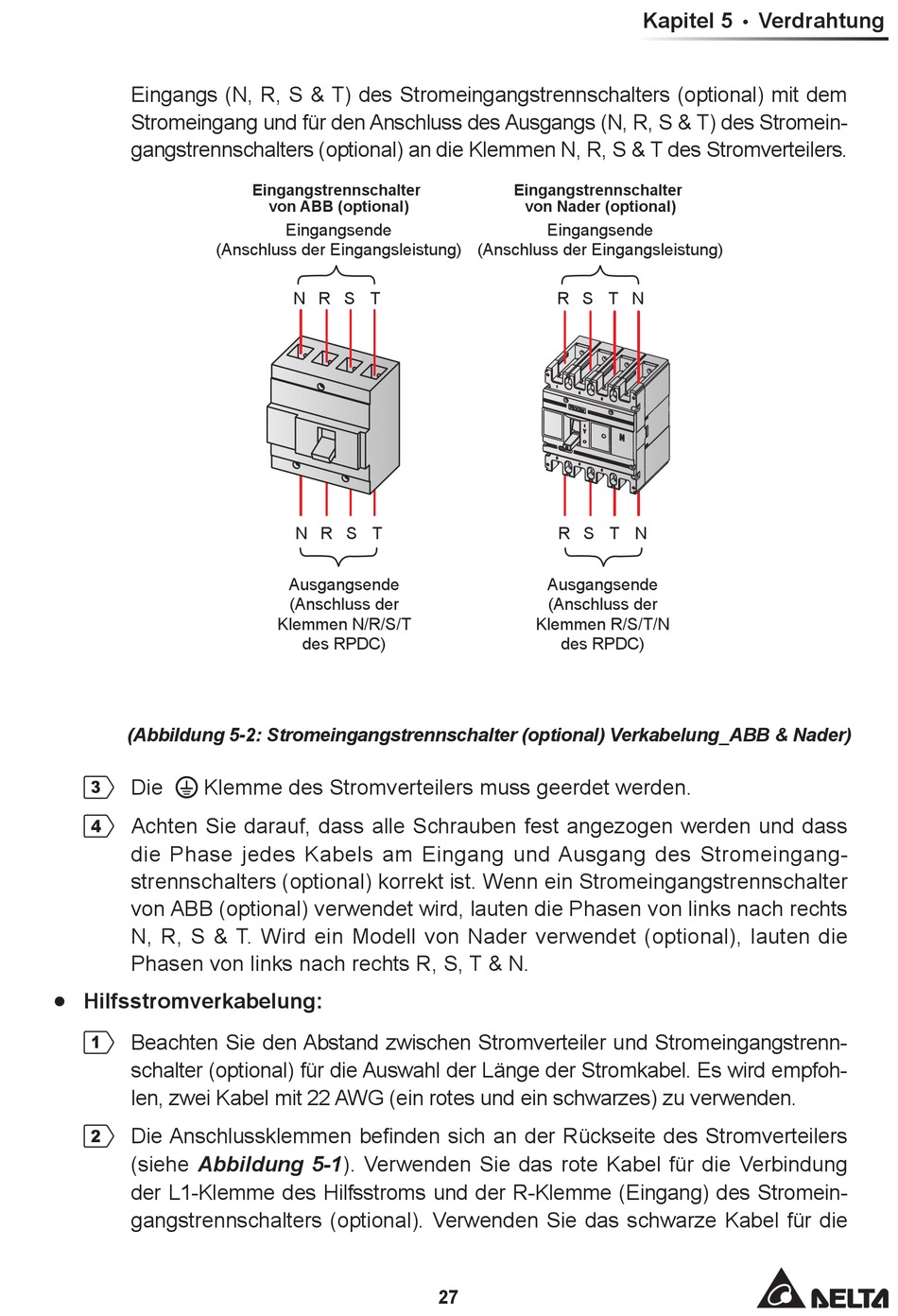

(Abbildung 5-2: Stromeingangstrennschalter (optional) Verkabelung_ABB & Nader)
Die Klemme des Stromverteilers muss geerdet werden.
3
Achten Sie darauf, dass alle Schrauben fest angezogen werden und dass
4
die Phase jedes Kabels am Eingang und Ausgang des Stromeingang-
strennschalters (optional) korrekt ist. Wenn ein Stromeingangstrennschalter
von ABB (optional) verwendet wird, lauten die Phasen von links nach rechts
N, R, S & T. Wird ein Modell von Nader verwendet (optional), lauten die
Phasen von links nach rechts R, S, T & N.
Hilfsstromverkabelung:
z
z
Beachten Sie den Abstand zwischen Stromverteiler und Stromeingangstrenn-
1
schalter (optional) für die Auswahl der Länge der Stromkabel. Es wird empfoh-
len, zwei Kabel mit 22 AWG (ein rotes und ein schwarzes) zu verwenden.
Die Anschlussklemmen befinden sich an der Rückseite des Stromverteilers
2
(siehe Abbildung 5-1). Verwenden Sie das rote Kabel für die Verbindung
der L1-Klemme des Hilfsstroms und der R-Klemme (Eingang) des Stromein-
gangstrennschalters (optional). Verwenden Sie das schwarze Kabel für die
Eingangstrennschalter
von ABB (optional)
Eingangsende
N R S T
N R S T
Ausgangsende
(Anschluss der
Klemmen N/R/S/T
des RPDC)
Eingangstrennschalter
von Nader (optional)
Eingangsende
(Anschluss der Eingangsleistung)
R S T N
R S
Ausgangsende
(Anschluss der
Klemmen R/S/T/N
des RPDC)
