Fehlerbehebung

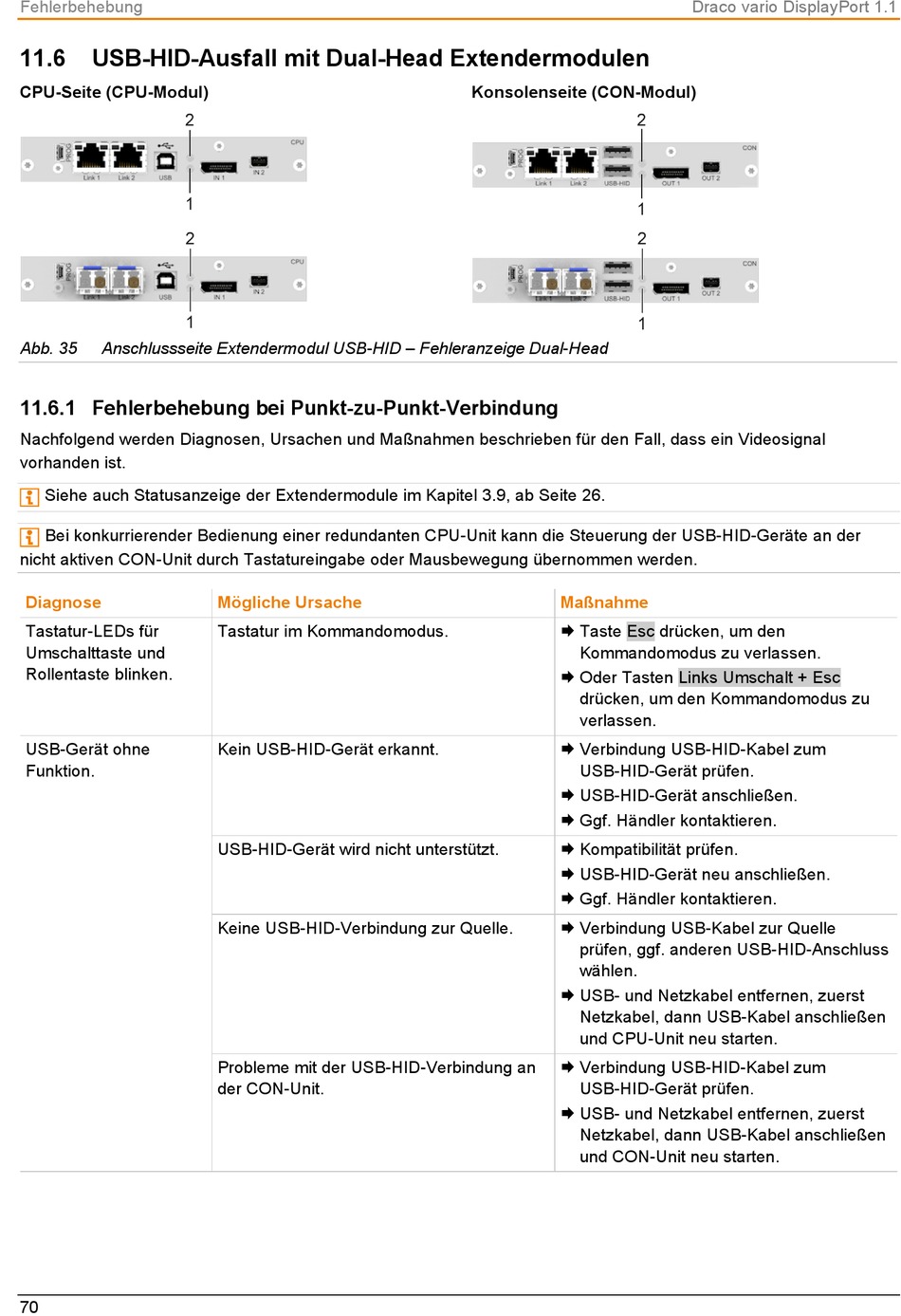

11.6 USB-HID-Ausfall mit Dual-Head Extendermodulen
CPU-Seite (CPU-Modul)
Abb. 35 Anschlussseite Extendermodul USB-HID – Fehleranzeige Dual-Head

11.6.1 Fehlerbehebung bei Punkt-zu-Punkt-Verbindung

Nachfolgend werden Diagnosen, Ursachen und Maßnahmen beschrieben für den Fall, dass ein Videosignal
vorhanden ist.
Siehe auch Statusanzeige der Extendermodule im Kapitel 3.9, ab Seite 26.
Bei konkurrierender Bedienung einer redundanten CPU-Unit kann die Steuerung der USB-HID-Geräte an der
nicht aktiven CON-Unit durch Tastatureingabe oder Mausbewegung übernommen werden.
Diagnose
Tastatur-LEDs für
Umschalttaste und
Rollentaste blinken.
USB-Gerät ohne
Funktion.
70
Mögliche Ursache
Tastatur im Kommandomodus.
Kein USB-HID-Gerät erkannt.
USB-HID-Gerät wird nicht unterstützt.
Keine USB-HID-Verbindung zur Quelle.
Probleme mit der USB-HID-Verbindung an
der CON-Unit.
Konsolenseite (CON-Modul)
Maßnahme
 Taste Esc drücken, um den
Kommandomodus zu verlassen.
 Oder Tasten Links Umschalt + Esc
drücken, um den Kommandomodus zu
verlassen.
 Verbindung USB-HID-Kabel zum
USB-HID-Gerät prüfen.
 USB-HID-Gerät anschließen.
 Ggf. Händler kontaktieren.
 Kompatibilität prüfen.
 USB-HID-Gerät neu anschließen.
 Ggf. Händler kontaktieren.
 Verbindung USB-Kabel zur Quelle
prüfen, ggf. anderen USB-HID-Anschluss
wählen.
 USB- und Netzkabel entfernen, zuerst
Netzkabel, dann USB-Kabel anschließen
und CPU-Unit neu starten.
 Verbindung USB-HID-Kabel zum
USB-HID-Gerät prüfen.
 USB- und Netzkabel entfernen, zuerst
Netzkabel, dann USB-Kabel anschließen
und CON-Unit neu starten.
Draco vario DisplayPort 1.1
