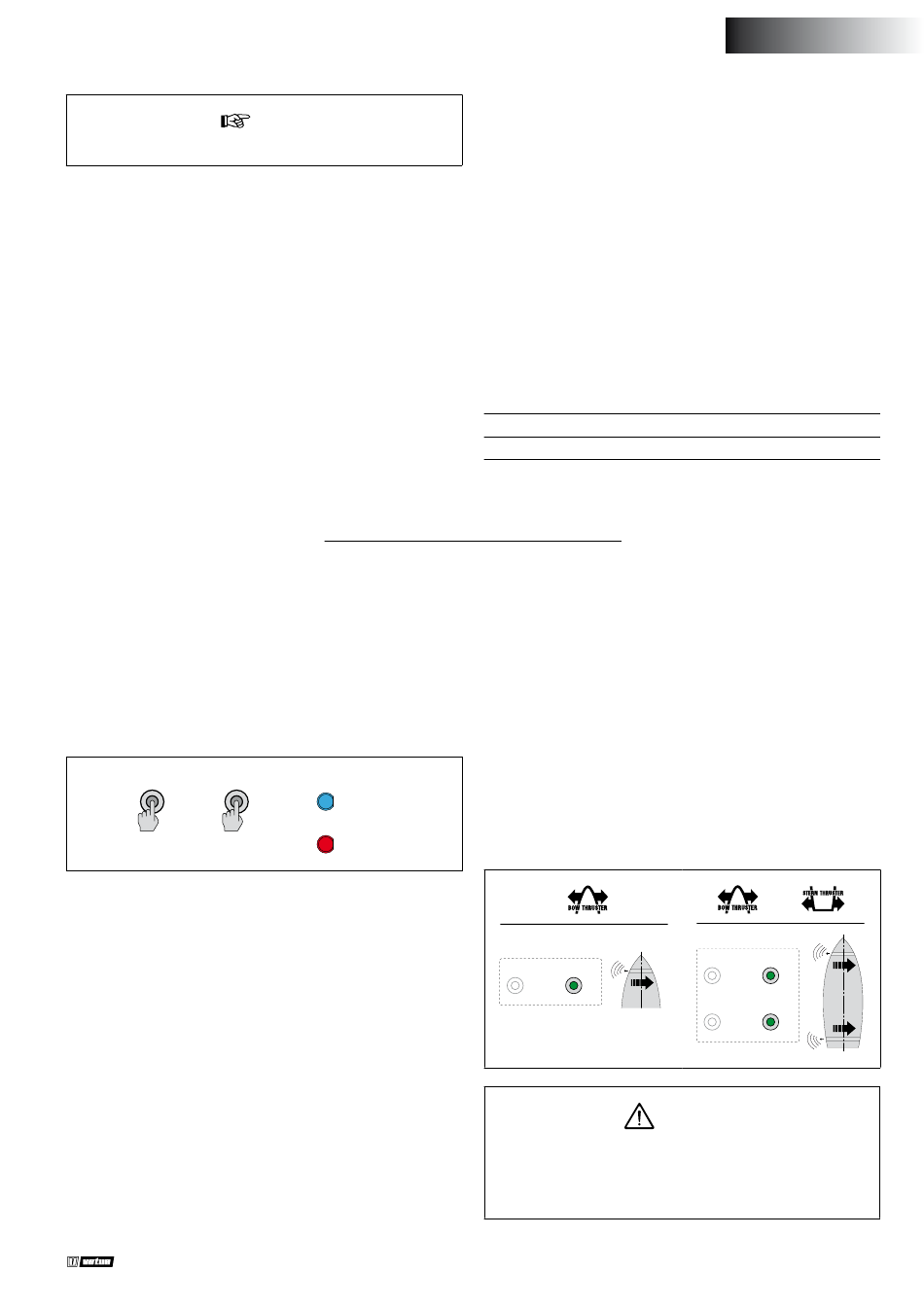

3 .2 Podłączanie przycisków i diod LED
Patrz schematy instalacyjne na stronie 49 i 50
Dostarczona wiązka przewodów jest odpowiednia do sterowania
dziobowym sterem strumieniowym. W przypadku instalacji steru
strumieniowego na rufie należy przedłużyć wiązkę przewodów.
Podłączanie dziobowego steru strumieniowego
Wiązka przewodów ma 8 przewodów, które podłącza się do pinów
złącza 1, 2, 3, 10, 11, 12, 13 i 14.
- Użyj przewodu z oznaczeniem "BOW PB-1", 2-przewodowego: pin
2 (brązowy) i 10 (biały) do podłączenia przycisku 1.
- Użyj kabla "BOW PB-2", dwużyłowego: pin 3 (żółty) i 11 (zielony)
do podłączenia przycisku 2.
- Użyć kabla "BLUE LED", dwużyłowego: styk 1(-)/(szary) i 13(+)/(ró-
żowy) do podłączenia niebieskiej diody LED.
- Użyj kabla oznaczonego "RED LED", 2-przewodowego: styk 12(-
)/(czerwony) i 14(+)/(niebieski) do podłączenia czerwonej diody
LED błędu/ostrzeżenia
4 Kontrola/rozruch próbny i konfiguracja pulpitów operatora
4 .1 Informacje ogólne
Sprawdź, czy system jest prawidłowo podłączony. Następnie włącz
napięcie zasilania magistrali CAN oraz napięcie zasilania steru stru-
mieniowego dziobowego i/lub rufowego.
4 .2 Włącz panel
BOW PB-1 BOW PB-2
ON/OFF
• Naciśnij jednocześnie oba przyciski BOW PB-1 i BOW PB-2.
Niebieska dioda LED zacznie migać i usłyszysz powtarzający się
sygnał, di-di-di ( . . . ).
• W ciągu 6 sekund należy ponownie nacisnąć przyciski. Niebieska
dioda pozostanie teraz zapalona; brzęczyk potwierdza sygnałem,
dahdidah (- ...), że panel jest gotowy do użycia.
Jeśli podłączony jest drugi panel, dioda LED na nieaktywnym pa-
nelu będzie migać (dwa krótkie niebieskie błyski co sekundę, bicie
serca).
4 .3 Przejęcie kontroli nad centralą
Aby przekazać sterowanie z aktywnej centrali do nieaktywnej, należy
postępować zgodnie z instrukcjami zawartymi w punkcie 4.1.
Installation manual Bowpro push-button control interface CANVXCSP
u
WaGa
(1) NIEBIESKI
(2) CZERWONY
Podłączanie dziobowego steru strumieniowego
Aby podłączyć przyciski do sterowania sterem strumienia rufowego,
należy użyć następujących elementów:
- 1 x kabel 4-żyłowy.
- 4 x kołki łączące AT62-201-16141-22.
Przymocuj kołki łączące do jednej strony kabla 4-żyłowego. W tym
celu należy użyć odpowiednich narzędzi.
Wyjmij ze złącza białe styki przyłączeniowe 6, 7, 8 i 9. Włóż przewody
wiązki kabli gwiaździstych do wolnego teraz styku.
• Użyj styków 6 i 8 do podłączenia "STERN PB-1", przycisk 1.
• Użyj styków 7 i 9 do podłączenia "STERN PB-2", przycisk 2.
3 .3 Dane techniczne
Diody LED 5 V, 40 mA (maks.)
Typ przycisku Normalnie otwarty (NO)
4 .4 Wyłącz panel
• Przytrzymaj oba przyciski, BOW PB-1 i BOW PB-2, aż wszystkie
diody LED zgasną i usłyszysz sygnał, di-di-di-dah-dah ( . .. - - ).
Centrala jest wyłączona.
• Przy wysiadaniu należy wyłączyć wyłącznik główny akumulatora.
4 .5 Sprawdzenie kierunku ciągu
Kierunek ruchu łodzi musi odpowiadać kierunkowi ruchu odpowied-
niego przycisku. Należy to sprawdzić dla KAŻDEGO panelu! Należy to
zrobić ostrożnie i w bezpiecznym miejscu.
BOW PB-2
Jeśli ruch łodzi jest przeciwny do kierunku ruchu
odpowiadającego danemu przyciskowi, należy to skorygować
poprzez zmianę okablowania BOW PB-1 i BOW PB-2 (STERN
PB-1 i STERN PB-2) .
POLSKI
+
BOW PB-2
STERN PB-2
o
strzeżenie
021003.11
