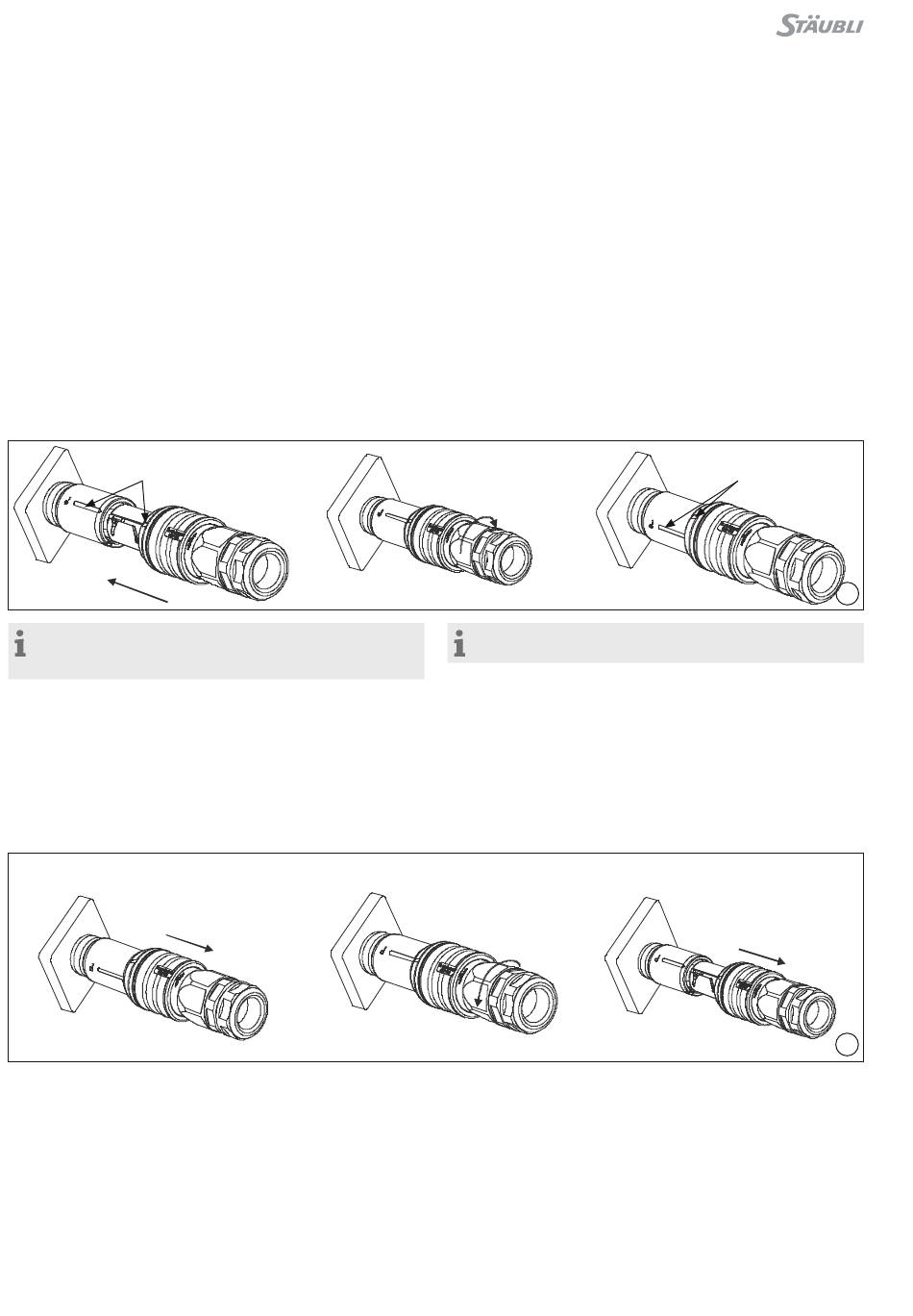

Steckvorgang
(ill. 9)
Der Verriegelungsstift auf der Buchsenseite muss auf Position
"offen" stehen (ill� 7, Seite 5)�
Die Steckverbindung ist mit einer Bajonettverriegelung ausgerüs-
tet� Zum Stecken müssen sich die Markierungen von Stecker und
Buchse gegenüberstehen� Steckverbindung bis zum Anschlag
zusammenstecken, dann die Buchse um 45° nach rechts dre-
hen, bis die Verriegelung einrastet�
Wenn gewünscht, Verriegelungsstift auf "geschlossen" drehen
(ill� 8, Seite 5)�
Prüfvorgang
Durch Drehbewegung prüfen ob die Verriegelung im Eingriff ist�
Durch Zug prüfen, ob die Verbindung in dieser Position mecha-
nisch nicht mehr getrennt werden kann�
Markierung / Marking
Hinweis:
Die korrekte Verriegelung ist erst nach dem Einrasten sicher-
gestellt�
Trennvorgang
(ill. 10)
Der Verriegelungsstift auf der Buchsenseite muss auf Position
"offen" stehen (siehe ill� 7, Seite 5)�
Zum Lösen, die Schiebehülse der Buchsenseite zurückziehen
und den Stecker um 45° nach links drehen, bis sich die Markie-
rungen gegenüberstehen� Stecker und Buchse trennen�
Hülse zurückziehen (ca. 4 mm)
Retract sleeve (approx. 4 mm)
6 / 8
Plugging procedure
(ill. 9)
The locking pin on the female connector must be in "open"
position (ill� 7, page 5)�
This plug connector is equipped with a bayonet locking system�
The markings on the plug and socket have to be lined up� Mate
plug with socket to the stop and turn the socket through 45° to
the right until the bayonet lock engages�
If desired, turn the locking pin to "closed" position (ill� 8, page 5)�
Test procedure
By twisting the connectors test that the locking mechanism is
engaged�
By attempting to simply pull the connectors apart, test that
the connection in this position can no longer be mechanically
separated�
45°
Note:
Correct interlocking is achieved only after engagement�
Unplugging procedure
(ill. 10)
The locking pin on the female connector must be in "open"
position (see ill� 7, page 5)�
To release, pull back the sleeve of the female connector and
turn the plug 45° to the left until the markings coincide�
Separate male and female connectors�
Steckverbindung trennen
Unplug connector
45°
Markierung / Marking
9
10
