3
4 / 8

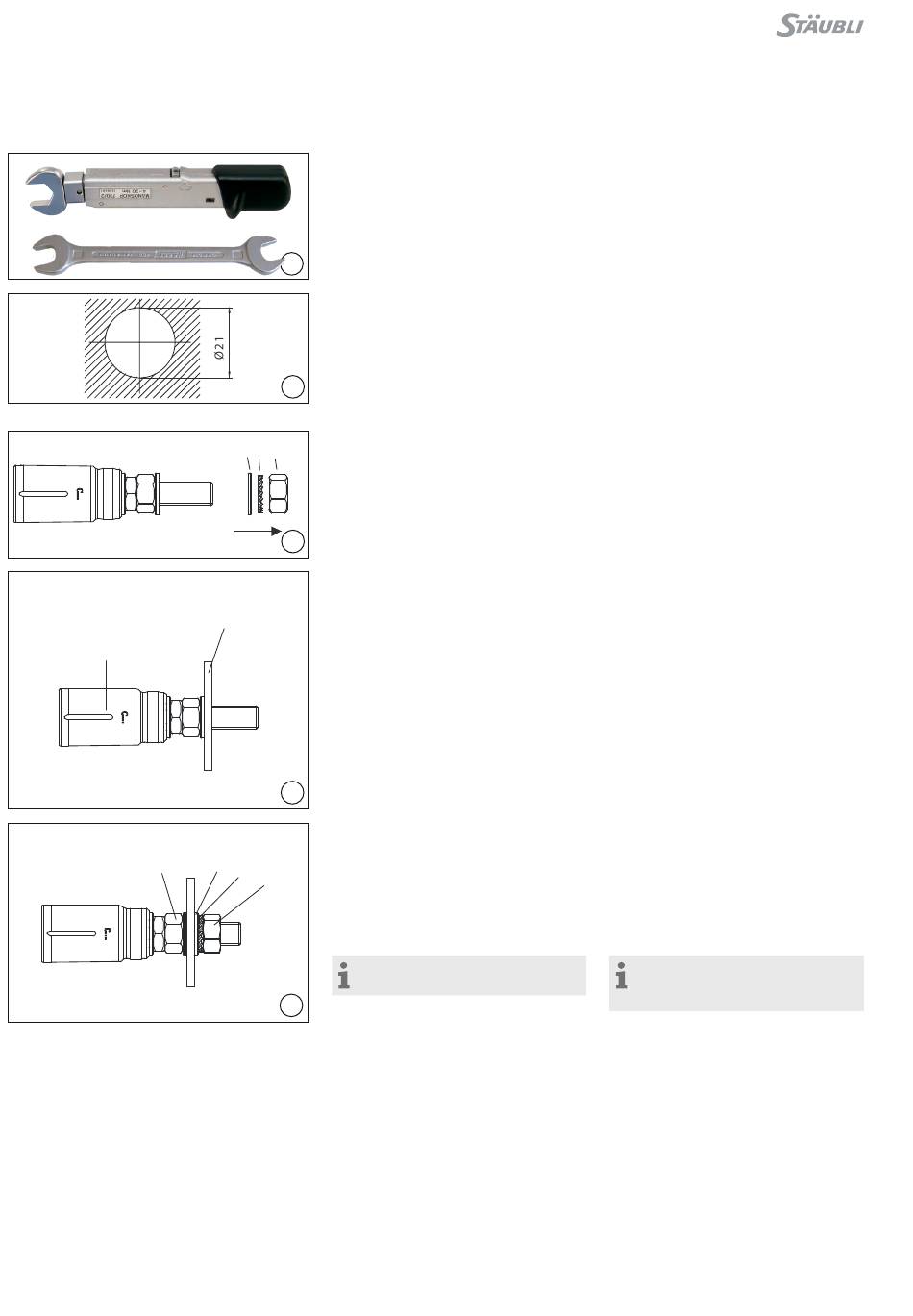

Erforderliches Werkzeug
(ill. 1)
1 Drehmomentschlüssel SW30 für
52 Nm und ein Gabelschlüssel SW30�
1
Montage in Stromschiene
(ill. 2)
Stromschiene gemäß Bohrplan bohren�
2
Anschluss
(ill. 3)
4 5 6
Mutter 6, Federscheibe 5 und Unterlag-
scheibe 4 vom Gewinde lösen�
3
(ill. 4)
Stecker in Stromschiene A einführen�
Stecker so ausrichten, dass die Markie-
A
rung beim Steckvorgang gut sichtbar
ist�
4
(ill. 5)
Unterlagscheibe 4, Federscheibe 5 und
Mutter 6 montieren und mit Drehmo-
4 5
mentschlüssel SW30 anziehen, dabei
6
mit Gabelschlüssel SW30 Mutter 3
kontern�
Anzugsdrehmoment: 52 Nm�
Hinweis:
Nicht an der Isolation kontern!
5
Tools required
(ill. 1)
1 torque wrench 30 mm A/F for 52 Nm
and 1 open-end spanner
30 mm A/F�
Assembly into busbar
(ill. 2)
Drill busbar according to drilling plan�
Connection
(ill. 3)
Remove nut 6, lock washer 5 and
washer 4 from screw thread�
(ill. 4)
Insert plug into busbar A�
Align plug so that the marking is vi-sible
during plugging�
(ill. 5)
Reassemble washer 4, lock washer 5
and nut 6� Tighten nut 6 with the torque
spanner 30 mm A/F and secure nut
3 with open-end spanner 30 mm A/F�
Tightening torque 52 Nm�
Note:
Do not lock-tighten on the insula-
tion!
