MA076 (de_en)

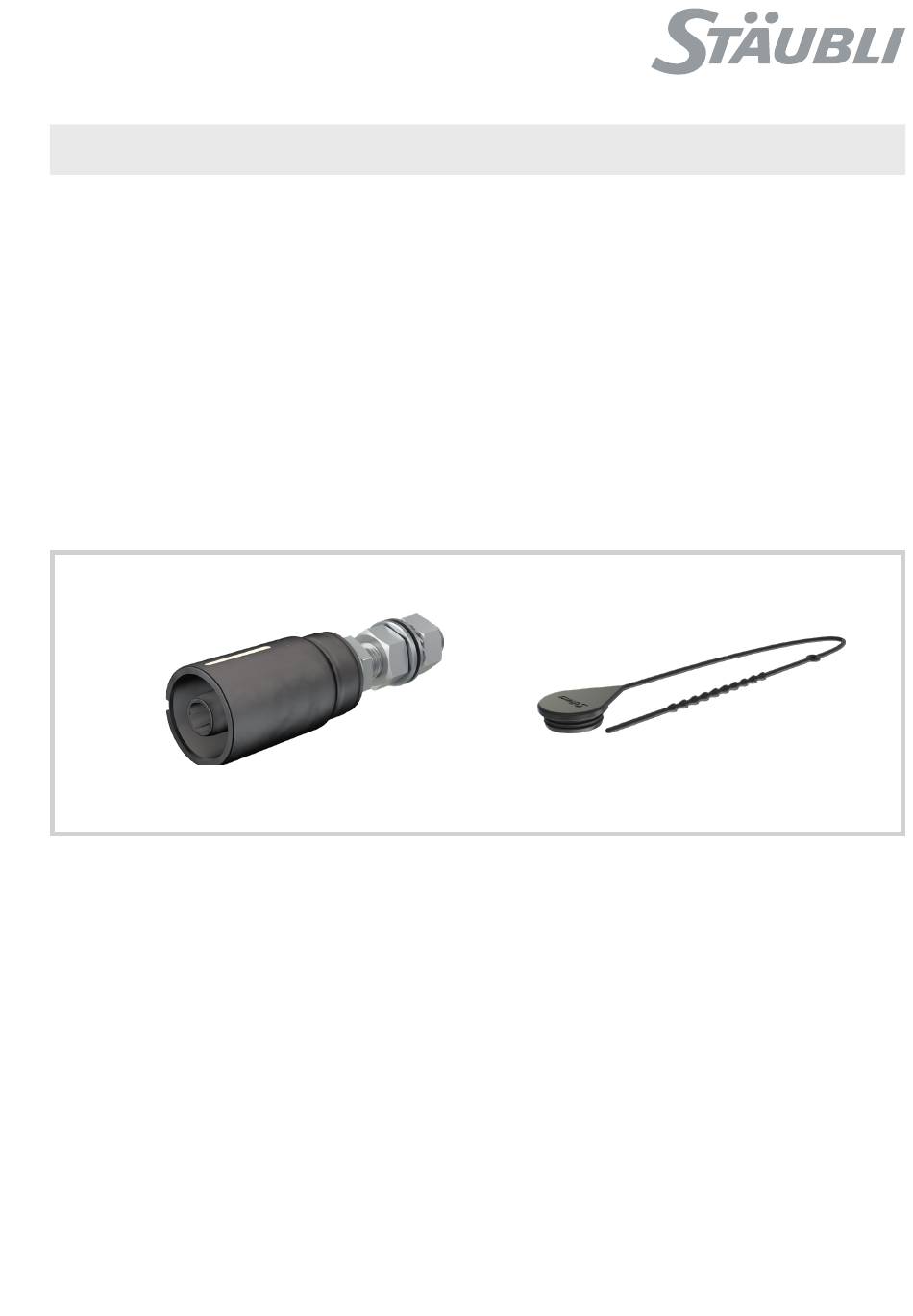

Montageanleitung
Stecker IS21-C... mit Bajonnetverriegelung und
Gewindeanschluss M20
Inhalt
Sicherheitshinweise ����������������������������������������������������������������� 2-3
Erforderliches Werkzeug ��������������������������������������������������������������4
Montage in Stromschiene ������������������������������������������������������������4
Anschluss ������������������������������������������������������������������������������������4
Montage des Schutzdeckels ��������������������������������������������������������5
Kodierung ������������������������������������������������������������������������������������5
Verriegelungsstift �������������������������������������������������������������������������5
Steckvorgang / Prüfvorgang / Trennvorgang ��������������������������������6
Dichtung an KBT21 prüfen ����������������������������������������������������������7
Notizen ����������������������������������������������������������������������������������������8
IS21-C...
14.2019C...-*
MA076 (de_en)
Assembly instructions
Plug IS21-C... with bayonet locking and
threaded stud M20
Content
Safety Instructions ������������������������������������������������������������������� 2-3
Tools required ������������������������������������������������������������������������������4
Assembly into busbar ������������������������������������������������������������������4
Connection ����������������������������������������������������������������������������������4
Fitting the protective cover �����������������������������������������������������������5
Coding ����������������������������������������������������������������������������������������5
Locking pin ����������������������������������������������������������������������������������5
Plugging, test and unplugging procedures �����������������������������������6
Check KBT21 seal �����������������������������������������������������������������������7
VK-S21
15.5860
1 / 8
