KVM tec First Aid Masterflex Schnelle Installation Seite 2

Lieferumfang Lieferumfang
LOCAL/CPU Unit LOCAL/CPU Unit
1 x MV1 local (CPU) 1 x MV1 local (CPU)
1 x Steckernetzteil 12V 1A (EU-plug) 1 x Steckernetzteil 12V 1A (EU-plug)
1 x DVI - DVI Kabel 1,8m 1 x DVI - DVI Kabel 1,8m
1 x USB Kabel 1,8m 1 x USB Kabel 1,8m
1 x VGA - DVI Kabel (opt) 1 x VGA - DVI Kabel (opt)
2 x Audio Kabel (opt) 2 x Audio Kabel (opt)
4 x Gerätefüße 4 x Gerätefüße
REMOTE/CON Unit REMOTE/CON Unit
1 x MV1 remote (CON) 1 x MV1 remote (CON)
1 x Steckernetzteil 12V 1A (EU-plug) 1 x Steckernetzteil 12V 1A (EU-plug)
4 x Gerätefüße 4 x Gerätefüße
Netzteil
12V 1A
Netzteil
12V 1A
Netzwerkkabel CAT5e/6/7/ bis zu 150m main link
Netzwerkkabel CAT5e/6/7/ bis zu 150m
Druckfehler, Irrtümer und technische Änderungen vorbehalten
Öffnen OSD Hauptmenü Öffnen OSD Hauptmenü
Das Das OSD Hauptmenü wird mit dem Standard Shortcut OSD Hauptmenü wird mit dem Standard Shortcut
geöffnet: 5 x ALT Gr geöffnet: 5 x ALT Gr
(Attention: die ersten 20 Sekunden funktioniert 5 x Scroll (Attention: die ersten 20 Sekunden funktioniert 5 x Scroll
immer, falls der Shortcut vergessen wurde. immer, falls der Shortcut vergessen wurde.
Switching Liste : CTRL+ALT+PRINT Switching Liste : CTRL+ALT+PRINT
Änderung der Shortcuts Änderung der Shortcuts im OSD Menü im OSD Menü
Aufrufen der Remote Settungs und dann zu Keyboard Aufrufen der Remote Settungs und dann zu Keyboard
Shortcut navigieren. Shortcut navigieren.

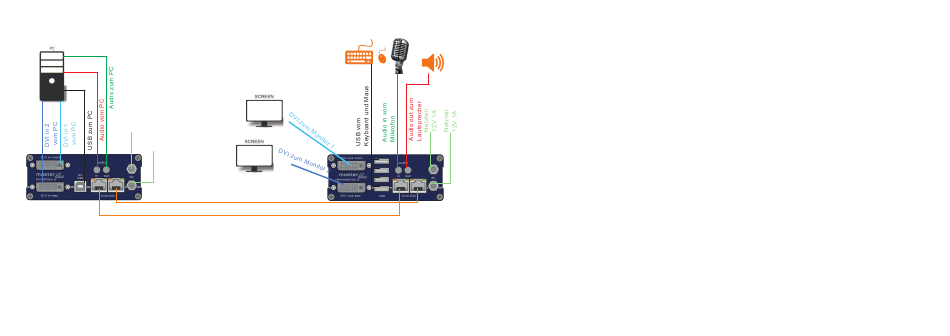

Quick Installation Masterfl ex Dual
local / CPU – remote / CON
1. Verbinden Sie die CON / Remote und die CPU / Local Unit jeweils mit dem mitgelieferten 12V 2A Netzteil.
2. Nun schließen Sie das USB Kabel an eine USB-Buchse Ihres PCs an und verbinden das andere Ende des USB Kabels mit der
CPU / Local Unit. Schließen Sie Keyboard und Maus an der CON / Remote Unit an.
3. Verbinden Sie die CPU / Local und die CON / Remote Unit mit dem Netzwerkkabel.
4. Schließen Sie nun das DVI Kabel in die DVI Buchse des PCs und das andere Ende an die DVI Buchse der CPU / Local Unit
(PC-in 1).
5. Schließen Sie das DVI Kabel in die DVI Buchse des PCs und das andere Ende an der DVI Buchse der CPU / Local Unit (PC-in
2). Verbinden Sie anschließend den Monitor mit dem DVI Kabel mit der CON / Remote Unit.
6. OPT: Dann verbinden Sie PC Audio/out mit dem Audio-Kabel zu Local Audio/in. Dann verbinden Sie über das Audio-Kabel
das Remote Audio/out
7. Fast geschafft! OPT: Verbinden Sie nun mit dem Audio-Kabel Local Audio/out zum PC Audio/in und Remote Audio/out mit
dem Audio-Kabel zum Mikrofon
8. Verwenden Sie einen Switch: Verbinden Sie alle Endpunkte mit dem Switch. Stellen Sie sicher, dass alle Verbindungen eine
Bandbreite von 1Gbit/sec haben. Für video sharing benötigen Sie einen Switch der IGMP snooping unterstützt.
VIEL SPASS - Ihr kvm-tec Extender ist nun für viele Jahre (MTBF ca.10 Jahre) für Sie im Einsatz
Druckfehler, Irrtümer und technische Änderungen vorbehalten
