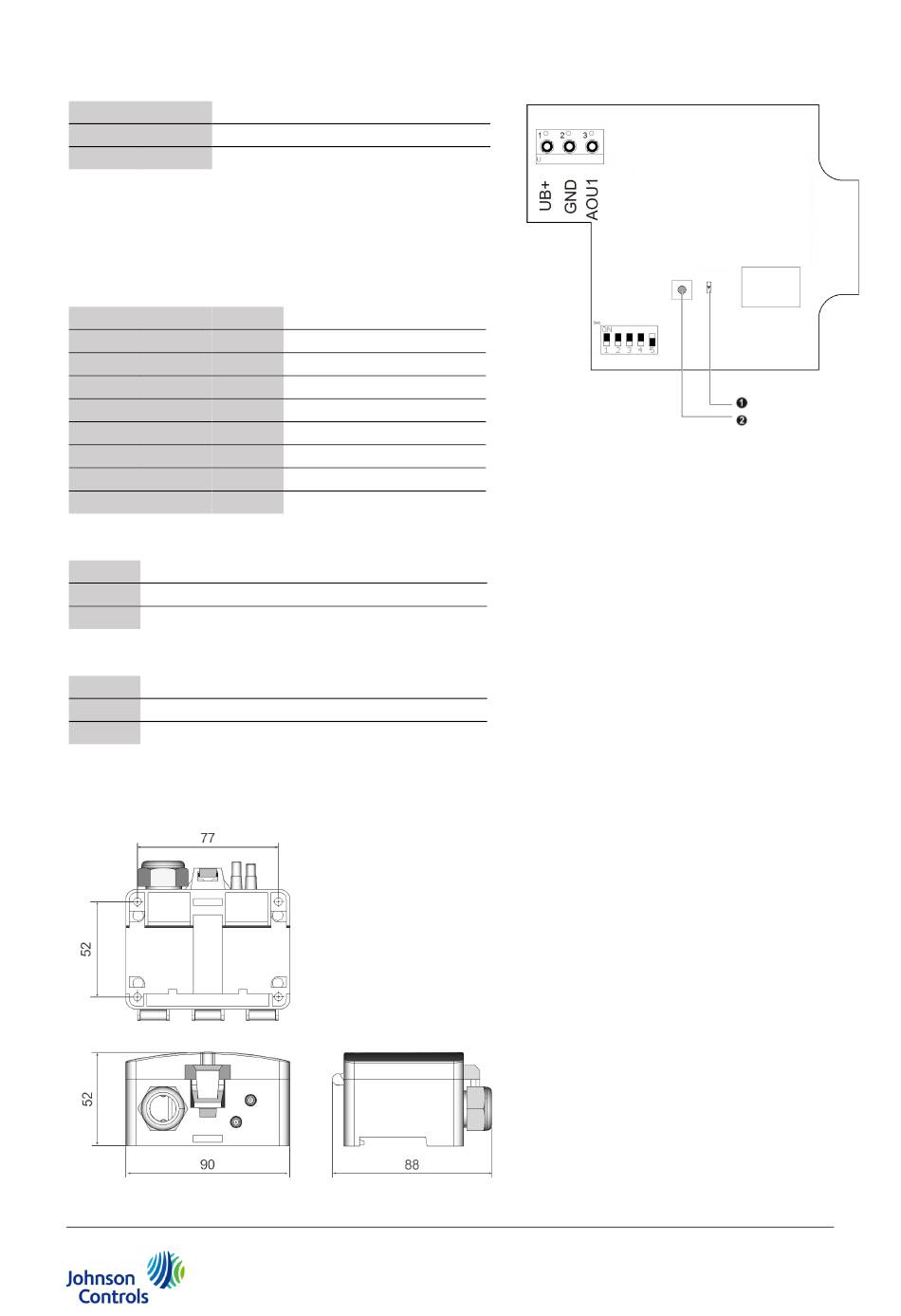

Anschluss
1
UB+
2
GND
3
AOU1
________________________________
UB+
→ Spannungsversorgung 24V
GND
→ Ground
AOUx
→ Analoger Ausgang 0..10 V
DIP 1..DIP 3 Messbereiche
DIP 1
DIP 2
DIP 3
OFF
OFF
OFF
ON
OFF
OFF
OFF
ON
OFF
ON
ON
OFF
OFF
OFF
ON
ON
OFF
ON
OFF
ON
ON
ON
ON
ON
DIP 4 Ansprechzeit
DIP 4
OFF
ON
DIP 5 Display Einstellung
DIP 5
LCD Hintergrundbeleuchtung
OFF
Hintergrundbeleuchtung AUS
ON
Hintergrundbeleuchtung EIN (Werkseinstellung)
Abmessungen (mm)
15..24 V = (±10%) oder 24 V ~ (±10%)
GND
0..10 V | Differenzdruck
Bereich
0..+2500 Pa (Werkseinstellung)
0..+2000 Pa
0..+1500 Pa
0..+1000 Pa
0..+500 Pa
0..+250 Pa
0..+100 Pa
-100..+100 Pa
Ansprechzeit
4 s (Werkseinstellung)
10 s
Zur Erreichung der Schutzart IP 65 gemäß DIN EN 60529 ist der Deckel an der
vorgesehenen Stelle zu verschrauben, zum Beispiel mit einer Schraube 3,5x10
mm gemäß DIN EN 7981.
SDP2500 Differenzdruck-Messumformer
1 – Status (Power LED)
2 – Taster für manuelle Nullpunktkorrektur
Bei normalem Betrieb ist es empfehlenswert, die
Nullpunktkorrektur alle 12 Monate vorzunehmen.
Achtung! Die Spannungsversorgung muss mind.
eine Stunde vor der Nullpunktkorrektur
angeschlossen werden.
• Entfernen Sie beide Verbindungsschläuche von den
Druckanschlüssen + und -
• Drücken Sie die Taste, bis die LED dauerhaft leuchtet.
• Warten Sie, bis die LED wieder blinkt und installieren
Sie die Verbindungsschläuche zu den
Druckanschlüssen neu (achten Sie auf + und -)
6
