Installationsanleitung

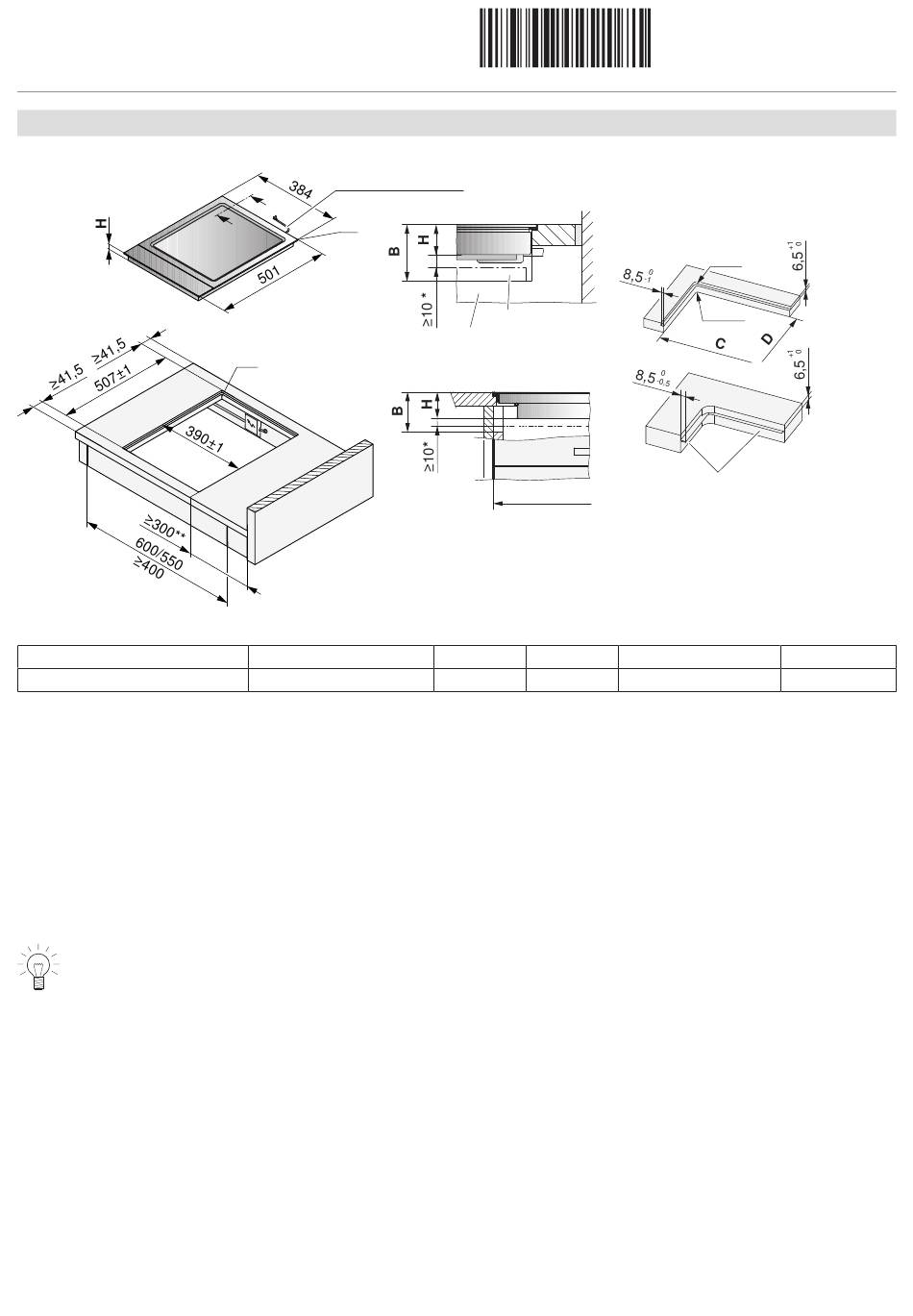

Einbauvarianten
CookTop Teppan Yaki I40
Flächenbündiger Einbau mit DualDesign
Das Plattenbild des einzubauenden Kochfeldes kann vom abgebildeten Kochfeld abweichen!
* Der Freiraum ist zwingend einzuhalten!
Typ
CookTop Teppan Yaki
A Arbeitsplattendicke
B Erforderlicher Freiraum für die Belüftung und Service-Austausch über die gesamte Ausschnittfläche
H Mass von der Oberseite der Arbeitsplatte bis zur Unterseite des Kochfeldes (Ventilationsöffnung)
Ra Ausschnitt-Eckradien aussen
Ri Geräte-Eckradien
S Schublade/Möbel
Installation
▸
Einbauausschnitt präzis erstellen.
– Die Auflagefläche kann ausgefräst, durch den Einbau von Holz-/Steinleisten oder mit dem Stahlwinkelset (siehe Zubehör) er-
zeugt werden.
Der Zugang von unten zum Gerät muss über die ganze Ausschnittfläche gewährleistet sein. Im Servicefall kann der Geräteun-
terbau nach unten ausgebaut werden.
▸
Ausschnitt und Gerät – gemäss Angaben in beigepackter Einkittanleitung – vorbereiten und Gerät im Ausschnitt ausrichten.
▸
Gerät sorgfältig einkitten und Silikonkittfugen min. 24 Stunden trocknen lassen.
▸
Elektrischen Netzanschluss evtl. vor Einsetzen des Geräts erstellen.
Kombinationseinbau
Der flächenbündige Kombinationseinbau ist im Dokument 1014378 beschrieben. Dazu wird das Zwischenstegset H63789 benötigt.
Kabellänge 1,7 m
Y
Ri
Y
Z
A frei nach Hersteller
≥30 mm
1097803-02
Y – Y
Schublade/Möbel
Seitenwand
X – X
600/550/275
B H
≥73,6 mm 64 mm
4
1097803-02
25.11.2022
Detail Z
Ra
R0–5
Stahlwinkel geklebt
oder geschraubt
Eckradius Ra/Ri
5/1,5 mm 373/490 mm
C/D
