Sae; Abb. 22 Beispiel: Analogausgangsignal Sae Klassen A/B/C/D Zeitcodiert - HYDAC International ContaminationSensor CS1000 Serie Betriebsanleitung

7. BETRIEB

7.9.1.1 SAE

1465073291
Das Analogsignal SAE besteht aus den vier Messwerten der SAE Klassen A/B/C/D, die
zeitcodiert, wie in der Abbildung, übertragen werden.
I [mA]
DE
20,0
19,8
19,7
19,5
19,2
4,8
4,5
4,3
4,1
4,0
0,0

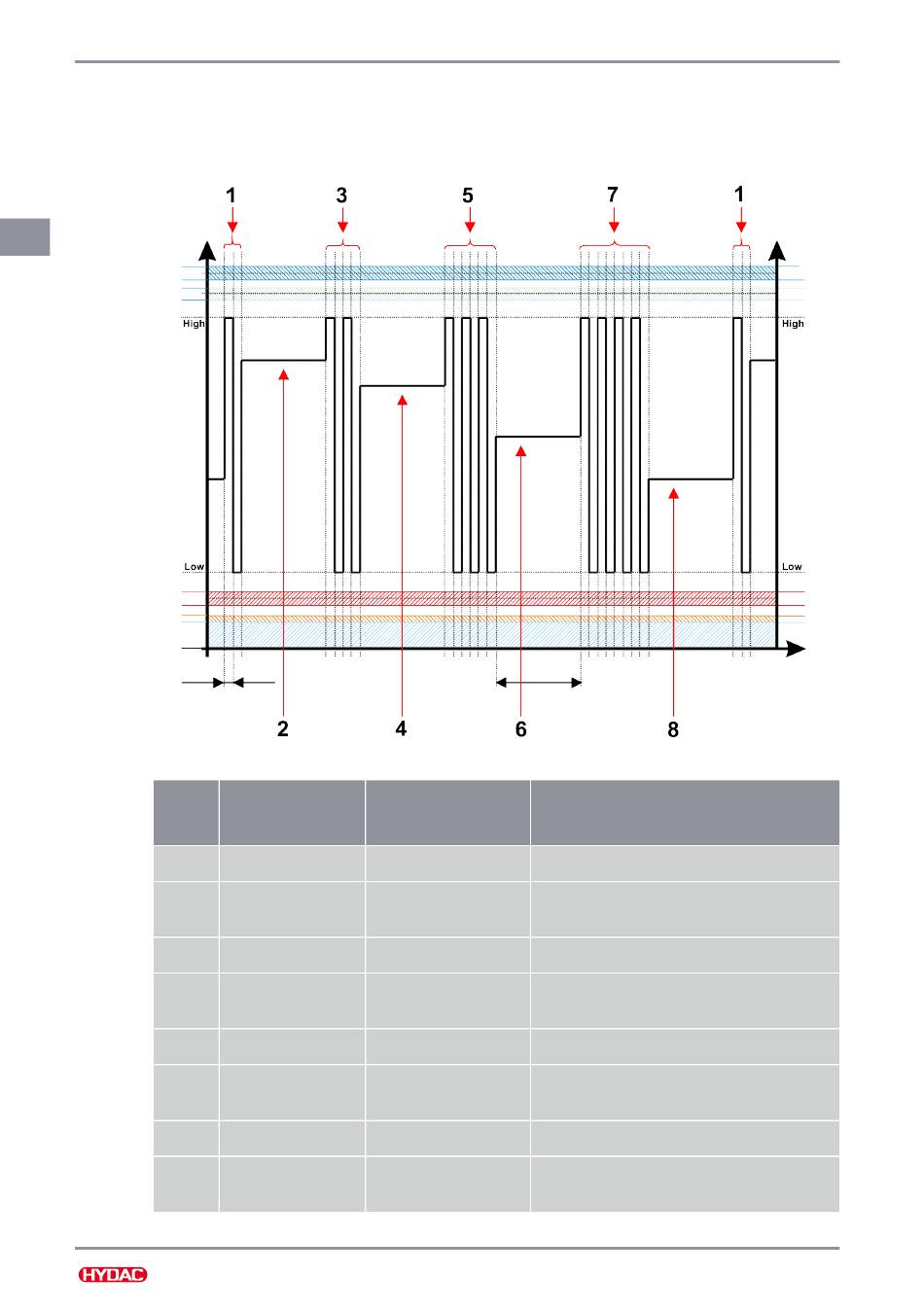

Abb. 22: Beispiel: Analogausgangsignal SAE Klassen A/B/C/D zeitcodiert
Pos.
1
2
3
4
5
6
7
8
300 ms
Signal
Kennung
Messwert
Kennung
Messwert
Kennung
Messwert
Kennung
Messwert
3000 ms
Beschreibung
Messwert 1
SAE A mA oder V für den entsprechenden
Messwert 2
SAE B mA oder V für den entsprechenden
Messwert 3
SAE C mA oder V für den entsprechenden
Messwert 4
SAE D mA oder V für den entsprechenden
82 / 156
U [V]
t [ms]
Strom (I) /
Spannung (U)
1x (High / Low)
Messwert
2x (High / Low)
Messwert
3x (High / Low)
Messwert
4x (High / Low)
Messwert
10,00
9,90
9,85
9,75
9,60
2,40
2,25
2,15
2,05
2,00
