Konig & Meyer 21420 Anleitung

21420 Boxen- und Monitorstativ
- für Lautsprecher und Monitore bis 12 kg
- Gleichermaßen geeignet für: Heim-, Objekt-, Öffentlicher Bereich
- Leichtes, zusammenlegbares Alu-Stativ, insbesondere für den mobilen Einsatz
- Höhe: 1290 bis 2130 mm, Fußkreis ø 1280 mm, Rohr-ø 25mm, Gewicht: 1,4 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie
über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den
späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Max. zentrische Last: 12 kg
- Vor- und nach Benutzung Stativ auf Schäden überprüfen,
- Beschädigte Stative dürfen nicht weiter eingesetzt werden
- Stativ darf nicht einseitig belastet werden
- Der Untergrund muß tragfähig und eben sein
- Unbefugte vom belasteten Stativ fernhalten:
- Schutz vor Stolperfallen, Kippgefahren
- Sicherheit der Installation überwachen:
- Verschraubungen sind fest aber nicht überfest anzuziehen
- Die maximale Standfestigkeit erreicht das Stativ bei
- waagerecht eingestellten Fußstreben
- Beim Einfahren des Auszugrohres ist die Klemmschraube
- der Spannsschelle stets vorsichtig zu lösen, damit das
- Rohr nicht schlagartig, sondern langsam nach unten gleitet
- Aufmerksame Handhabung erforderlich, da die
- Verstellmöglichkeiten Einklemmgefahren bergen

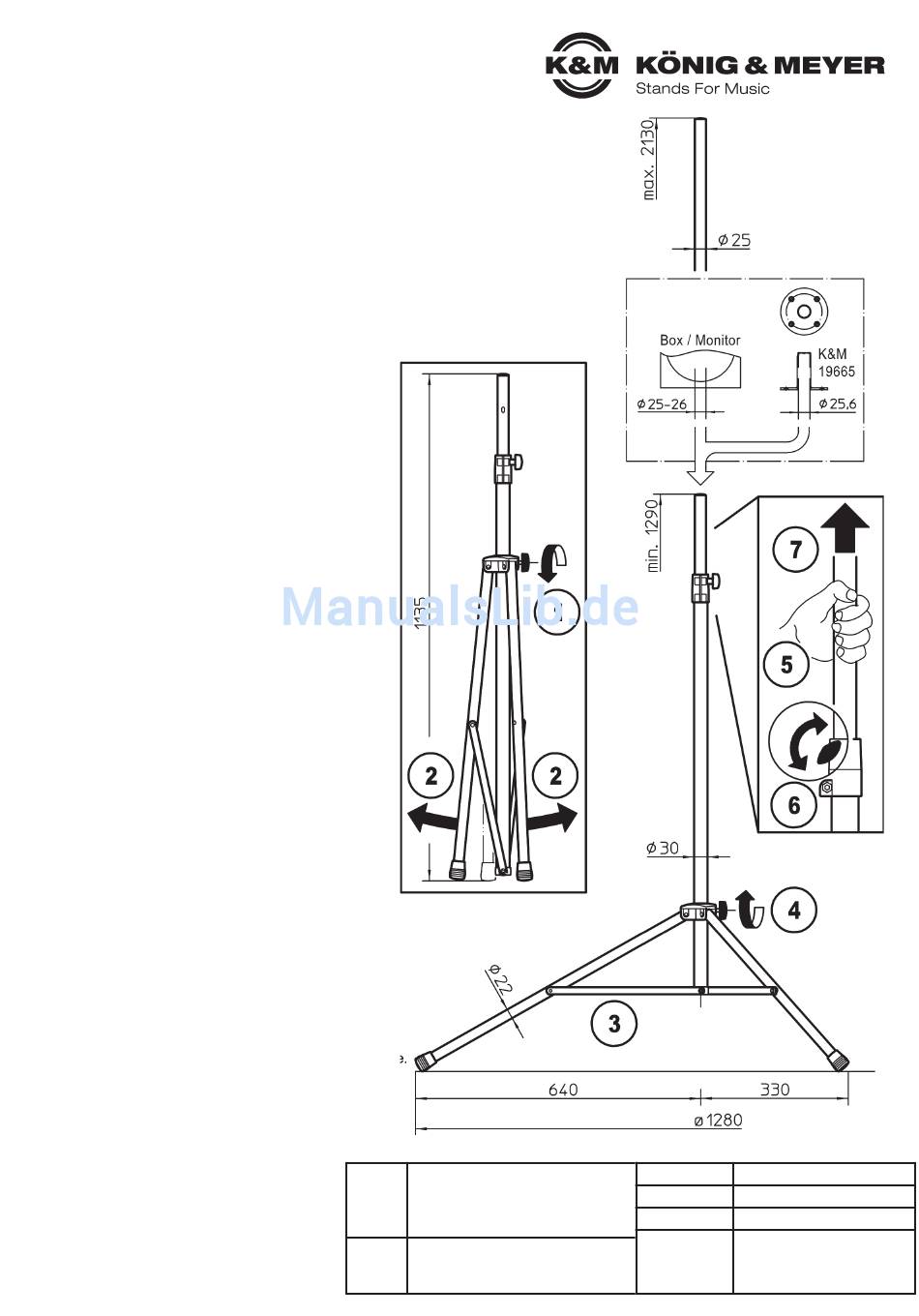

AUFBAUANLEITUNG
Der Aufbau des 21420 Boxen- und Monitorstativ ist sehr
einfach. Es ist schon vormontiert und muss lediglich
aufgestellt werden.
1 Klemmschraube der Dreieckschelle etwas lösen.
2 Beine auseinanderziehen bis . . .
3 . . . Verbindungsstreben waagerecht stehen.
4 Klemmschraube wieder fest anziehen.
BEACHTE: Handkraft genügt; überfestes Anziehen
BEACHTE: belastet die Bauteile und ist zu vermeiden.
BENUTZERHINWEISE
LAUTSPRECHER AUFBRINGEN u. AUSFAHREN
Unterschätzen Sie nicht das Gewicht (max.12 kg)
- Das Aufsetzen und ausfahren der Last muss durch
- fachlich und körperlich geeignetes Personal erfolgen,
- Auszugrohr während der Höhenverstellung mit festem
- Griff halten 5 und stets mit Klemmschraube 6 sichern.
STATIVHÖHE EINSTELLEN
5 BEACHTE: Vor dem Lösen der Klemmschraube stets
5 BEACHTE: das Auszugrohr festhalten.
6 Klemmschraube der Spannschelle lösen
7 Auszugrohr in gewünschte Höhe bringen und
7 Klemmschraube 6 wieder festdrehen
Das Einfahren des Stativs erfolgt im umgekehrter Reihenfolge.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Stativ wackelt:
F: B: Bodenunebenheiten beseitigen.
F: B: Fußgestell in max. Auslage bringen bringen
F: B: (siehe 3 = waagerechte Fußstrebe) und
F: B: Klemmschraube 4 anziehen
F: Auszugrohr wackelt bzw. fährt ein unter Last:
F: B: Klemmschrauben 6 anziehen
F: B: Last über 12 kg?
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
21420-000-55 Rev.01 03-80-253-00 7/15
TECHNISCHE DATEN / SPEZIFIKATIONEN
Rohre, Gewindebolzen: Alu
Schellen: Polyamid (PA)
Material
Parkettschoner: TPE
Verbindungsteile: Stahl vern./verz.
max. Fußkreis ø 1280 mm
Abmes-
Höhe: 1290 - 2130 mm
sungen
Auszugrohr: ø 25 mm
Traglast max. 12 kg zentrische Last
Packmaß, kg 100 x 90 x 1135 mm, 1,4 kg
Karton, kg 130 x 120 x 1185 mm, 1,6 kg
Tragetasche 21422
Zubehör
Flanschbuchse ø25 mm
(optional)
K&M 19665
